SN74HC595DIP封装移位寄存器三维结构

　　在数字电路设计与工控板卡开发场景中，直插封装的逻辑芯片始终是小批量试制、教学实验、维修替换场景下的核心元器件，SN74HC595作为常用的串入并出移位寄存器，其DIP封装的三维结构建模，直接决定了PCB布局阶段的干涉校验、治具设计阶段的定位精度、以及手工焊接场景下的操作空间预留合理性。

　　从实际功能落地角度看，这款移位寄存器的核心作用是通过串行输入接口扩展并行输出端口，仅占用主控芯片3个IO引脚即可实现8路并行信号输出，常被用于数码管动态驱动、LED点阵屏控制、继电器阵列触发等场景，在小型通讯终端、简易工控面板、教学实验板中应用极为广泛。DIP双列直插封装的结构特性，决定了它既可以直接插装在标准2.54mm间距的万能板上完成快速原型验证，也可以通过配套的IC插座焊接在PCB上，方便后期故障替换与芯片升级，无需动用热风枪等专业焊接设备，对维修与调试场景十分友好。

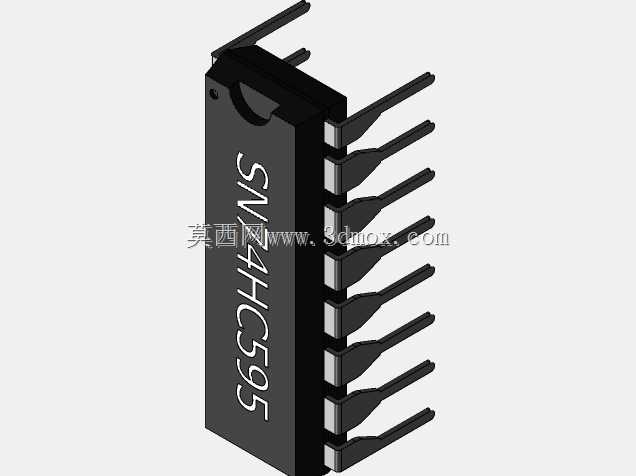

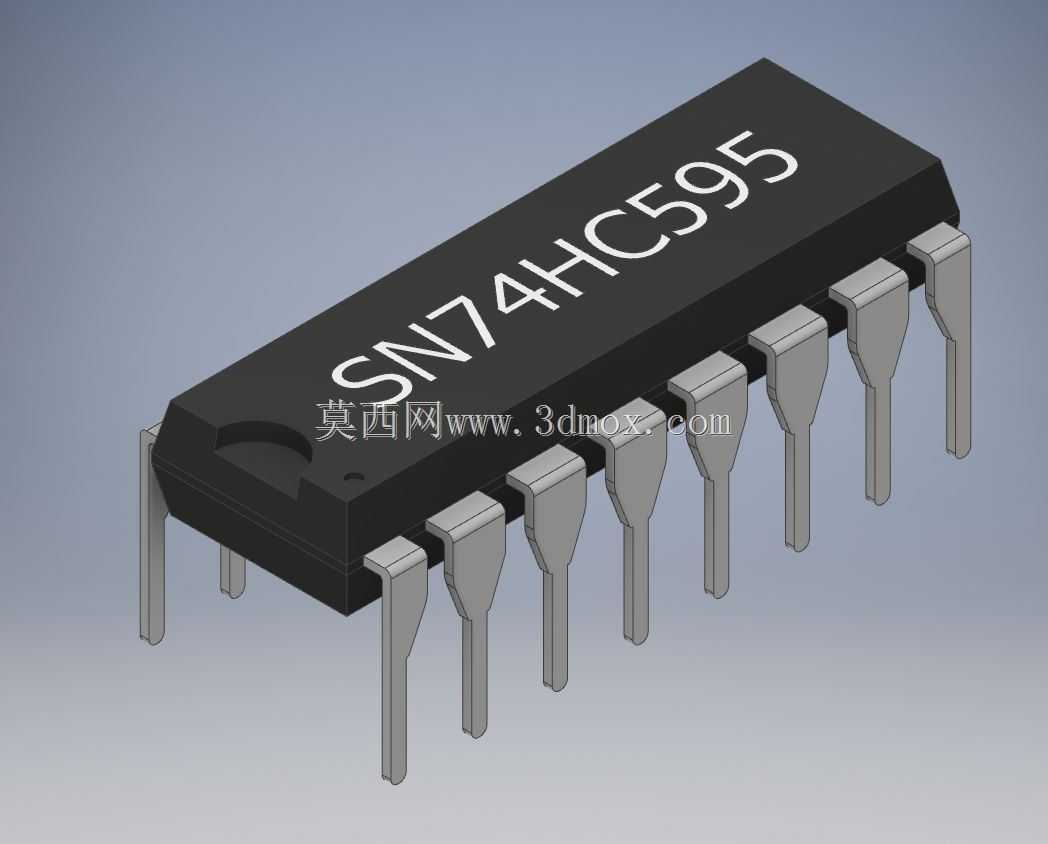

　　建模过程中首先需要还原封装的核心尺寸边界：双列引脚的中心间距严格遵循标准DIP-16封装的7.62mm列距，单根引脚的宽度、厚度以及引脚间2.54mm的节距完全匹配通用IC插座与PCB钻孔的尺寸要求，避免出现模型导入PCB库后引脚与焊盘对位偏差的问题。芯片本体的塑封部分，建模时还原了顶部的定位凹点与侧边的倒角结构，这个凹点是实际装配时判断引脚1位置的核心标识，建模时保留该特征能够让结构校验时直观判断芯片的安装方向，避免出现装配反向导致的电路烧毁问题。引脚部分还原了直插引脚的弯折角度与伸出长度，引脚末端的锥度特征也做了还原，这部分特征直接影响插件时的导入顺畅度，在做波峰焊治具建模时，引脚的伸出长度决定了治具托板的开槽深度，若模型尺寸偏差会导致芯片插装后浮高，引发焊接虚焊问题。

　　从设计思路上，这款模型的建模优先级完全服务于工程装配校验：首先保证安装接口尺寸1:1还原实际器件，其次还原芯片本体的最大外形轮廓，包括塑封体的高度、引脚顶端到塑封体底部的距离，这些尺寸决定了板卡装配时芯片上方的预留空间，比如在设计紧凑的手持通讯设备外壳时，芯片本体的高度直接影响外壳内壁与PCB板的间距设计，若模型高度偏小会导致外壳装配时压到芯片本体，引发器件损坏。塑封体表面的印字区域做了等比例还原，虽然这部分不影响装配尺寸，但在做整机三维布线与外观评审时，清晰的印字特征能够帮助工程师快速识别板卡上的芯片型号，提升评审阶段的效率。

　　在实际工程应用中，这款三维模型可直接导入常用的三维PCB设计软件，用于板卡布局阶段的空间干涉检查：比如当板卡上相邻位置布置电解电容、接线端子等较高器件时，可以通过模型直观判断芯片与周边器件是否存在装配冲突，无需等到打样后才发现空间不足的问题。同时在做芯片焊接治具、测试工装设计时，精准的封装模型可以直接作为治具定位槽的设计参考，定位槽的尺寸可以直接参考模型的塑封体轮廓与引脚位置进行设计，减少反复测绘实物的工作量。对于教学场景而言，等比例的三维模型能够帮助初学者快速理解DIP封装的结构特点，直观掌握直插芯片的引脚排布规律与安装方向判断方法，比二维图纸更具直观性。

　　建模过程中对容易被忽略的工艺细节也做了还原：比如引脚根部与塑封体连接位置的圆角过渡，这部分是实际器件注塑成型时的工艺特征，虽然尺寸极小，但在做有限元应力分析时，这个圆角特征会直接影响引脚受力时的应力分布结果，若忽略该特征会导致仿真结果出现偏差，无法准确判断插件时引脚受力是否会引发塑封体开裂。另外塑封体底部的微小脱模斜度也做了还原，这部分特征决定了芯片压入IC插座时的配合松紧度，斜度偏差会导致模型模拟装配时出现过盈量判断错误，影响插座选型的准确性。
