SN74LVC245A八进制总线收发器PDIP封装结构

　　在数字电路系统搭建、工业控制板卡开发、消费电子主板设计等场景中，总线收发器件是实现不同电平域数据双向传输的核心元件，SN74LVC245A作为常用的八进制总线收发器，其PDIP直插封装的三维结构还原，能为硬件工程师做PCB布局、结构干涉校验、手工焊接工装设计提供精准的实体参考。

　　这款器件的核心功能是实现8路双向数据总线的电平转换与信号缓冲，支持3.3V与5V电平系统间的信号互通，可有效解决不同供电电压逻辑器件之间的通讯匹配问题，在单片机外围扩展、工控IO板卡、老式并行接口设备改造、教学实验电路搭建中应用广泛。PDIP双列直插封装的形式，既适合手工焊接打样，也能适配面包板、万能板的快速原型验证，相比贴片封装更便于调试阶段的器件更换与信号测量。

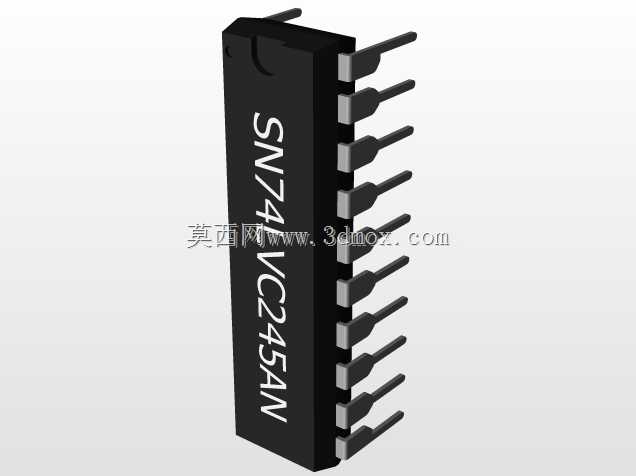

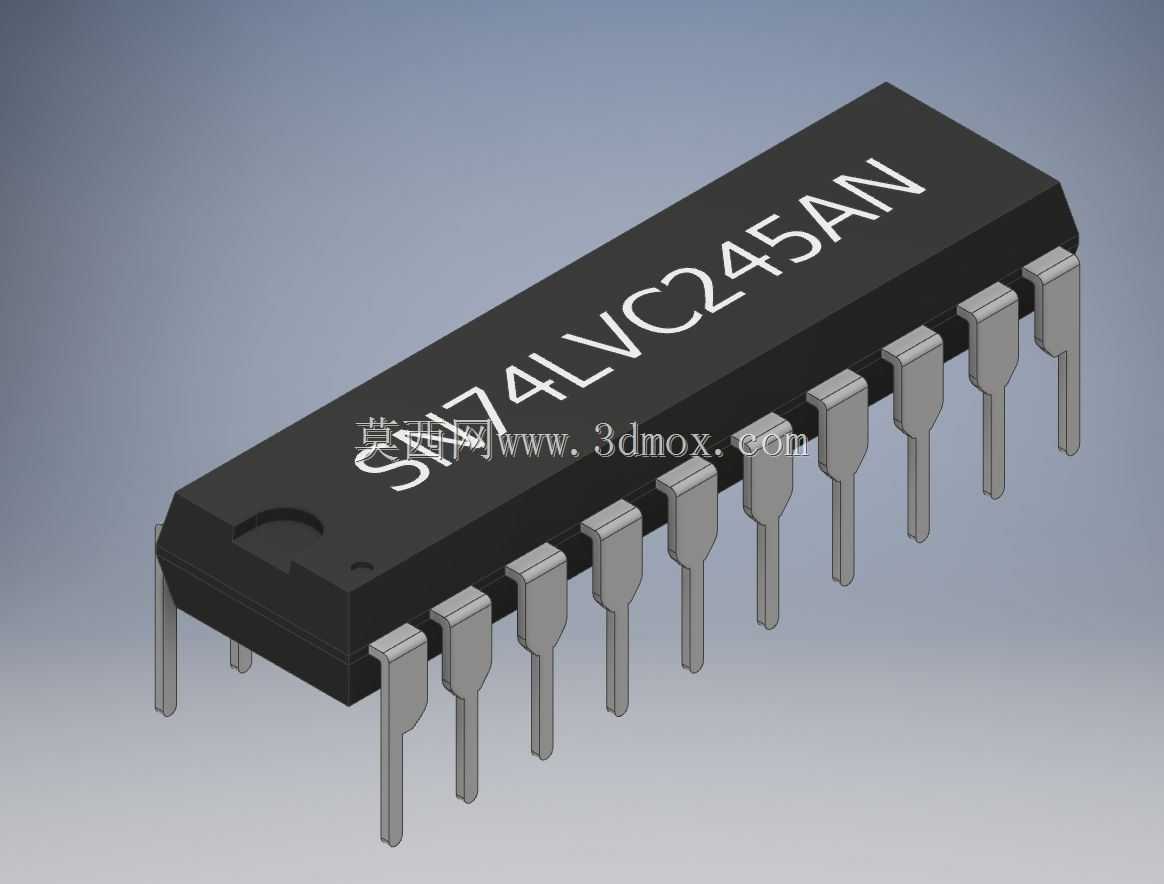

　　从结构设计角度看，该封装采用标准双列直插引脚布局，引脚间距为2.54mm通用间距，单排引脚数量为10个，两排引脚的排距为7.62mm，完全符合PDIP-20封装的行业通用尺寸规范。建模过程中严格还原了塑封本体的倒角、引脚的弯折弧度、本体表面的丝印标识区域、定位缺口的位置与尺寸，其中本体一端的半圆形定位缺口是装配时区分引脚1方向的关键结构，建模时对缺口的弧度、深度做了精准复刻，避免装配时引脚插反导致的器件烧毁。引脚部分还原了直插引脚的成型角度，引脚伸出本体底部的长度适配常规PCB板厚1.6mm的通孔插装需求，引脚截面为矩形，与实际器件的冲压成型引脚形态一致，可直接用于PCB封装库的3D匹配校验，检查引脚与焊盘、过孔之间的位置偏差。

　　塑封本体的表面做了哑光黑的质感还原，丝印区域预留了器件型号标识的位置，与实际量产器件的表面标识布局一致。在结构干涉校验场景中，该模型可导入PCB设计软件，配合板上其他接插件、电容、电阻的3D模型，检查器件高度是否与外壳、散热片等结构件产生冲突，PDIP封装的本体高度约3.5mm，在做紧凑型设备结构设计时，可提前预留足够的装配空间，避免后期打样出现装配干涉问题。

　　对于教学场景而言，该三维模型可用于电子工艺实训课程的装配演示，直观展示双列直插器件的引脚排布、定位方式，帮助初学者快速识别器件方向、掌握直插芯片的焊接要领。在工装设计场景中，针对该器件做手工焊接治具、压接工装时，可直接调用该模型做治具型腔的设计，保证治具与器件本体的贴合度，提升焊接时的定位精度，减少引脚虚焊、桥接的问题。

　　建模过程中对器件的实际公差做了合理还原，引脚的位置度公差、本体的尺寸公差都参考行业通用的塑封器件公差标准，保证模型导入各类结构设计软件后，尺寸匹配度满足工程设计需求。不同于简化的芯片示意模型，该模型还原了引脚根部与塑封本体结合处的溢胶形态、引脚表面的哑光锡层质感，在做产品渲染、装配动画演示时，能更贴近真实器件的视觉效果，可用于产品说明书配图、教学课件制作等场景。

　　在实际设备选型阶段，结构工程师可通过该模型直观评估该封装器件在PCB上的占用面积，对比同功能不同封装器件的空间需求，在板卡空间受限的场景下提前判断是否需要更换为更小封装的器件，或是调整板上其他元件的布局位置。对于维修场景，该模型也可用于制作维修定位工装，在拆卸、焊接该型号芯片时，通过工装固定PCB与器件位置，提升维修效率，避免高温焊接时损坏周边元件。
