手动5ml注射器夹持分配操作结构

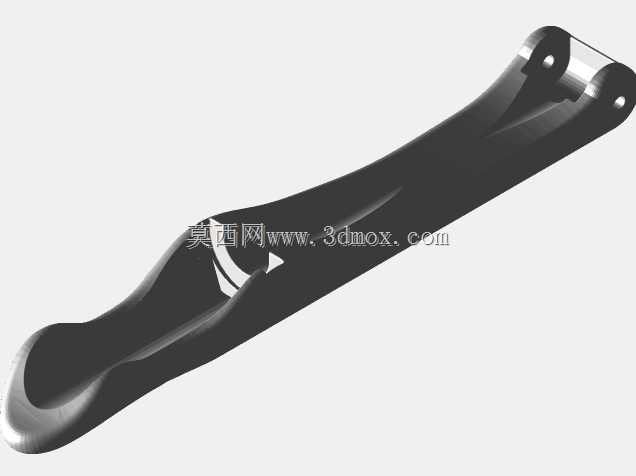

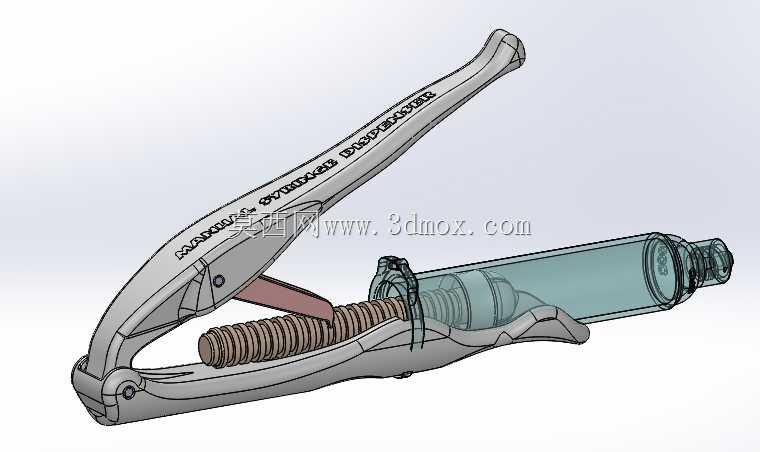

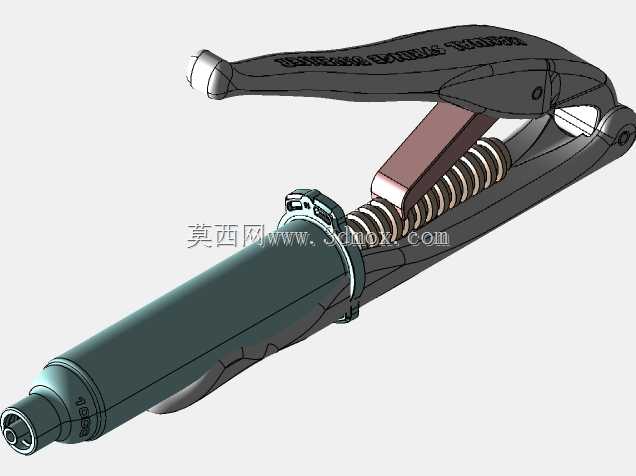

　　这款手动注射器分配结构，主要面向实验室小剂量试剂分装、医美场景定量药剂推送、小型加工工位微量流体点涂这类需要精准控制5ml规格注射器输出量的作业场景，区别于常规徒手推注的操作方式，通过钳式杠杆结构放大手部握持力，同时配合齿条式步进锁止结构，实现每一次按压的推送行程可控，避免徒手操作时力度不稳导致的药剂过量、喷溅问题。从结构设计逻辑来看，整体采用手枪式钳体布局，握持端贴合人手自然握持的弧度，上下钳臂通过尾部销轴铰接，按压过程中钳臂内侧的棘爪卡入注射器推杆配套的齿条槽内，每捏合一次钳臂，棘爪就推动齿条前进固定齿距，对应输出固定剂量的流体，松开钳臂时在复位弹簧作用下棘爪抬升滑过齿条齿牙，不会带动推杆回退，可连续完成多次定量推送，

　　直到注射器内介质完全排空。结构上预留了标准5ml规格注射器的安装卡槽，筒身夹持位做了半包围的弧形定位结构，不需要额外紧固件就能快速卡入固定注射器，适配市面上常规规格的玻璃、塑料材质5ml注射器，安装时只需要将注射器筒身卡入前端定位槽，推杆尾部嵌入齿条端部的卡槽即可完成装配，整体结构的最大外轮廓长度控制在200mm以内，握持处最大宽度65mm，可单手握持操作，不需要额外安装固定台面，适合流动作业、狭小工位内的操作需求。钳臂的受力部位做了加厚处理，铰接孔位置镶嵌耐磨衬套，长期反复按压也不会出现孔位磨损失稳的问题，棘爪部位采用薄弹簧钢片提供复位预紧力，齿形啮合角度经过调校，推送过程中不会出现滑齿跳齿的情况，同时在需要退针更换注射器时，

　　只需要向上扳动棘爪的解锁拨片，就能让齿条整体回退，快速取下空注射器更换新的耗材。在实际使用中，这类结构相比电动分配设备成本更低，不需要外接电源气源，没有电路气路故障隐患，适合无供电的野外采样作业、小批量试剂分装工位、医美机构的小剂量药剂精准推注场景，结构件大部分采用注塑或钣金冲压即可加工成型，装配工序简单，维护时只需要定期清理棘爪与齿条啮合部位的残留介质，更换复位弹簧即可长期使用，前端的注射器夹持位可根据需求更换不同尺寸的定位卡爪，适配其他小容量规格的注射器，拓展使用场景。
