多规格ER夹头3D打印收纳存储座

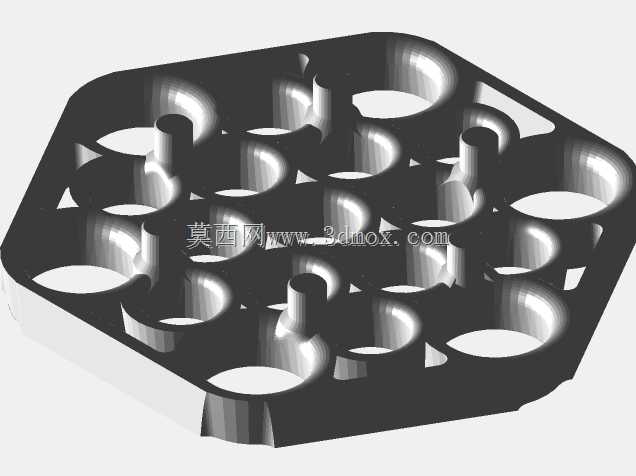

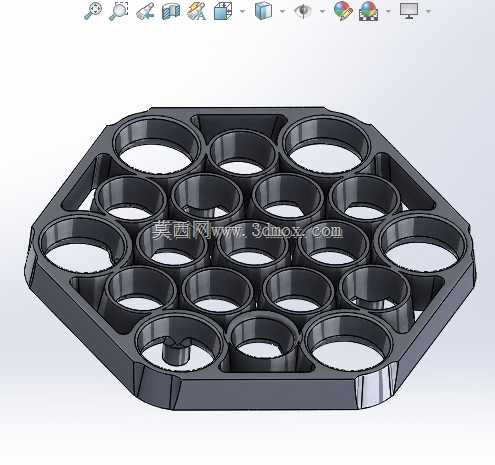

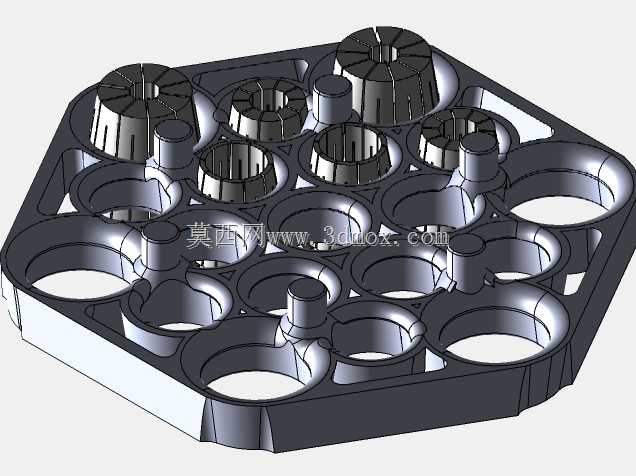

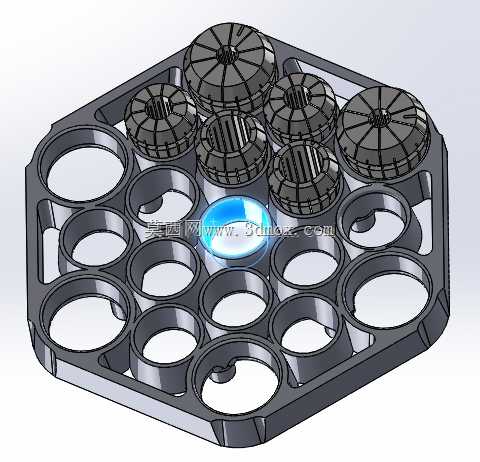

　　在数控加工、小型精密装配的日常作业场景中，ER夹头作为夹持刀具、微型工件的核心弹性夹具，规格零散、易滚落丢失、混放后找取耗时是一线操作人员常遇到的实操痛点，这款多规格兼容的夹头存储座正是针对这类工位收纳需求设计的实用工装。设计之初优先考虑了工位桌面的摆放边界，整体采用六边形紧凑轮廓，既可以单独放置在钻铣床、小型加工中心的操作台边角，也能多个同规格存储座拼接排布，充分利用工位的零散台面空间，不会占用过多操作区域。座体上的孔位按照不同规格ER夹头的外径尺寸做了适配排布，可同时容纳ER13、ER25、ER32等多种常用规格的夹头，每个孔位的内径与对应夹头的夹持段外径做了小间隙配合，夹头放入后不会因台面轻微震动倾倒滑落，

　　取放时单手即可完成操作，无需额外的卡扣固定结构。考虑到3D打印的成型特性，座体的非受力区域做了镂空减重设计，既减少了打印耗材的用量，也能让落入孔位的切屑、切削液残渣从镂空处自然漏出，日常清理时只需倒置轻拍即可倒出杂物，不会在孔位内积存污垢影响夹头放置精度。座体边缘做了圆弧过渡处理，没有尖锐棱角，避免操作人员取放工具时被剐蹭划伤，上层排布的孔位专门针对高频使用的ER25、ER32规格夹头做了位置优化，放在靠近操作人员的一侧，拿取时无需探身即可触及，低频使用的小规格夹头孔位排布在下层区域，兼顾使用频率与排布密度。不同于常规的方形工具盒，六边形的轮廓在多套存储座组合使用时，可以像蜂窝结构一样紧密拼接，适配不同规模的夹头存量需求，

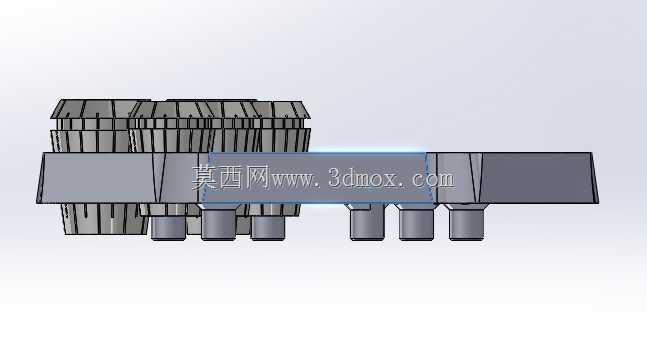

　　无论是个人DIY工坊的少量夹头收纳，还是小型加工车间的多规格夹头集中管理，都能通过增减存储座数量灵活调整收纳容量。孔位的深度设计也经过实际验证，夹头放入后露出上端的夹持端约三分之一高度，既保证放置稳定性，也能让操作人员快速识别夹头的规格标识，不用逐个拔出查看，大幅缩短换刀、换夹具时的找件时间。座体底部做了微凸的防滑支脚，放置在略有油污的台面上也不会轻易滑动，日常挪动时整体结构的受力均匀，不会因单手握持边角出现断裂问题，完全适配车间工位的复杂使用环境。
