手持式真空吸尘器握持支撑托架结构

　　这套支撑托架是围绕手持式真空吸尘器主机段做的握持与承载一体化结构，核心要解决的是用户长时间单手握持清洁设备时的受力分散问题，同时把主机筒体的径向固定、轴向限位、操作姿态维持这几个需求整合在同一组构件里，没有额外零散拼接的小装配件，整体结构非常紧凑。

　　从实际使用场景来看，这类托架直接配套家用便携吸尘器、车载迷你吸尘设备，也可以适配小型工位除尘的手持吸嘴主机：用户在清理沙发缝隙、车内脚垫、桌面加工碎屑的时候，不需要全程托住沉重的电机筒体，只要握住托架上方的横向握管就能施力，握管做了整段圆柱曲面，没有尖锐棱边，手掌贴合面积大，长时间握持不会出现局部压痕，握管和两侧立板的衔接处做了圆弧过渡，避免应力集中在焊接或者折弯的边角位置。

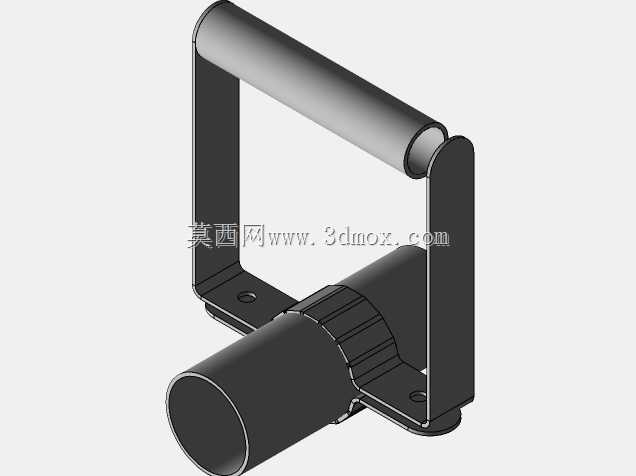

　　结构上托架分成三个功能区域：最上方是横向握持管，两端分别插入两侧对称布置的立式支撑板顶端的同轴孔位，装配后握管可以根据使用需求选择锁死固定或者小角度转动，适配不同身高用户的握持角度；两侧立式支撑板从握管位置向下延伸，底部向外弯折出水平安装翼板，翼板上开设有贯通的安装孔，两个孔位的中心距完全匹配吸尘器主机筒体下方的固定螺柱位置，安装时直接把筒体卡入两侧立板之间的容纳空间，筒体中段的环形定位筋刚好卡在立板预设的限位缺口里，既可以阻止筒体工作时沿轴向窜动，也能限制筒体绕自身轴线转动，避免吸尘口接长吸管之后受力偏转。

　　设计思路上优先考虑了钣金加工的工艺可行性：两侧立板完全可以用单张金属板材一次激光切割之后折弯成型，不需要多件拼焊，立板上的轮廓线全部做了等壁厚处理，弯折位置预留了标准折弯半径，不会出现板材折弯时开裂的问题；底部水平翼板和立板主体为一体结构，安装孔位周边预留了足够的沉头空间，锁紧螺丝之后螺丝头部完全低于翼板表面，放置在平面上的时候不会出现刮蹭或者放置不稳的情况。

　　安装边界方面，两侧立板的内侧间距略大于吸尘器主机筒体的外径，预留了0.5到1毫米的装配间隙，既方便筒体装配时对位，也能容纳工作时电机产生的小幅振动，避免硬接触产生共振噪音；横向握管的轴线和下方主机筒体的轴线保持平行，两者的垂直间距经过人机工程校核，成年人手掌握住握管之后，小臂自然下垂的姿态下，主机筒体的重心刚好落在手腕的正下方，操作时不需要额外手腕发力掰正设备方向，大幅降低长时间清洁作业的疲劳感。

　　针对设备运行的工况，立板上对应筒体散热槽的位置没有做遮挡，保留了电机工作时的空气流通通道，不会因为托架包裹住筒体导致散热不畅；整个托架的所有外露棱边都做了倒钝处理，没有飞边毛刺，组装和日常使用过程中不会划伤用户手部或者刮碰家具表面。如果需要拓展附加功能，还可以在底部翼板的预留空位上加装挂扣，闲置时可以直接把整套吸尘器挂在墙面挂钩上收纳，不需要额外配置墙面挂架，进一步提升家用清洁设备的收纳便利性。
