双联同轴塑料传动齿轮结构设计

　　这套双联塑料齿轮的结构方案，最初是围绕消费电子内部低速减速链路的装配需求展开的，常见于小型通讯终端、手持数码设备、桌面办公机具里的微型动力输出段，承担电机高转速输出后的末级减速与扭矩传递任务。

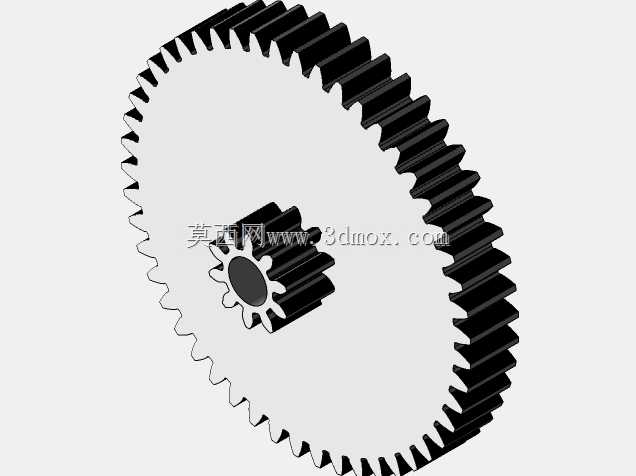

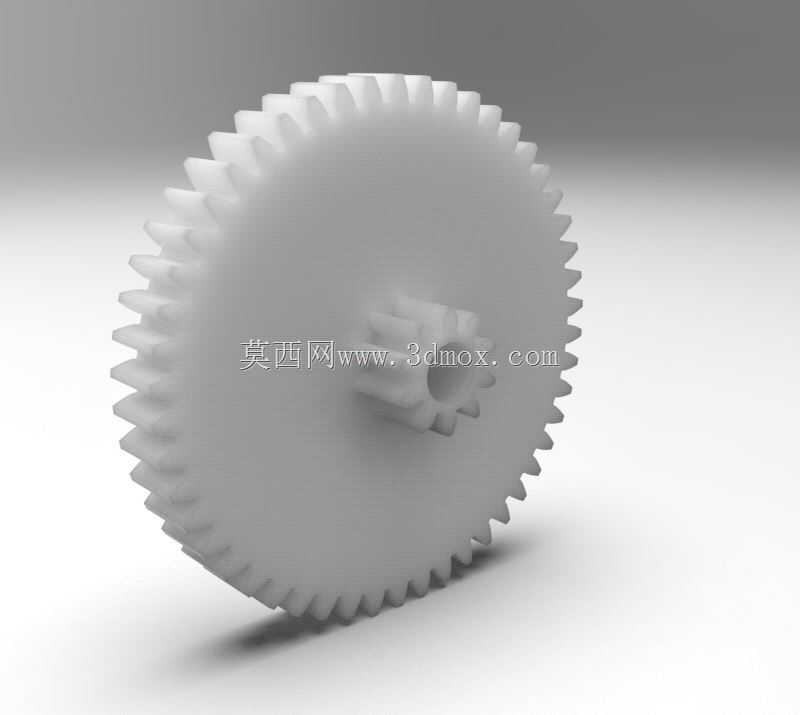

　　从结构布局来看，零件采用大直径外齿圈与小直径带内花键轮毂同轴一体成型的设计，大齿圈齿数多、齿顶圆直径远大于轮毂端的小配合段，两级传动的啮合中心在同一轴线上，装配时不需要额外加装定位衬套来校正大小齿轮的同轴度，注塑成型后齿圈径向跳动可以控制在小型传动机构允许的公差范围内。大齿圈的轮齿沿圆周均匀分布，齿廓采用适合塑料件成型的渐开线修形方案，齿顶预留了足够的脱模斜度，齿根位置做了圆角过渡，避免注塑充模时齿根处应力集中，也能降低长期啮合运转过程中齿根弯折断裂的风险。

　　轮毂端的内孔设计为带多个轴向凸键的花键结构，而非普通光孔，这个设计的核心目的是让齿轮与输出轴之间实现周向防转：动力从轴端通过花键接触面直接传递到齿轮本体，不需要额外加装销钉或者紧定螺钉，既缩减了装配零件数量，也避免了小孔销钉在塑料件上容易出现的装配开裂问题。轮毂向外延伸的加强筋沿着圆周均匀排布，筋条从轮毂侧壁一直过渡到大齿圈的内侧端面，把轮毂和齿圈连接成刚性整体——塑料材料本身的弹性模量远低于金属，若齿圈和轮毂之间仅靠薄平面连接，传递扭矩时平面很容易发生扭转变形，甚至出现轮毂与齿圈连接处的撕裂，放射状加强筋刚好在不显著增加零件整体壁厚的前提下，提升了端面的抗扭刚度，同时也能让注塑过程中熔体从中心浇口向齿圈外缘充模时流动更顺畅，减少齿圈边缘缺胶、内部缩孔的成型缺陷。

　　实际选型装配时，首先要确认的安装边界是大齿圈的齿顶圆直径，这个尺寸决定了齿轮在设备壳体内的径向避让空间：齿顶与壳体内壁、周边相邻元器件之间必须预留至少0.3到0.5毫米的间隙，避免设备受冲击振动时齿圈与周边零件发生刮擦。轴向方向的安装边界由齿轮总厚度决定，轮毂端面与壳体轴承位、相邻垫片之间的轴向间隙要控制在0.1到0.2毫米，间隙过大会导致齿轮运转时轴向窜动，啮合侧隙不稳定产生噪音；间隙过小则会在塑料件吸水膨胀、温度升高出现热胀时出现端面顶死，齿轮无法灵活转动。

　　这类塑料齿轮的工作场景大多是低载荷、连续运转时长不高的民用设备，和金属齿轮相比，它的优势在于注塑成型可以一次做出复杂的双联结构与内花键，不需要后续滚齿、插键槽的机加工工序，批量生产时成本极低，同时塑料本身的自润滑特性可以在无额外润滑脂的工况下低噪音运转，啮合时的冲击震动会被材料自身的弹性小幅吸收，不会出现金属齿轮啮合的高频啸叫。设计过程中需要特意把控的细节是壁厚均匀性：齿圈的轮齿部分、腹板厚度、轮毂壁厚三者的差值不能过大，否则注塑冷却时不同位置收缩速率不一致，会导致齿圈整体翘曲变形，齿向误差超差，装配后出现局部齿面卡滞。腹板上没有开设多余的减重孔，也是考虑到小型齿轮本身重量已经很低，开孔反而会破坏熔体流动路径，增加熔接痕的数量，降低整体结构强度。

　　啮合配对时，大齿圈通常和前一级小模数金属电机齿轮啮合，轮毂端的内花键直接和设备的输出轴配合，把减速后的低转速大扭矩动力传递到执行端，比如终端设备的翻盖转轴、小型托盘的驱动机构、微型阀门的启闭档位，都能见到这类同轴双联塑料齿轮的应用。建模过程中需要重点还原齿廓的修形圆角、轮毂花键的凸键轮廓、加强筋的过渡圆角，这些细节直接影响后续模具分型、浇口位置选择以及成型后零件的实际装配精度，不能在三维建模时随意简化掉配合面的细微结构，否则开模后很容易出现装配干涉、传动卡滞的问题。
