可调式重型管道夹持管钳结构

　　管钳是管路安装、维修和装配现场最常见的手动夹持工具之一，主要用于圆管类工件的旋转、拧紧、拆卸和定位。与普通开口扳手不同，管钳的钳口带有锯齿形咬合面，工作时通过活动钳身相对固定钳身的移动改变开口量，并借助偏心锁紧和杠杆增力，使钳齿咬入管件表面，从而在较小手力下获得较大的夹持扭矩。该类工具广泛出现在水暖施工、消防管道安装、油气输送管线维护、化工管路检修、机电装配以及车间备料工位，尤其适合表面为圆柱形、常规扳手难以稳定夹持的钢管、镀锌管、铜管及厚壁管件。

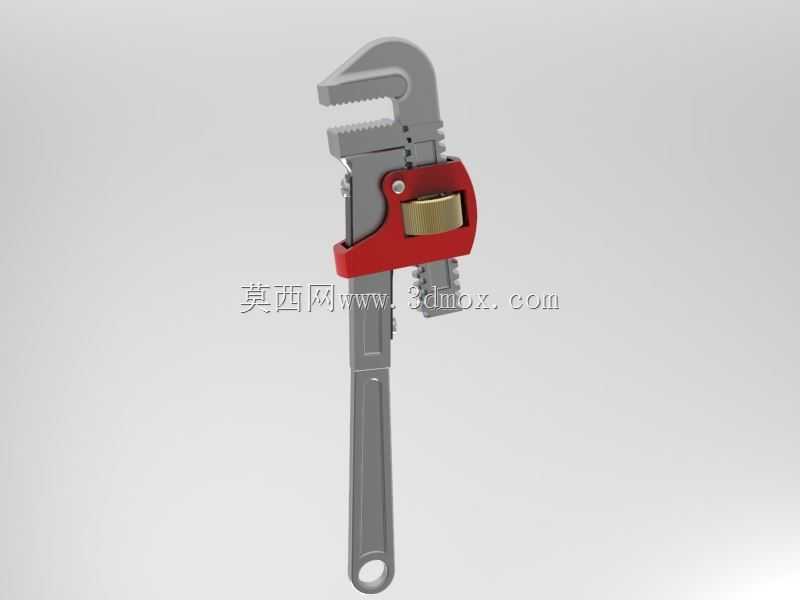

　　从结构组成看，该模型完整呈现了管钳的典型部件：长柄固定钳身、上部活动钳颚、带齿调节齿条、红色调节螺母壳体、内部青铜色调距螺母、销轴以及钳头咬合齿。固定钳身与长柄一体延伸，承担主要弯曲和扭转载荷；活动钳颚沿钳身导向区域上下滑动，通过齿条与调节螺母的配合实现开口尺寸变化。红色壳体包裹调距机构，既形成醒目的操作区域，也为螺母提供侧向约束，防止调节过程中脱出。模型中各零件的装配关系清晰，能够用于讲解管钳开合原理、齿面咬合方式以及手动工具的受力传递路径。

　　实际使用时，操作者先旋转调节螺母，使活动钳颚上升或下降，将钳口调整到略小于管件外径的位置；随后把管件卡入上下钳齿之间，下压手柄，钳头在杠杆作用下绕管件表面产生夹紧趋势。管钳的一个重要特性是自锁增力：当手柄承受使管件转动的扭矩时，活动颚在斜向受力作用下会进一步压向工件，载荷越大，咬合越紧。这一机制使它适合处理锈蚀接头、过盈螺纹连接和大直径管道，但也意味着钳齿会在工件表面留下压痕，因此不宜用于装饰性管件、精密光轴或对表面质量要求高的零件。

　　设计该类工具时，钳口开度范围是首要边界条件。开口过小无法覆盖目标管径，开口过大则会导致钳头尺寸、齿条长度和手柄力臂同步增加，工具整体变得笨重。合理的管钳需要在最大夹持直径、最小闭合尺寸和手柄长度之间取得平衡。钳齿角度、齿距和齿尖硬度直接决定咬合可靠性：齿过浅容易在油污管壁上打滑，齿过深则会过度损伤管件；齿面通常需要较高硬度以抵抗磨损，而钳身和手柄则要求足够韧性，避免在过载扳动时发生脆性断裂。

　　外形尺寸方面，管钳属于细长杠杆式工具，头部宽度决定狭窄空间内能否靠近管件，手柄长度决定可输出扭矩，齿条行程决定夹持范围。建模时需要重点控制活动钳颚与固定钳身导轨的配合间隙：间隙过小，调节螺母旋转阻力大，虚拟装配中容易出现干涉；间隙过大，夹持时活动颚会产生明显侧摆，影响齿面接触均匀性。调节螺母与齿条的螺纹配合应保留连续啮合关系，壳体销轴孔与螺母外圆需保持同轴，以便在转动调节时顺畅传递运动。

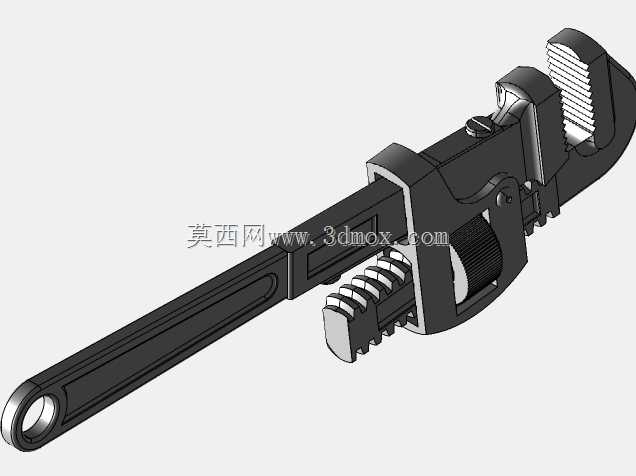

　　从三维结构建模角度看，该作品适合用于手动五金工具的装配练习。钳身部分可通过拉伸、拔模、圆角和切除形成长柄与固定钳颚；活动钳颚需要单独建立齿条段和锯齿咬合面，并按实际滑动方向装配；调节螺母可采用圆柱主体加端面滚花或内螺纹结构表达；红色壳体则通过包覆式外形体现防护与定位功能。完成装配后，可通过检查钳口闭合极限、最大张开位置、齿条啮合长度和手柄转动空间，验证机构运动是否合理。

　　在工程应用中，管钳并非单纯依靠长度获得扭矩。手柄过长虽然能提高拧紧能力，但会让操作者在受限管路井、桥架旁或设备夹层中难以挥动；头部过厚则无法伸入密集管排。因此现场往往按管径配置不同规格的管钳，小规格用于仪表管、细水管和轻载螺纹件，大规格用于主管道、泵阀接口和锈蚀接头。模型中保留的悬挂孔也体现了真实工具的车间管理需求，便于在工具墙、维修箱或工位挂板上收纳。

　　钳头受力分析同样值得关注。夹紧管件时，上下齿面并非均匀接触，接触应力集中在齿尖附近；手柄端部施加的力经长臂放大后，在钳口处形成扭转力矩，同时活动颚受到管件反力并传递到齿条和调节螺母。若齿条截面不足或螺母支承宽度过小，长期满载使用可能出现齿条弯曲、螺母卡死或壳体开裂。因此在结构表达中，不能只重视外观曲面，还应体现齿条根部过渡、销轴支承宽度、壳体壁厚以及钳颈圆角等承载细节。

　　该管钳模型可作为五金工具设计、手动器械机构演示、维修装备可视化和装配工艺说明的数字样件。它把常见管道工具的外观、运动关系和功能分区集中在一个完整装配中：灰色金属件表达钳身与活动颚的承力主体，红色调节盒突出操作部件，青铜色螺母显示内部传力零件。对于结构设计人员而言，这类模型的价值不在于复杂曲面，而在于通过准确的配合关系理解夹持、调节、锁紧和杠杆增力如何共同完成管道拆装作业。
