模数四三十六齿蜗轮蜗杆传动副结构

项目分类:通用机械零部件 发布时间:2022-05-30 ID:641089
  • 模数四三十六齿蜗轮蜗杆传动副结构
  • 模数四三十六齿蜗轮蜗杆传动副结构

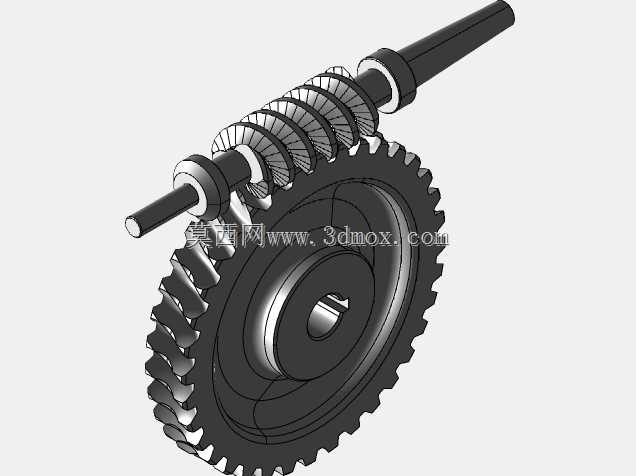

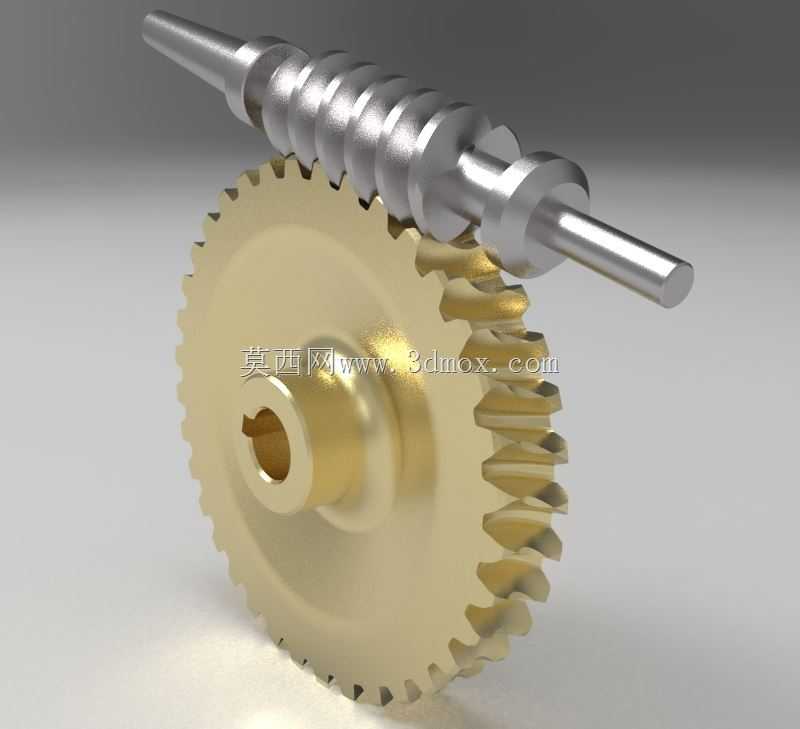

  这套交错轴传动副采用蜗杆与蜗轮啮合的结构形式,核心参数为模数4、蜗轮齿数36,蜗杆轴整体轴向长度68毫米,属于小速比大扭矩减速场景常用的单头蜗杆配套蜗轮构型。在轻工自动化输送线、小型伺服变位机构、精密微调回转台、阀门电动执行器、小型卷扬牵引装置里,这类传动件承担着把高速输入轴的旋转运动降速后,以大扭矩形式从垂直交错的输出端传递出去的作用,相比平行轴圆柱齿轮减速,它的单级传动比可以做得更大,整机占用的安装空间更紧凑,同时啮合过程中多齿同时接触,运行冲击小、噪音低,反向自锁特性还能在很多垂直升降工况里避免负载倒转,省去额外的制动部件。

  从结构细节来看,蜗杆为整体轴式设计,两端预留了光轴支撑轴颈,可直接配对深沟球轴承或者含油铜套安装到减速箱体的轴承座孔内,轴端没有额外设计联轴器卡口,实际选型时可以根据安装需求在轴端加工平键槽、铣扁位或者加装紧定螺钉锁紧轮,适配同步带轮、联轴器、手轮等不同输入连接件。蜗杆的螺旋齿面经过参数化建模,齿形沿轴向连续顺滑过渡,啮合侧隙在建模时预留了合理的装配公差范围,既不会因为侧隙过小出现运转卡滞、齿面剧烈磨损,也不会因为侧隙过大导致回程空程超标,影响需要正反转换向的定位精度。

  配套的蜗轮采用铜合金材质的典型选型逻辑,实际生产中这类蜗轮常选用锡青铜或者铝青铜铸造后加工齿形,和钢制淬火蜗杆配对时,铜质齿面质地偏软,跑合阶段可以快速适配蜗杆的螺旋齿面,磨合后接触面积大幅提升,同时铜材的减摩耐磨特性可以降低啮合摩擦损耗,减少齿面胶合、擦伤的失效概率,在长期连续运转的工况下使用寿命远高于钢对钢配对的蜗轮副。蜗轮中心设计了带键槽的通孔,安装时输出轴穿过孔位后通过平键传递扭矩,轮毂部分向外凸起加厚,既提升了轮体和输出轴的配合长度,保证同轴度,也避免了薄轮缘在大扭矩负载下出现轮毂开裂的问题;轮缘外侧均匀分布36个斜齿,齿向和蜗杆螺旋角完全匹配,啮合时齿面呈线接触逐步滑入滑出,没有直齿轮啮合时的刚性撞击。

  在安装边界上,布置这套传动副时首先要保证蜗杆轴线和蜗轮轴线的空间垂直交错精度,两轴的中心距需要严格控制在设计公差范围内,中心距偏大会导致齿面啮合深度不足、接触应力集中在齿顶边缘,加速齿面磨损甚至出现断齿;中心距偏小则会让齿侧间隙完全消失,运转时摩擦阻力陡增,电机负载电流超标,严重时直接卡死无法转动。其次要保证蜗杆的支撑跨距合理,68毫米的轴长在两端布置轴承时,支撑点尽量靠近蜗杆齿段,减少蜗杆受径向啮合力产生的挠曲变形,避免长轴悬臂导致的啮合偏载。蜗轮侧的安装需要保证端面和输出轴轴线的垂直度,蜗轮齿宽的中间平面要和蜗杆的轴线重合,偏移量过大会造成齿面一端接触、另一端悬空,局部载荷远超设计值。

  润滑维护层面,这类蜗轮蜗杆副优先选用黏度稍高的齿轮油或者蜗轮蜗杆专用油,因为啮合过程中存在较大的相对滑动,铜齿面的润滑边界膜容易被滑动剪切破坏,合适黏度的润滑油可以在齿面形成稳定油膜,带走啮合产生的摩擦热量,同时冲刷掉磨损产生的铜屑、金属微粒,避免磨粒进入啮合面造成三体磨粒磨损。在低速轻载的手动微调机构里,也可以采用润滑脂填充箱体的方式,省去复杂的油封防漏结构,降低整机的加工和维护成本。建模过程中这套结构完整还原了齿形、轴颈、轮毂键槽、轮体减重轮廓的所有细节,导入装配环境后可以直接模拟啮合运动,校验干涉情况,也可以基于该模型延伸设计配套的减速箱体、轴承端盖、密封件、润滑储油腔等周边结构,大幅缩短小功率减速传动单元的开发周期。
