德阿瓜式流体换向截止阀内部剖视结构

　　这套剖视呈现的流体控制构件，核心面向中低压管路里需要同时完成通断截断与流向引导的工况，在给排水支线、小型工艺流体回路、换热设备旁通管路以及实验室流体分配台架上都能见到同类结构的落地应用。不同于常规直通截止阀仅控制单条流路开合的设计思路，该结构把横向贯穿的主通路与顶部垂向接口整合在同一铸造阀体内部，依靠腔体内置的金色长轴阀芯完成流路的切换与密封，省去了外接三通接头额外拼接带来的密封点冗余，也减少了管路装配时的对接工作量。

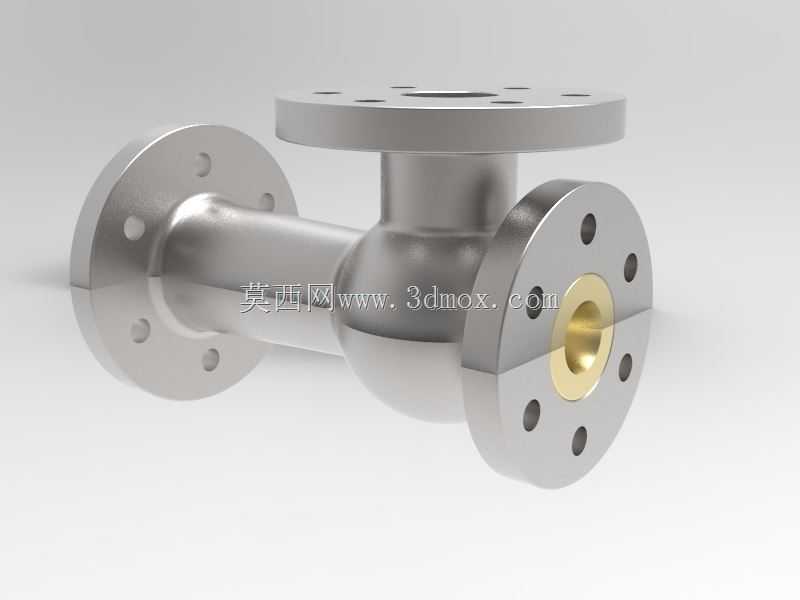

　　从实际使用逻辑来看，阀体两侧的圆形法兰盘承担主管道的对接功能，法兰端面上预留的螺栓孔位完全贴合常规中低压管路的配孔规范，现场安装时不需要额外改制配对法兰，只要匹配对应公称通径的密封垫片即可完成锁紧。顶部垂向接口采用带双侧凸缘的卡装式连接边界，凸缘上开出的卡槽既可以适配快装卡箍，也能通过压板压合实现端盖固定，给顶部执行组件或者旁通管路的接驳留出了足够的调整空间。做布局校核的时候要特别注意，阀体横向法兰的外圆轮廓、顶部凸缘向外延伸的悬挑尺寸，以及阀芯轴向两端伸出法兰端面的金色轴段长度，都要在设备管路排布阶段提前预留操作间隙：尤其是阀芯两端的锥形对接段，装配时不能和相邻管道的弯头、支吊架发生干涉，顶部凸缘上方也要留出足够的扳手操作空间，方便后期检修时拆卸压盖、抽出内部阀芯组件。

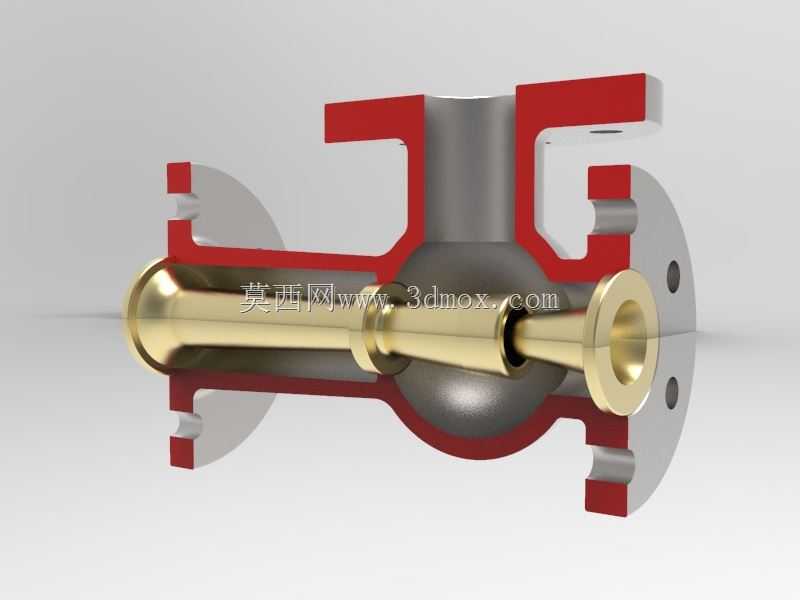

　　结构设计上，阀体外壳采用剖视方式展示了内部流道的圆滑过渡形态，腔体内壁和横向流道衔接的位置没有出现直角突变，能大幅降低流体流经换向区域时的局部压损，也避免了含微小颗粒的介质在腔体内形成淤积死角。红色高亮标注的密封嵌槽沿着阀体中分面、横向法兰内侧以及顶部凸缘的配合面连续布置，槽体的深度和宽度按照常规弹性密封件的压缩量设计，装配后密封件受均匀挤压，既能阻断内部流体沿配合面向外泄漏，也能防止外部杂质进入阀腔磨损阀芯配合面。金色的长轴阀芯整体采用阶梯变径设计，两端的锥形导向头在装入阀体时可以自动对中，不会出现阀芯偏磨导致的密封失效；阀芯中段的圆柱密封面和阀腔内部的密封座精准配合，当阀芯轴向移动到闭合位置时，密封面完全贴合截断横向主通路，流体即可转向从顶部垂向接口流出，切换到旁通回路；阀芯移动到全开位置时，横向流道完全贯通，流体沿主方向直通过程中几乎没有额外节流。

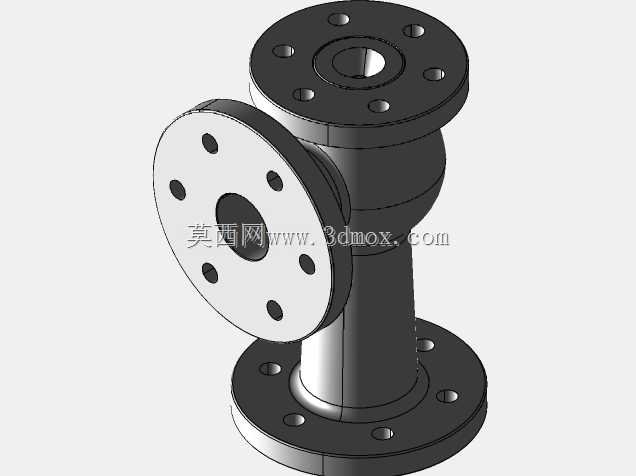

　　在建模落地层面，所有配合面的公差梯度都按照实际装配逻辑设置：阀芯和阀腔导向段采用间隙配合，保证动作顺滑无卡滞；密封槽和密封件采用过盈配合，模拟实际装配后的压缩状态；法兰螺栓孔按照圆周均布阵列，位置度满足管路配对要求。现场维护时，不需要把整个阀体从管路上完全切割拆除，只要松开顶部凸缘的固定压板，就能直接从上方或者侧向抽出阀芯组件，更换密封件或者打磨阀芯密封面，大幅降低了后期运维的拆装成本。针对不同的输送介质，只需要更换密封件材质和阀芯表面处理方式，同一阀体结构就可以适配水、低压油气、温和腐蚀性化工介质等多种工况，通用性覆盖了多数小型流体控制系统的使用需求。
