可调式活动管钳夹持工装结构

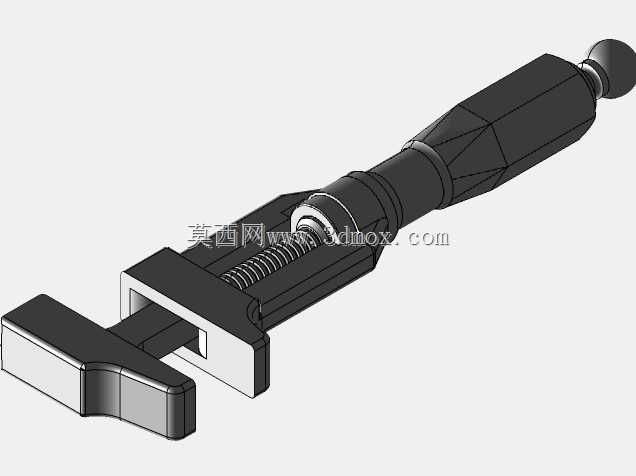

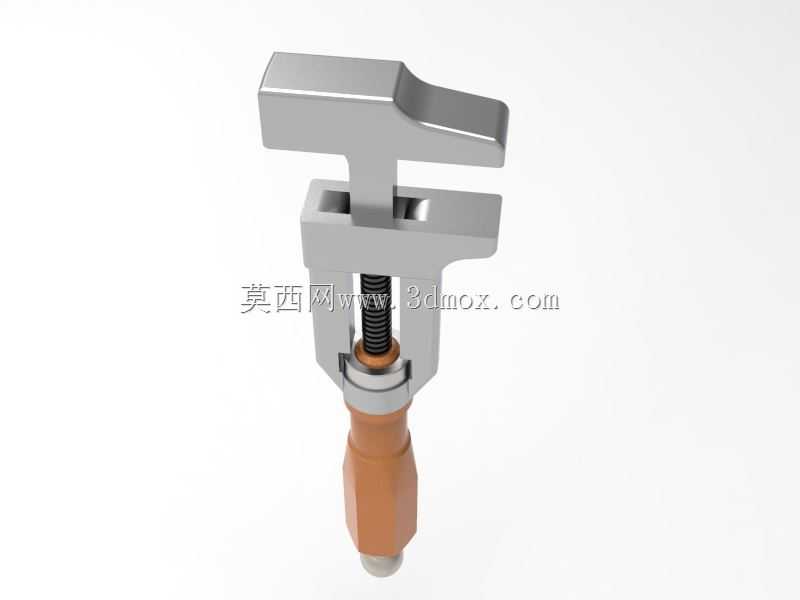

　　这套三维结构围绕手动夹持类工具的核心使用逻辑展开，整体呈现出活动钳口、固定钳体、丝杠进给和握持手柄组合而成的典型可调扳手形态。模型在外观上保留了金属钳头与防滑握柄的分区设计，上部为可开合的夹持工作端，下部通过螺杆传动实现开口尺寸变化，适合在设备检修、管路装配、五金维修和小型工装调试场景中完成螺母、管件、接头及扁平零件的夹紧与旋拧作业。

　　从实际用途看，这类工具并不追求高速或自动化，而是强调现场操作中的可达性、夹持稳定性和开口适应性。钳口部分采用上下相对的咬合面，能够对不同宽度的工件形成约束；活动块沿固定架导向方向移动，避免夹紧过程中出现明显偏摆。丝杠位于钳体中部，旋转时带动活动钳口平稳进给，操作者可通过手柄施加扭矩，使钳口咬紧工件表面。对于管件类零件，夹持面需要兼顾摩擦力与接触面积，防止旋拧时打滑；对于六角件或方形件，则要求钳口边缘具有足够刚性，以传递较大转矩。

　　结构设计上，模型将受力路径表达得比较清晰。顶部固定钳头与中部框架形成主要承载骨架，活动钳口嵌入导向槽内，丝杠承受轴向拉紧力，底部手柄则作为力臂延长操作力矩。这样的布局使外部载荷主要沿钳体框架和螺纹副传递，减少薄壁区域的集中受力。钳头端部做成具有一定厚度的块状结构，既可以提高咬合面耐磨性，也能在偏载夹持时降低局部变形。中部开口留出足够空间，使工件能够进入钳口深处，而不是仅靠尖端受力，这对提高夹持可靠性很关键。

　　外形尺寸方面，该工具属于手持式手动五金范畴，整体长度明显大于钳口宽度，细长手柄有利于获得较大拧紧力矩。模型中手柄下段采用包覆式造型，表面轮廓带有多面过渡，既表现出防滑握持区，也便于在三维装配中区分金属骨架与非金属握套。钳体宽度控制在手动工具可单手握持的范围内，活动行程通过丝杠螺距和有效旋合长度体现。安装边界并不涉及设备机架固定，而是以操作者手掌空间、钳口张开范围和工件接近方向为主要约束：使用时需要保证手柄回转空间不受遮挡，钳头能够垂直或平行贴近工件，丝杠调节区域不应被管路或相邻零件干涉。

　　在建模细节上，固定钳体与活动钳口之间保留了导向配合关系，螺纹段、光轴段和端部限位结构层次明确。手柄与丝杠连接处设置了过渡套和肩部结构，有利于表现装配关系和承载传力。钳口内侧的平直咬合面适合夹持规则零件，若面向圆管作业，可在后续设计中增加齿形或弧形衬垫，以提高圆周方向摩擦。框架两侧的镂空区域不仅减轻视觉重量，也为清除切屑、油污和维护螺纹提供了空间。

　　从工程选型角度看，这类结构需要重点关注三个部位：一是螺纹副的强度与耐磨性，丝杠直径和牙型决定夹紧力上限；二是导向槽与活动块的配合间隙，间隙过大会导致钳口歪斜，过小则容易卡滞；三是钳头咬合区的硬度和表面处理，它直接影响工具在反复夹紧、扭转和冲击载荷下的寿命。手柄长度则要与目标扭矩匹配，过长虽然省力，却可能使操作者过度加载而损坏螺纹或工件。

　　该模型可用于手动工具结构教学、五金产品方案展示、维修工具装配校核以及工装概念验证。通过三维结构可以直观检查钳口最大开度、最小闭合位置、丝杠行程、手柄摆动范围和零件干涉情况，也能在此基础上扩展快调机构、替换钳牙、增加扭力限制或派生管钳、台虎钳等相近夹持工具。整体结构没有复杂电控元件，核心在于机械传力、导向配合和人机握持之间的平衡，适合作为通用五金夹持工具的数字化设计参考。
