单轮起重滑车吊钩式吊具结构

项目分类:起重机 发布时间:2022-05-30 ID:641110
  • 单轮起重滑车吊钩式吊具结构
  • 单轮起重滑车吊钩式吊具结构

  该结构对应轻型起重作业中的单轮滑车,常与手拉葫芦、卷扬钢丝绳、临时吊装索具配合使用,在车间设备检修、钢结构拼装、管道安装、港口小件吊运以及野外维修现场承担转向和省力作用。它不是独立动力设备,而是钢丝绳路径中的承载导向部件:上部吊环连接固定吊点或上方索具,下部吊钩挂载被吊物,钢丝绳绕过内部滑轮后,外力牵引方向可根据作业空间改变,同时通过滑轮降低牵引过程中的摩擦阻力。

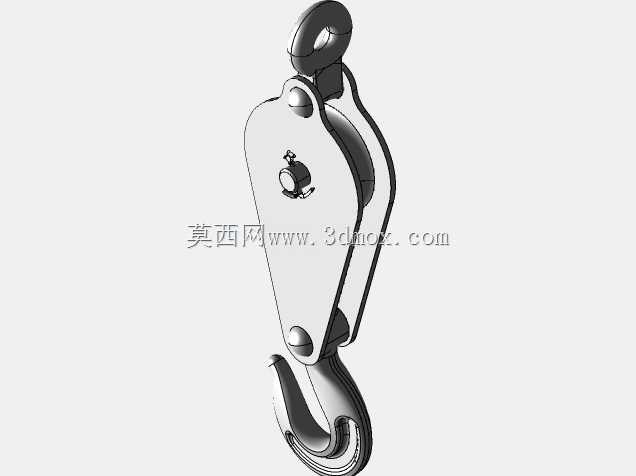

  从受力路径看,载荷由吊钩进入两侧夹板,经滑轮轴、夹板上部连接区域传递到顶部吊环,整体形成闭合承载框架。模型中夹板采用近似对称的两片式结构,外形沿滑轮外缘收束,既为绳槽留出运动空间,也在轴孔和端部连接位置保留足够壁厚。滑轮位于夹板中间,轮缘带有容纳钢丝绳的圆弧槽,工作时绳与轮槽保持面接触,可减少局部挤压和跳绳风险。夹板外侧可见轴端紧固件与衬套位置,这种布置便于检修时拆开检查轮体、轴套和润滑状态,也能在轮槽磨损后单独更换易损件。

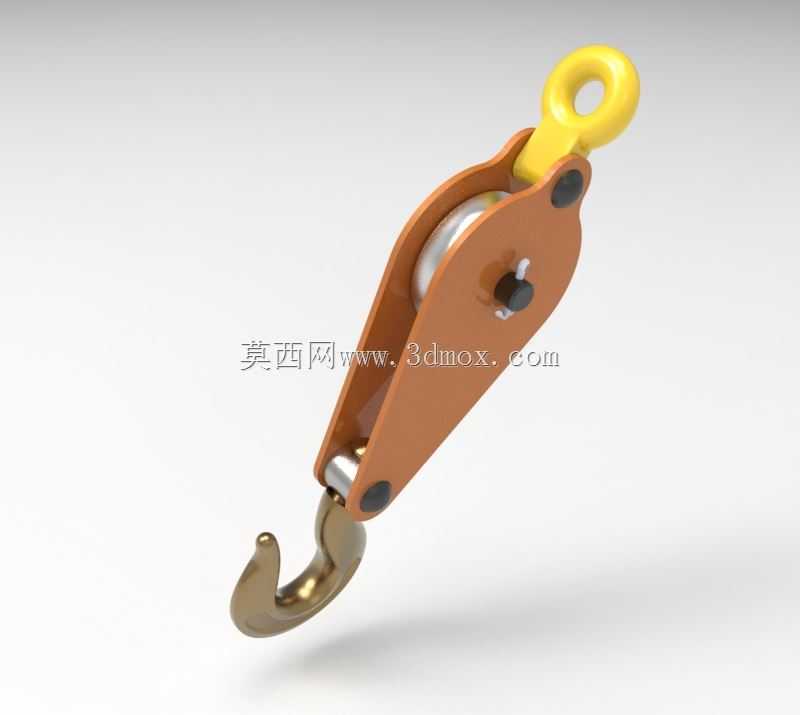

  顶部黄色吊环为封闭环形连接端,适合与卸扣、吊带或固定吊耳配合。环孔方向、环体圆角和夹板铰接位置需要在建模时保持清晰边界,因为现场装配时吊环可能随受力方向小幅转动,若环孔与连接件尺寸不匹配,会造成卡滞或偏载。下部吊钩采用带安全舌片的弯钩形式,钩尖朝向侧方,钩身曲线经过圆滑过渡,可降低应力集中;吊钩与夹板下端通过销轴连接,允许吊钩在挂载后随重物重心自然摆动,避免扭转载荷直接进入滑轮轴。

  设计这类滑车时,首先要明确额定载荷、适用钢丝绳直径和牵引方向。滑轮直径不能只按外形紧凑处理,绳轮直径与钢丝绳直径比例会直接影响绳的弯曲疲劳寿命;轮槽半径应略大于钢丝绳半径,槽底过窄会夹绳,过宽则会使钢丝绳受压不均。夹板间距需保证滑轮自由转动,同时限制钢丝绳侧向脱出;轴孔位置、衬套长度和滑轮轮毂长度之间要留有合理配合,不能在三维装配中出现干涉。吊钩开口尺寸、钩柄直径和安全舌片回弹位置也应围绕常见卸扣、吊环和吊带端部来确定。

  安装边界方面,上部吊环中心到下部钩底的距离决定最小吊挂空间,选型时需把该距离计入吊点高度和被吊物上方净空。滑车宽度主要由两片夹板外侧尺寸决定,在靠近墙体、设备框架或桁架腹杆作业时,应确认夹板不会与周边结构碰撞。滑轮侧向需要保留钢丝绳进出的直线段,若钢丝绳以过大偏角进入轮槽,会造成绳与槽边摩擦、轮缘磨损甚至脱槽。吊钩摆动范围内不应设置尖锐障碍物,钩口安全舌片应能在无载荷时自动复位,在挂载后阻止索具滑出。

  三维建模过程中,可将吊环、夹板、滑轮、轴、衬套、吊钩和安全舌片分别建立零件,再按实际装配关系约束。夹板轮廓适合用钣金或焊接板件思路表达,轴孔端部加入加强或垫块细节;滑轮需单独做出绳槽、轮毂和中心孔,不能只用圆柱轮替代,否则无法反映钢丝绳导向关系。吊钩部分应重点保留钩身曲线、钩尖收口和舌片转轴位置,这些细节直接影响后续工程图尺寸标注和结构审查。整体模型可用于吊装方案校核、索具布置演示、维护培训以及非标吊具改型参考。
