三排滚子链条传动链轮结构设计

项目分类:通用机械零部件 发布时间:2022-05-30 ID:641091
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计
  • 三排滚子链条传动链轮结构设计

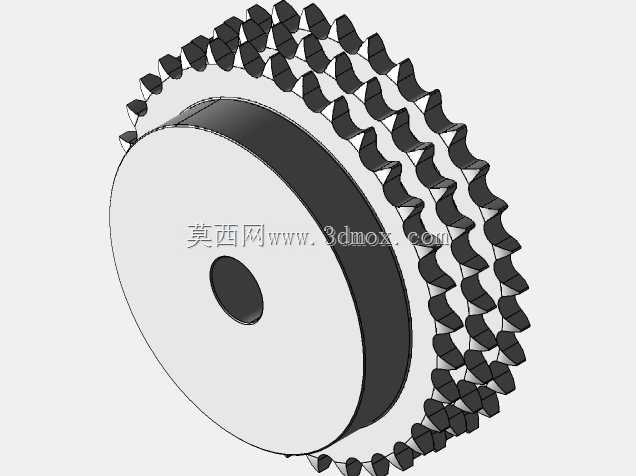

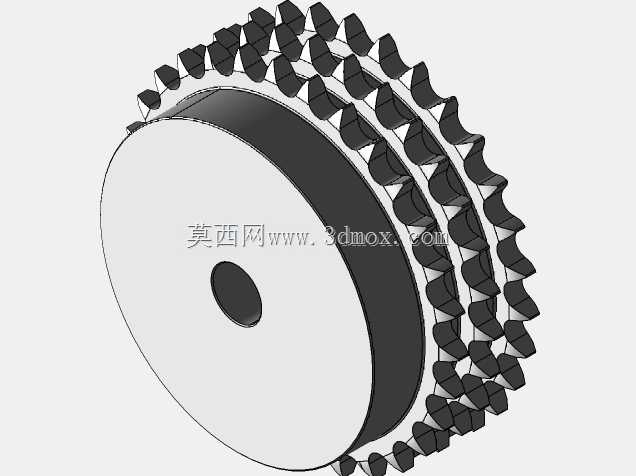

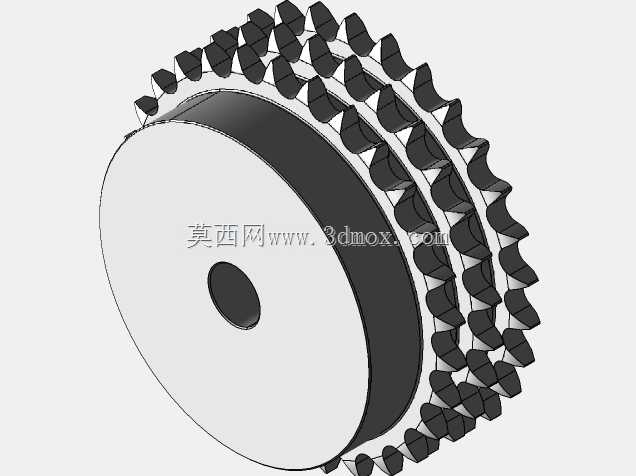

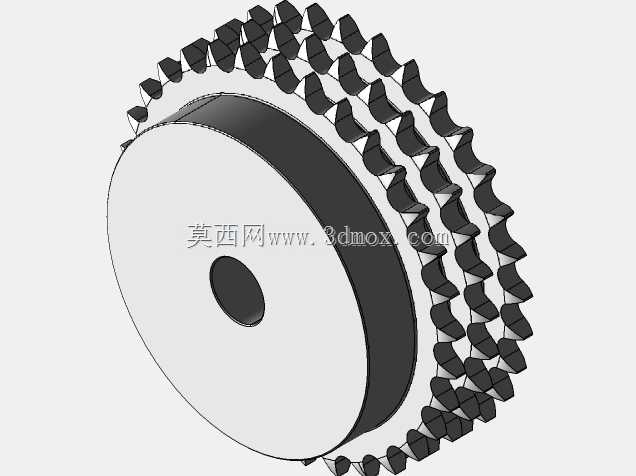

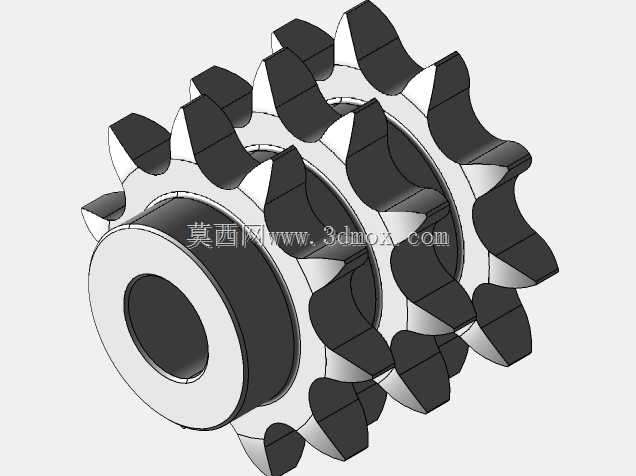

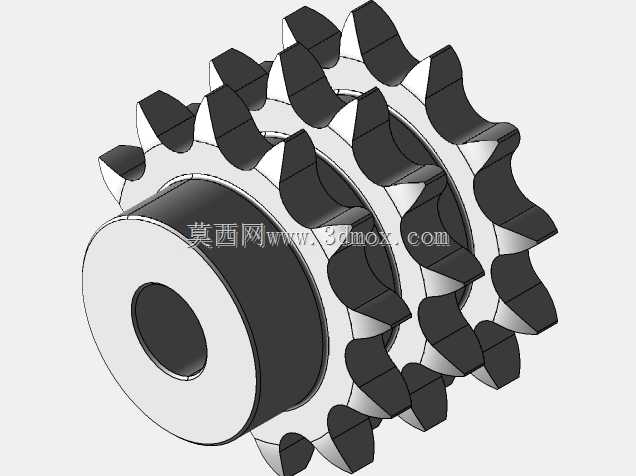

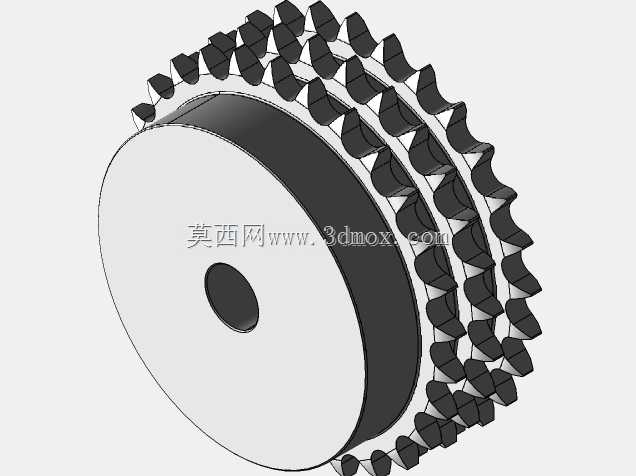

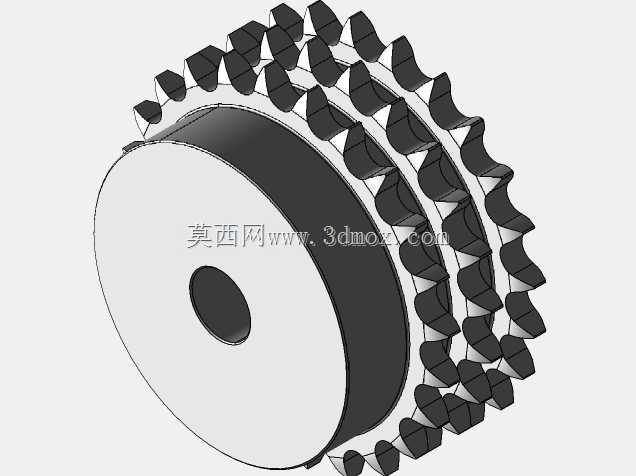

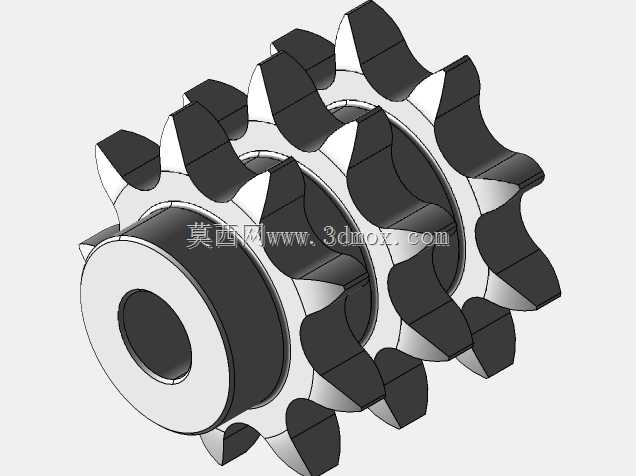

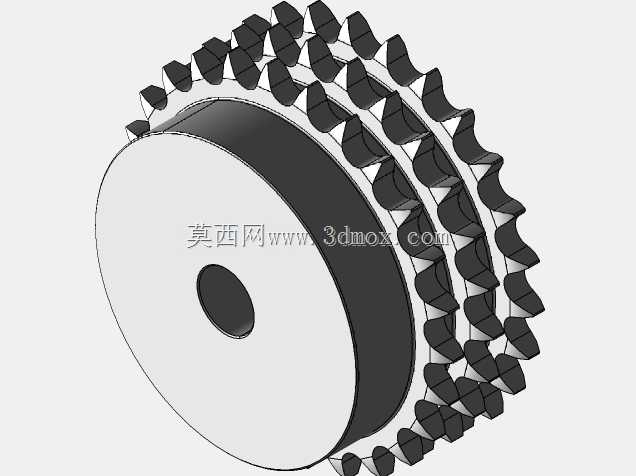

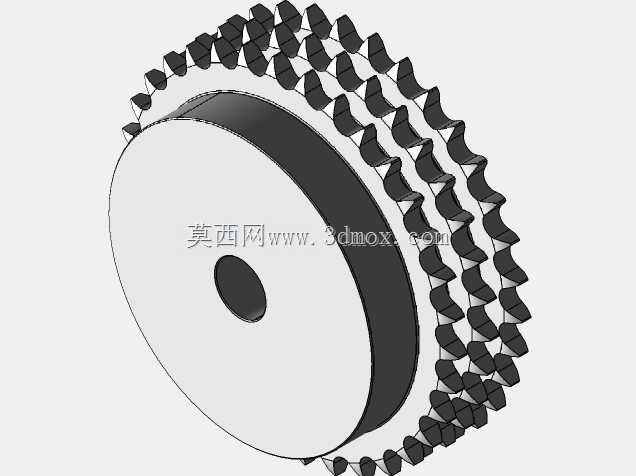

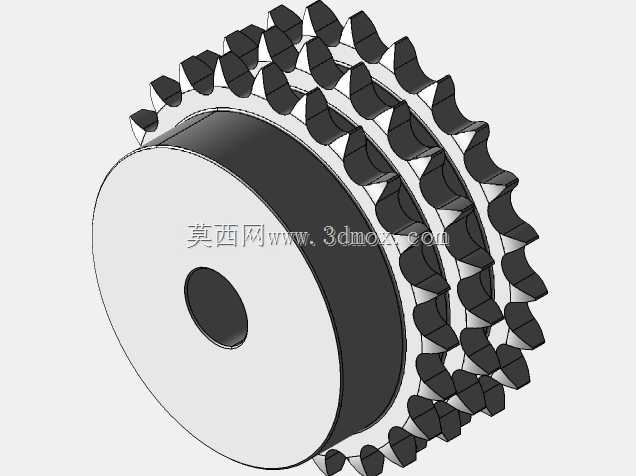

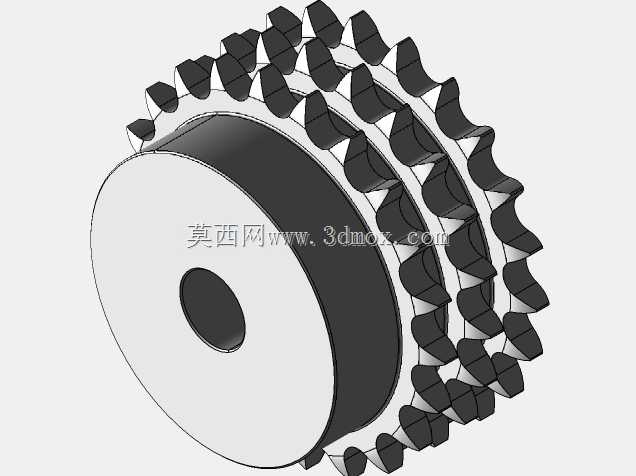

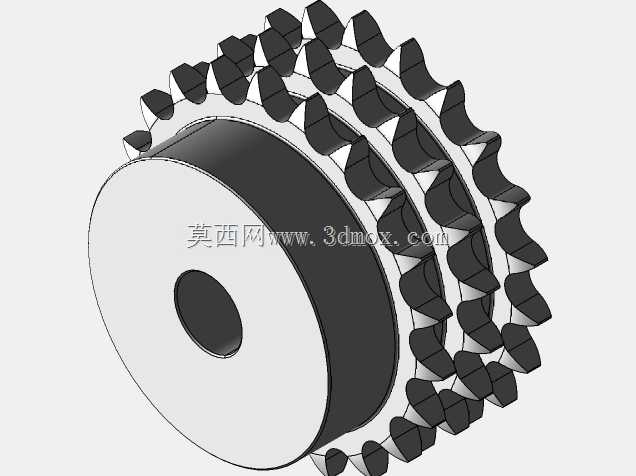

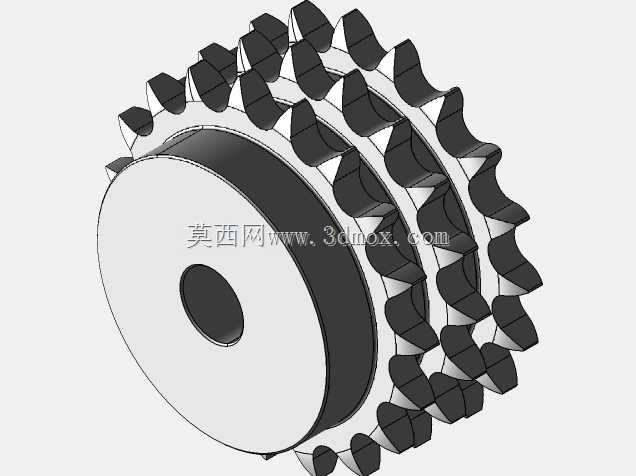

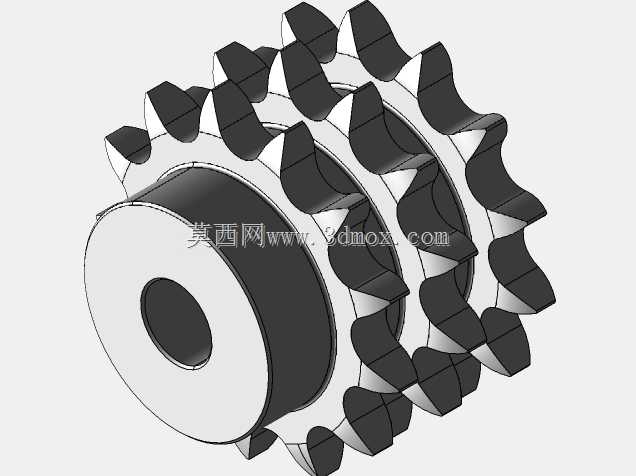

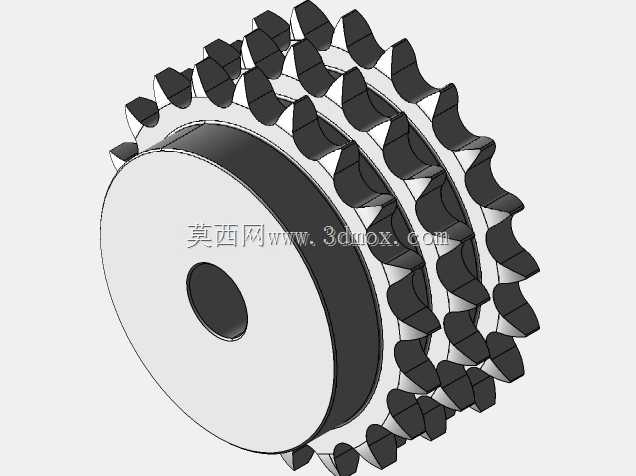

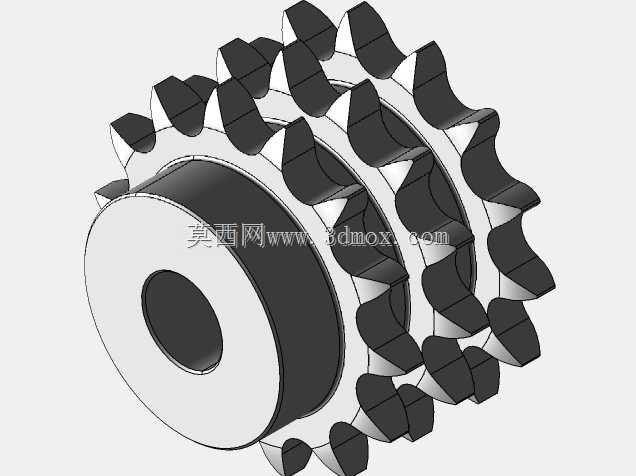

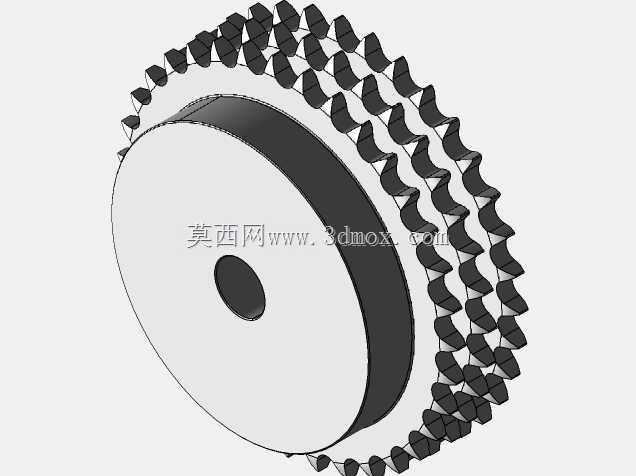

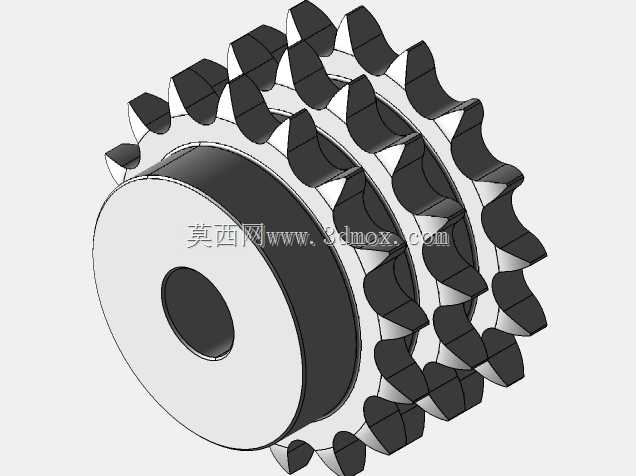

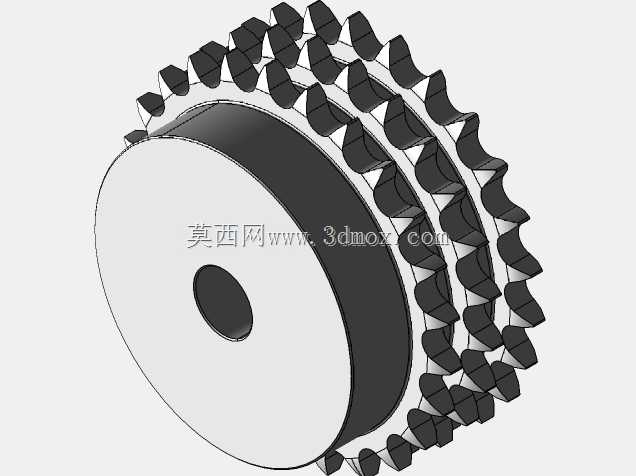

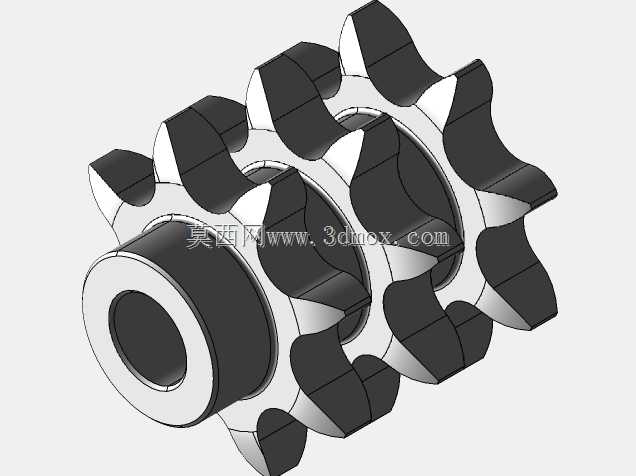

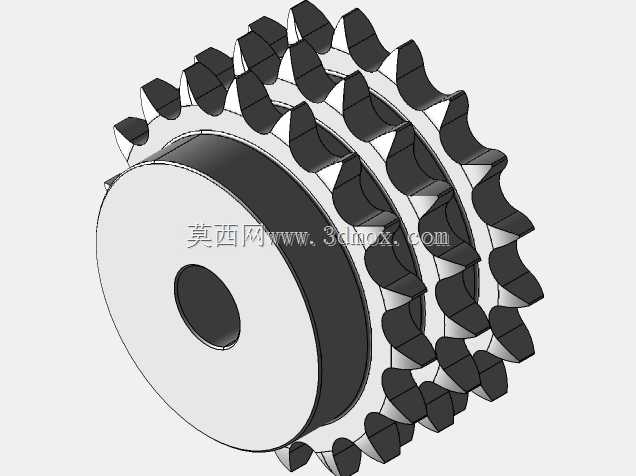

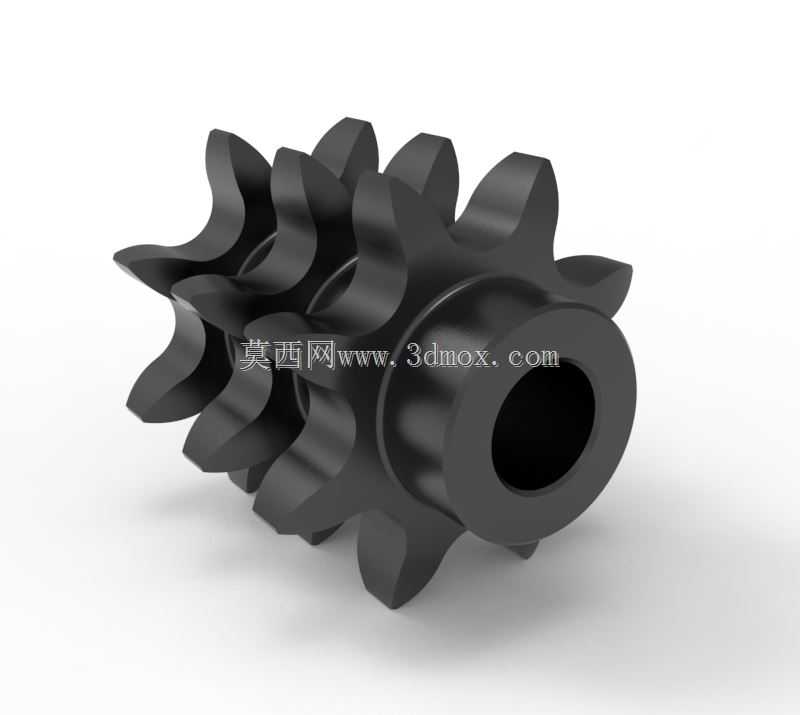

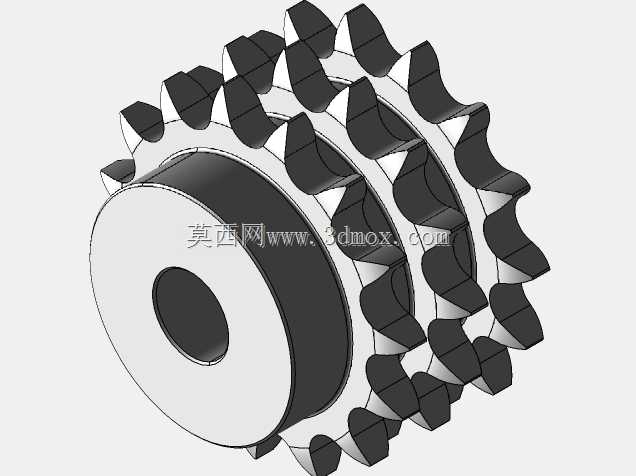

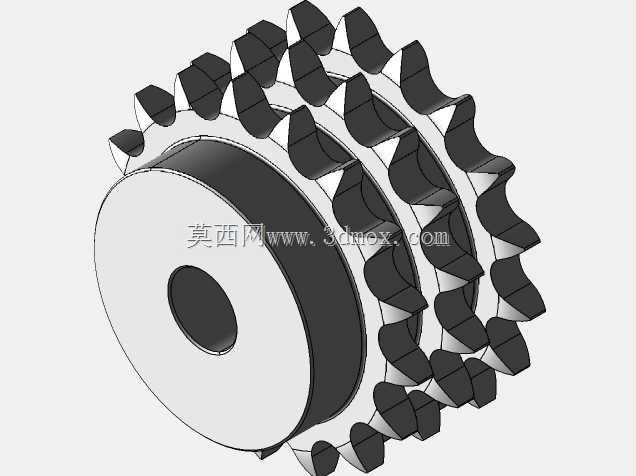

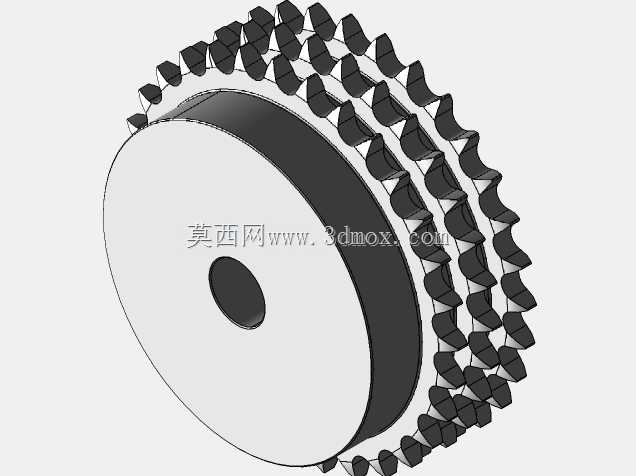

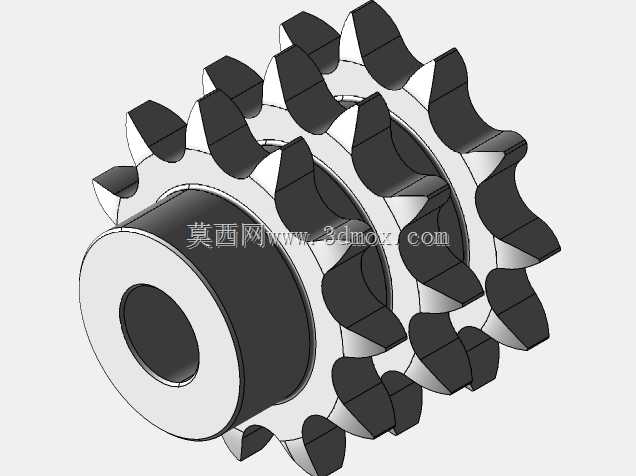

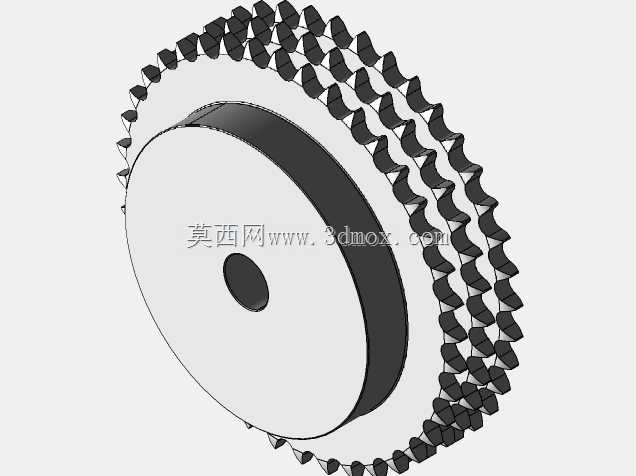

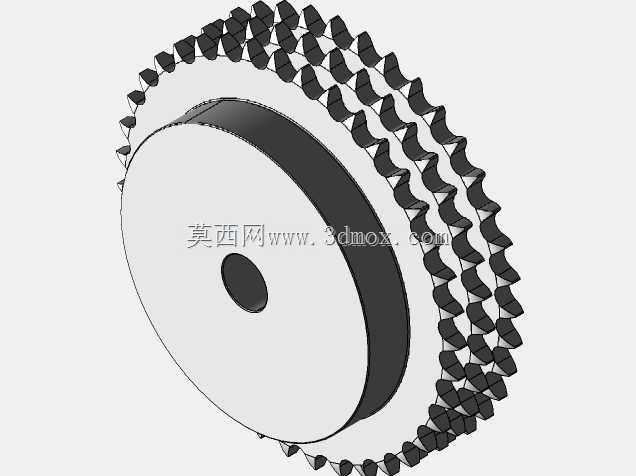

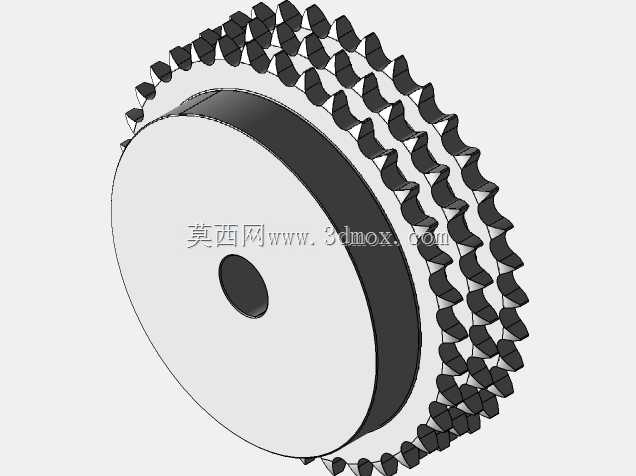

  在重载输送线、冶金辅机、农机动力分路以及多工位自动装配设备里,单排链条往往难以同时承担大扭矩与偏载工况,三排滚子链链轮正是为这类需求而设。图中零件对应06B规格链条的三排啮合轮,轮齿沿轴向并列布置三圈,通过同一条三排滚子链将动力传递给同轴或平行轴上的从动件,相比单排结构,在节距不变、链轮外径受控的前提下,承载能力近似按排数倍增,同时链板之间的载荷分配更均匀,适合空间紧凑但扭矩需求较高的传动节点。

  从实际使用场景看,这类链轮常见于包装机械主传动箱、物流分拣线的驱动头站、木工机械进给机构以及纺织设备的多轴同步系统。设备运行时,链条滚子依次落入齿槽,轮齿通过推动滚子实现扭矩传递;三排并列的设计让每一排链节分担约三分之一的工作拉力,在冲击载荷或频繁启停的工况下,单排链板与销轴的疲劳应力显著下降,整机的维护周期也随之拉长。

  结构上,轮体采用整体式锻造或棒料加工成型,三圈齿形一次装夹铣削或滚齿完成,保证各排齿之间的周向相位严格对齐——这一点至关重要,若三排齿存在周向错位,链条装入后会出现某一排先受力、其余排空载的情况,短期内即引发异常磨损与跳齿。中心为贯通式光孔,用于穿过传动轴,孔端预留台阶或键槽位置(按选型需要补充平键联结),轮毂部分向一侧适度凸起,既增加了与轴的配合长度、提高悬臂支承刚度,又避免了链轮本体与轴承端盖发生干涉。

  齿形设计遵循滚子链链轮的标准几何关系:齿沟圆弧与滚子外径匹配,保证滚子能平稳落入齿槽底部;工作齿面采用两段圆弧或直线-圆弧复合廓形,在啮入瞬间引导滚子顺滑就位,啮出时减少干涉与摩擦。三排齿之间留出与链板厚度相对应的间距,轴向空档宽度略大于内链板总宽,使链条在运行中即使有轻微轴向窜动也不会刮擦齿侧。轮齿顶端做了倒角处理,方便链条初次安装时挂接,也能在链条因磨损伸长而出现爬齿趋势时,提供一定的容错空间。

  安装边界方面,选型时需要重点核对三个尺寸:一是分度圆直径,它由链条节距与齿数决定,直接影响中心距与链条节数;二是轮毂外径与轴向总宽,三排结构比单排链轮宽出约两倍排距,布置时要确认轴上相邻零件(轴承、隔套、止退垫圈)有足够避让空间;三是内孔直径与键槽规格,需与传动轴的配合公差匹配,推荐采用H7/k6过渡配合,重载或正反转频繁的场合可增加紧定螺钉或胀套辅助锁紧。

  建模过程中,先以链条节距、滚子外径、排距和齿数为基础参数绘制单排齿廓,通过方程驱动齿沟圆弧与工作段曲线,再按排距轴向阵列得到三排齿,最后合并轮毂与减重结构。齿根处保留圆角过渡以降低应力集中,轮毂端面可按需设置减重孔,但减重孔不得切入齿根圆以下区域,以免削弱轮体弯曲强度。整体结构在保证啮合精度的前提下兼顾了工艺性,无论是滚齿加工还是后续热处理渗碳淬火,都有成熟的工艺路线支撑,适合作为标准传动件在通用机械设计中直接选型调用。
