锅炉蒸汽泄压安全切断调节阀结构

　　该三维结构对应锅炉蒸汽系统中的安全泄放与手动切断组合阀件，主要布置在蒸汽母管、分汽缸、锅炉出口或承压容器附近，用于在压力异常升高时提供泄放通道，也可在检修、切换管路时通过上部杠杆机构进行强制操作。阀体采用两侧法兰连接形式，流道呈近似直通的腔体布局，介质从一侧法兰进入阀腔，在阀瓣开启后向另一侧或预定泄放方向排出，适合在固定式工业锅炉、热力站、化工辅助蒸汽管网以及需要超压保护的承压设备中作为关键安全附件使用。

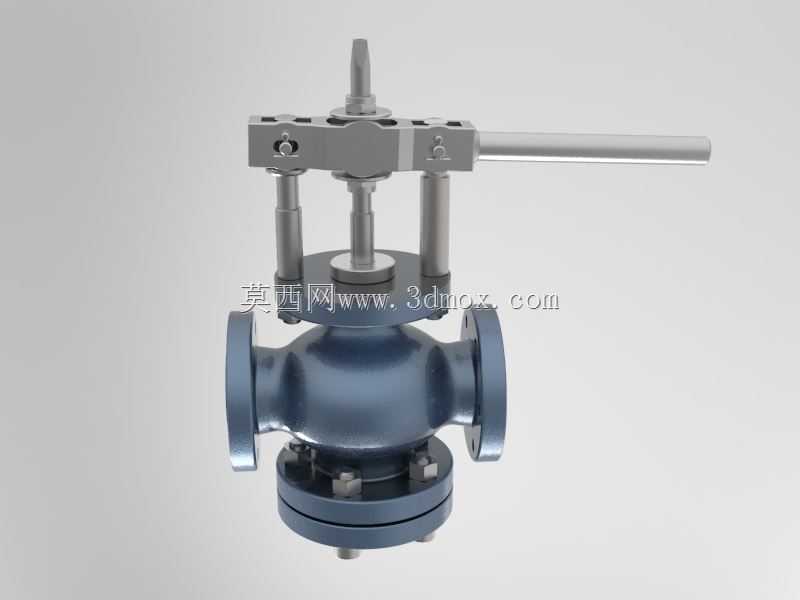

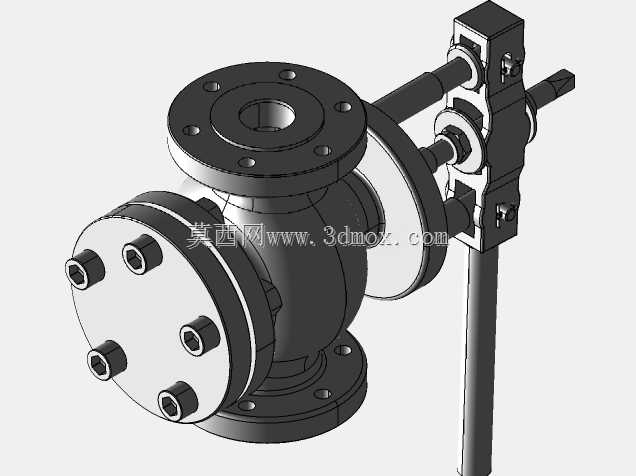

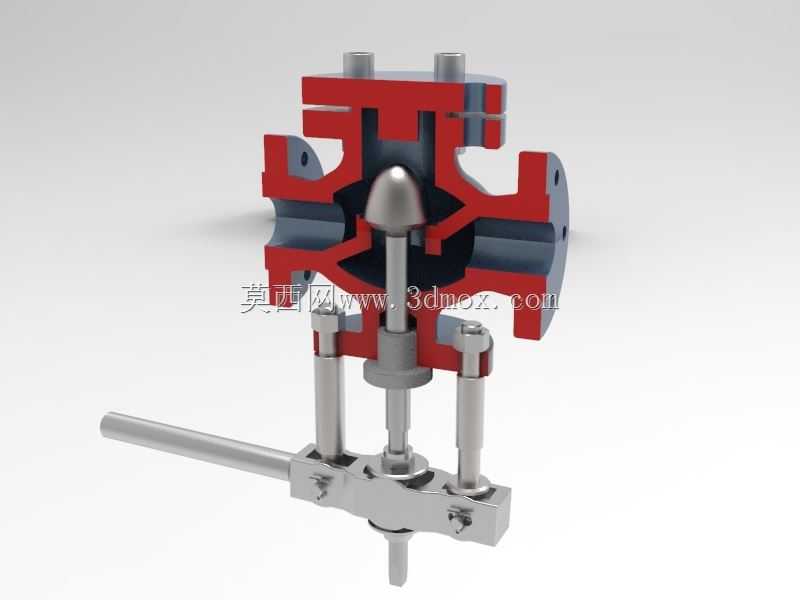

　　从结构组成看，下部为铸造型阀体，中部设置阀盖、阀瓣、阀座和密封压紧结构，上部延伸出阀杆、支架、横梁以及长杠杆操作组件。阀体外形饱满，壁厚在进出口、底部和中法兰位置进行了局部加强，能够承受蒸汽工况下的周期性压力波动。两侧法兰盘带有螺栓孔，安装时可直接与管道法兰对中，通过垫片和螺栓形成密封；底部法兰式压盖则便于检修时拆出内部阀芯组件，不必整体切割管路。阀腔内部围绕阀座形成收敛流道，阀瓣关闭时压合在阀座密封面上，开启后介质沿阀瓣周围通过，流路阻力相对较小，也有利于快速释放瞬时超压蒸汽。

　　上部杠杆机构是该模型较有特点的部分。阀杆从阀盖中心穿出，经过填料压盖和导向支架后与横梁连接，横梁两侧由立柱支撑，长杠杆横向伸出，操作人员可借助杠杆增力作用带动阀杆升降。对于安全泄放阀而言，这种外部机械结构既可用于手动核验阀瓣动作灵活性，也可在部分工艺场景下作为应急操作手段。支架采用左右立柱加顶部横梁的框架形式，能够承受阀杆轴向载荷，并限制杆系在升降过程中的偏摆。杠杆与横梁连接处设置销轴和铰接块，运动关系清晰，建模时需要保证销轴同轴度、杠杆回转中心与阀杆轴线之间的位置关系，否则在装配运动中容易出现干涉。

　　设计思路上，这类阀件首先关注承压边界的可靠性。阀体、阀盖、法兰和紧固件构成压力边界，模型中各结合面均保留了足够的密封宽度和螺栓布置空间。中法兰与底部压盖采用多螺栓均布压紧，可使垫片载荷分布更均匀；阀杆穿过阀盖处设置填料函，通过压盖压紧填料，防止蒸汽沿杆部外漏。其次是动作可靠性，阀瓣、阀杆和杠杆组成的传力链应尽量保持同轴，导向部位需要预留合理间隙，既不能因间隙过大造成阀瓣偏磨，也不能因热膨胀后卡涩。蒸汽工况下金属件温升明显，支架、阀杆和阀体材料的热膨胀方向不同，结构上通过铰接和可调压紧环节吸收少量偏差。

　　在外形尺寸与安装边界方面，两侧法兰决定了管道中心线高度和对接尺寸，装配时需保证进出口法兰端面与管道法兰平行，螺栓孔方位应与现场管线一致。阀体下部压盖向外突出，检修空间应预留底部拆卸距离；顶部杠杆长度较大，操作侧需要留出足够的摆动半径，周围不宜贴近平台栏杆、电缆桥架或其他管廊。阀杆上方的指示端可反映阀瓣升降位置，现场布置时应保证观察和手动操作空间。若将该阀纳入锅炉撬块或蒸汽管路总成，三维布局阶段还需核对法兰外径、螺栓孔圆、阀体外轮廓、杠杆极限位置以及保温层厚度，避免安装后出现工具无法进入或杠杆触碰相邻设备的问题。

　　建模处理时，可按阀体、阀盖、阀瓣、阀座、阀杆、填料压盖、立柱、横梁、杠杆、销轴和紧固件分件组织。阀体适合采用铸造圆角和加厚壁面表达，法兰孔与密封面应保持标准几何关系；运动件则要重点建立同轴约束和铰接旋转约束。阀瓣密封面、阀座锥面或平面、填料压盖与阀杆的配合段属于细节重点，虽然外观上不如外部杠杆醒目，但直接影响阀件关闭严密性和动作寿命。整体结构兼顾安全泄放、手动操作和检修维护，适合用于蒸汽承压系统的结构展示、管路干涉检查以及阀件选型校核。
