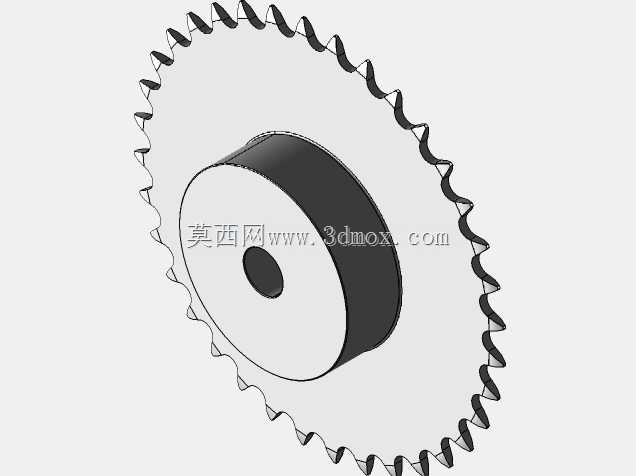

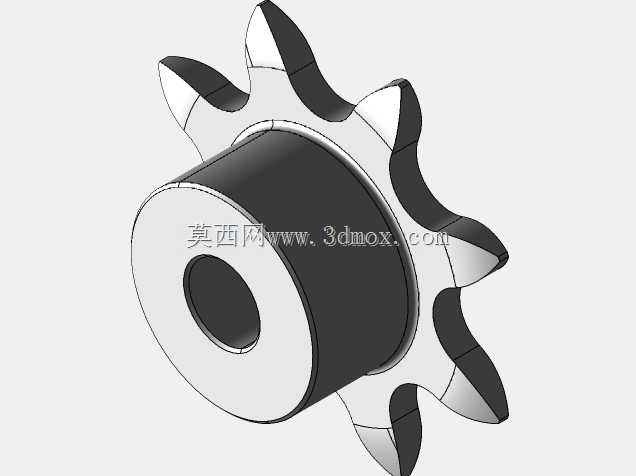

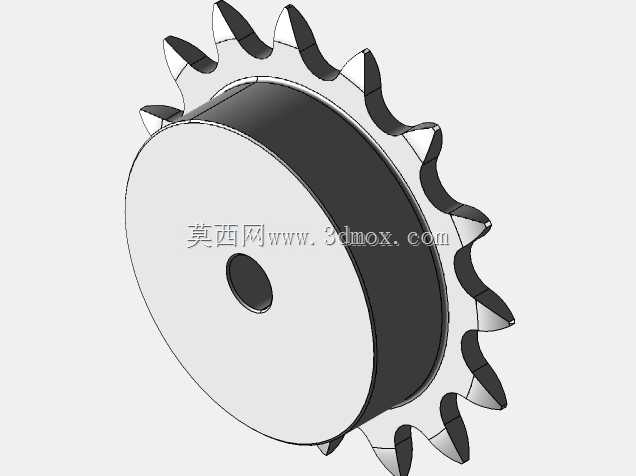

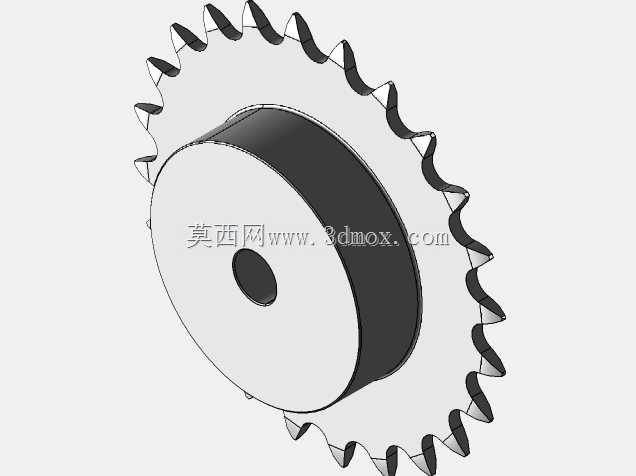

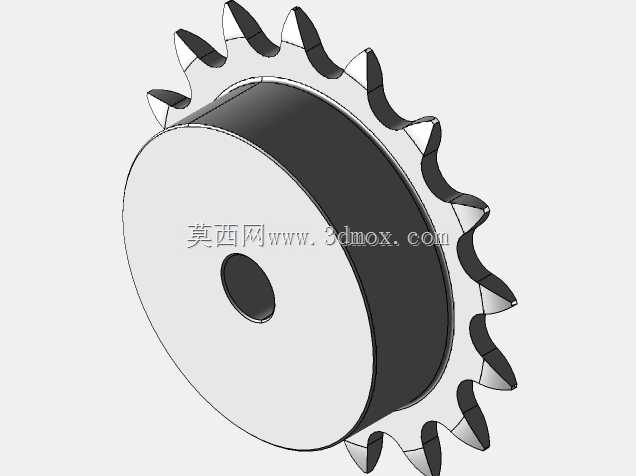

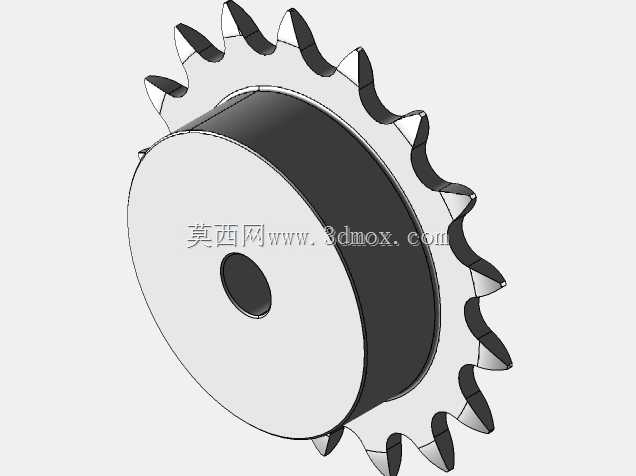

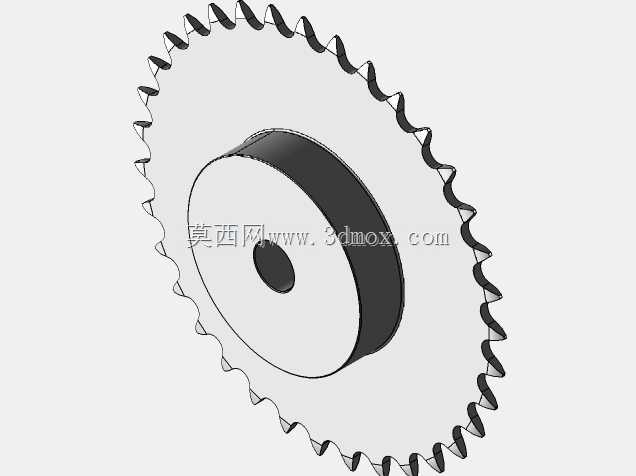

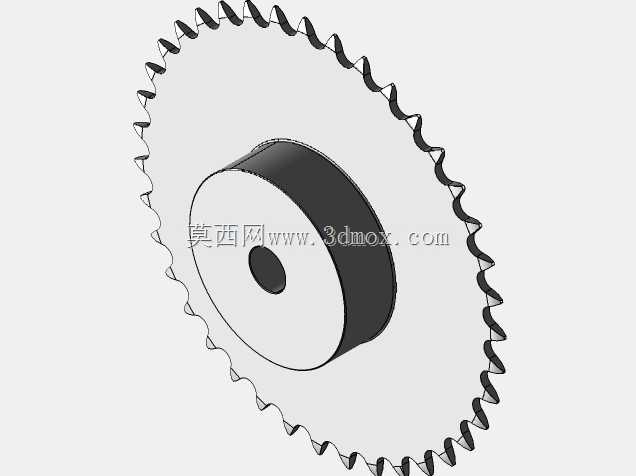

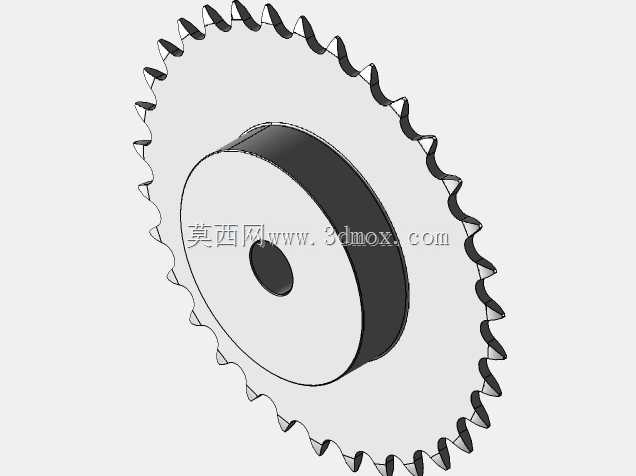

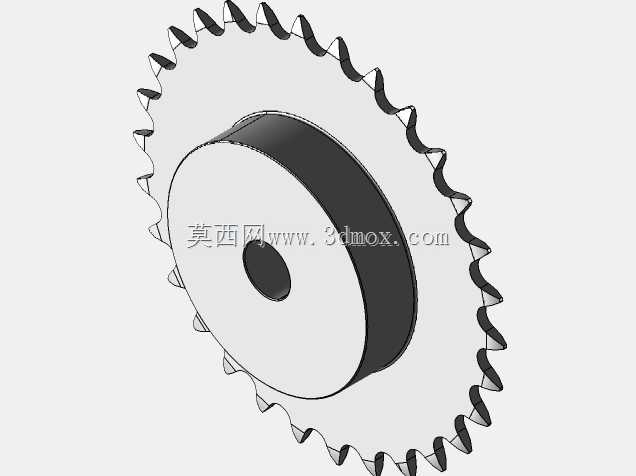

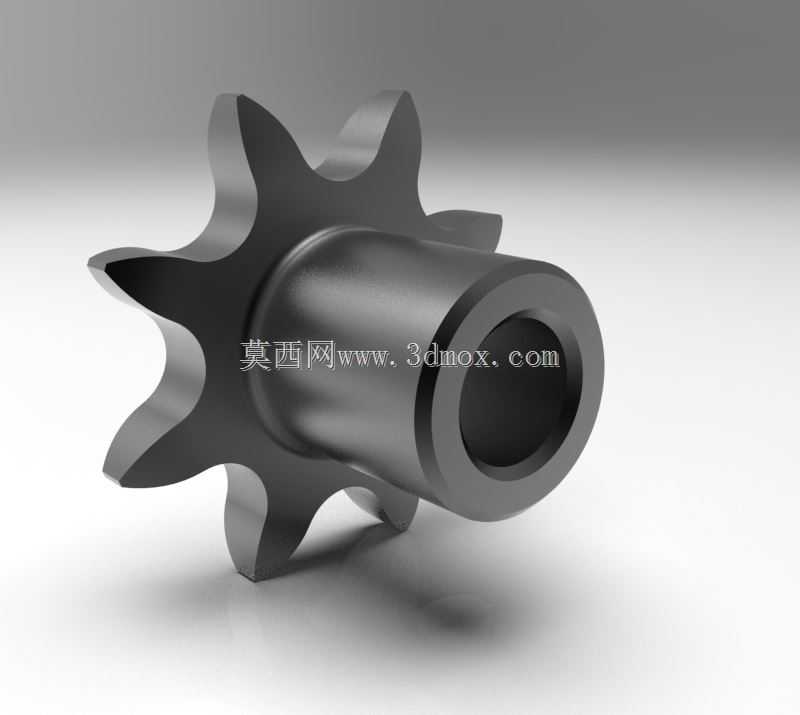

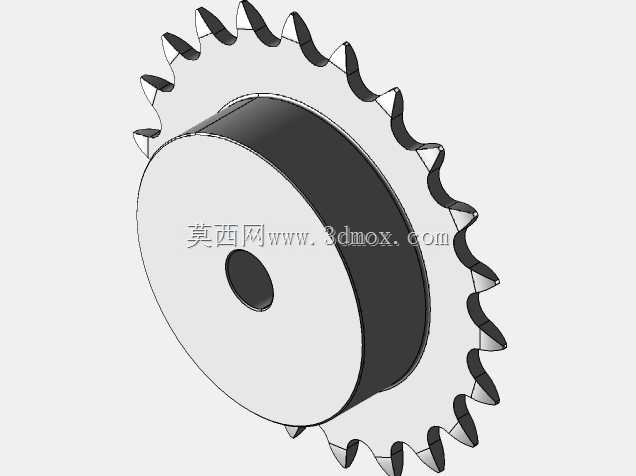

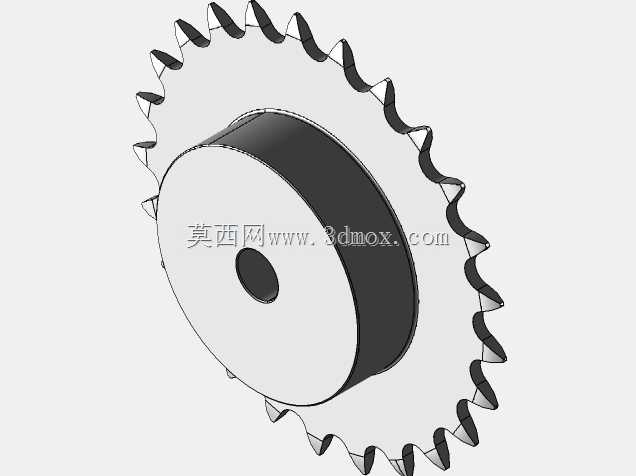

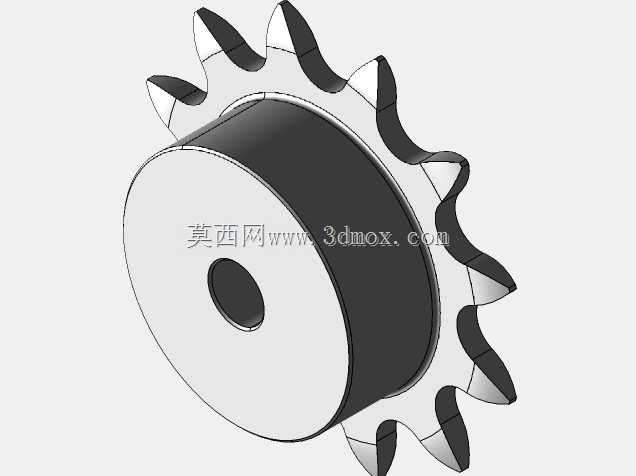

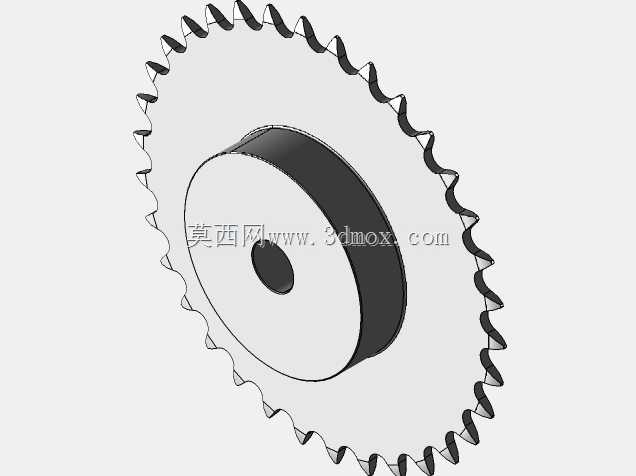

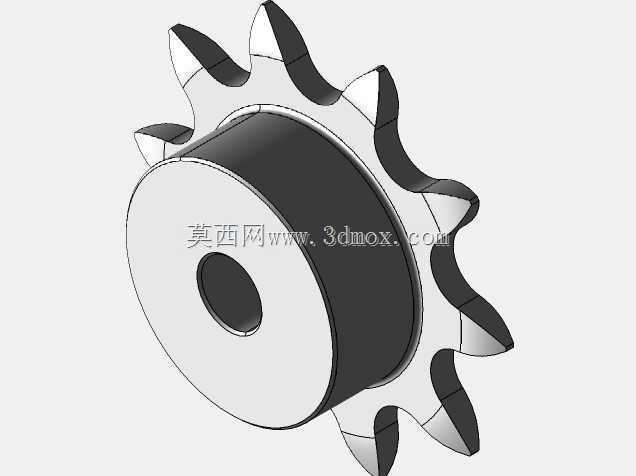

DIN8187标准一体式套筒滚子链链轮

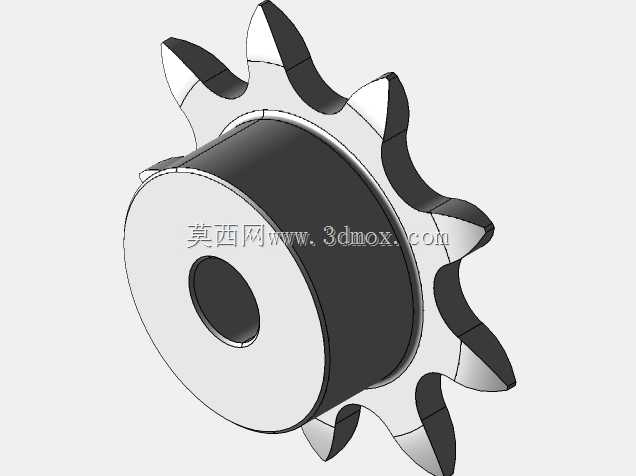

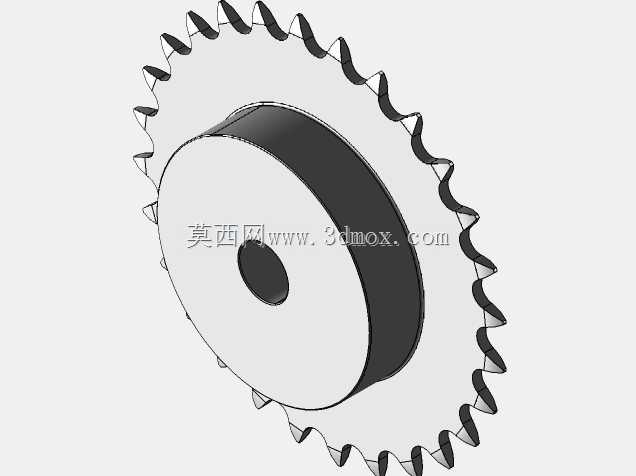

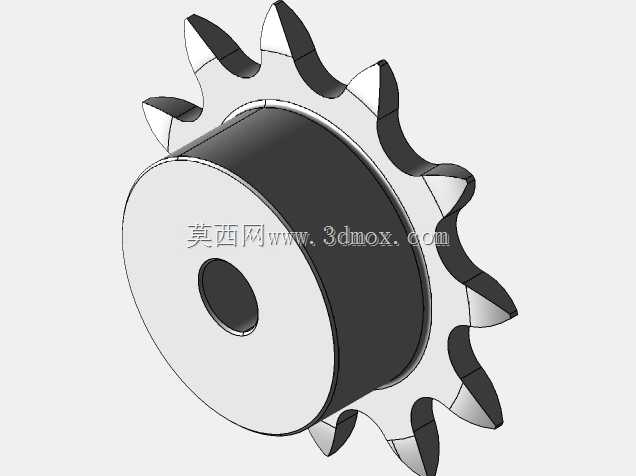

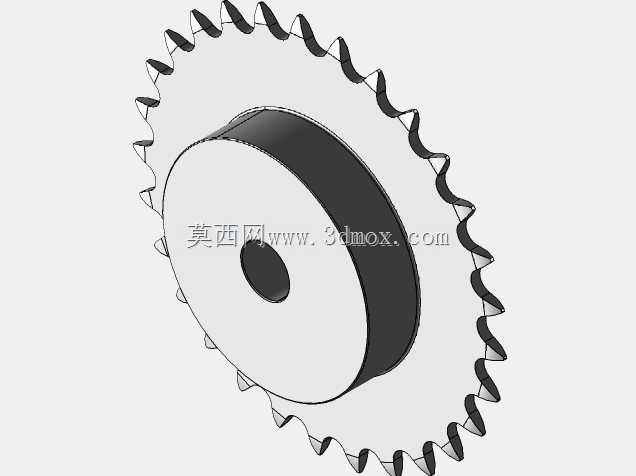

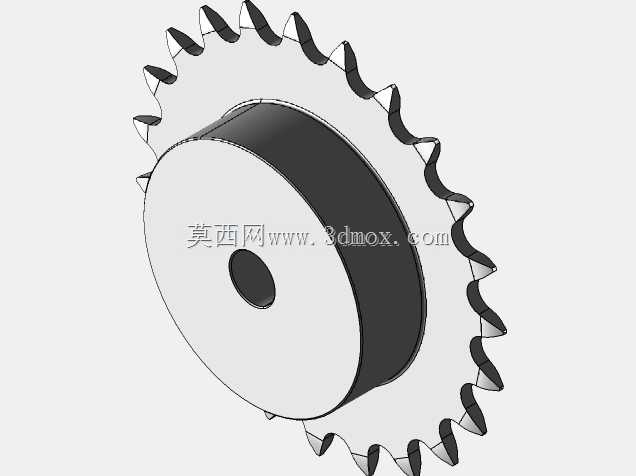

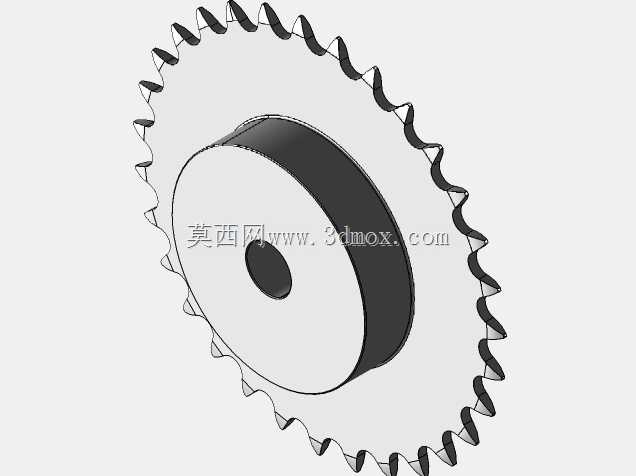

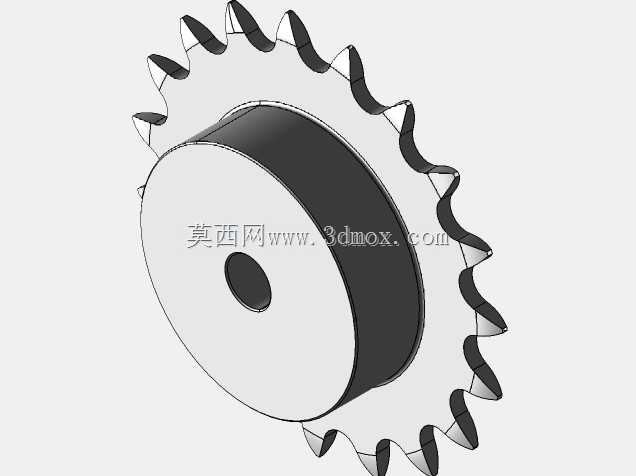

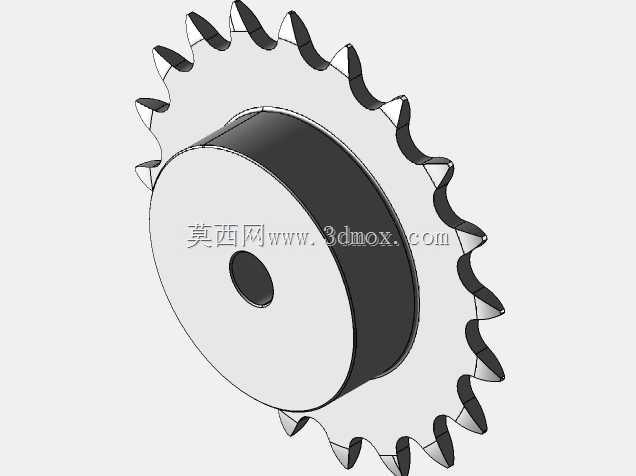

　　这款链轮对应滚子链传动场景，采用齿圈与加长轮毂一体成型的结构形式，适配DIN 8187标准下081-1规格的单排滚子链，在各类输送线、小型动力传递机构、轻工自动化设备里十分常见。日常做链传动选型时，首先要核对的就是链轮齿形与链条节距的匹配度，这款零件的齿廓按照标准三圆弧一直线齿形加工，齿槽的圆弧段分别对应链条滚子的啮入、承载、退出三个阶段，能让链节在进出啮合时保持平顺，避免滚子和齿面发生硬碰撞，既降低传动过程中的冲击噪音，也能减少齿面的异常磨损。

　　从结构布局来看，加长的同轴轮毂是这个零件很有实用性的设计点：常规薄型链轮安装时往往需要额外加装隔套来保证和轴肩的定位距离，这款一体延伸的轮毂直接预留了足够的轴向配合长度，内孔为贯通式设计，既可以穿入传动轴通过键槽实现周向扭矩传递，也能根据安装需求在内孔加工定位台阶、紧定螺钉孔，装配时不需要额外拼凑定位零件，整机的装配工序能简化不少。轮毂和齿盘的衔接位置做了平滑的过渡圆角，没有应力集中的尖锐转角，在承受交变冲击载荷时，衔接处不会因为应力突变出现开裂失效，这一点在频繁启停的输送设备上尤其重要——链传动本身的多边形效应会带来周期性的速度波动，过渡位置的结构强度直接决定了零件的疲劳寿命。

　　实际安装边界上，齿顶圆、齿根圆的尺寸完全跟随匹配链条的参数确定，齿宽按照单排链条的内节内宽预留合理侧隙，保证链条运行时不会和齿侧发生摩擦卡滞；轮毂的外径小于齿根圆直径，拆装时不需要拆卸周边的护罩、张紧机构就能直接从轴端抽出，后期维护更换链条或者链轮的时候操作空间很充裕。链轮的轴向总长度由轮毂长度决定，安装时两个配对链轮的对中偏差可以控制在很小范围：如果两轴平行度偏差过大，链条会持续偏磨齿侧，轻则链条快速拉长跳齿，重则直接脱链，这款加长轮毂在和轴配合时自身就能起到辅助导向作用，降低安装对中时的调整难度。

　　功能特性上，一体结构的链轮相比分体焊接式的零件没有焊缝缺陷，整体刚性更好，传动时不会出现齿圈和轮毂之间的相对松动。齿部的每个齿的等分精度经过建模约束，所有齿槽相对于内孔中心的位置度保持一致，链条在逐齿啮合时每个链节的接触载荷分布均匀，不会出现个别齿过早磨损的情况。在农业小型机具、包装生产线的输送工位、机床辅机的排屑机构里，这类小规格链轮经常作为主动轮或者从动张紧轮使用：主动端连接减速电机输出轴，把扭矩传递给链条带动工装托盘移动；从动端安装在张紧支座上，用来补偿链条运行一段时间后产生的伸长量，保持链条的合理垂度，避免松边晃量过大造成跳齿。

　　建模过程中齿形的生成完全遵循链传动的几何关系：先根据链条节距、滚子直径、齿数计算出分度圆直径，再依次定位齿沟圆弧、工作段圆弧、齿顶圆弧的圆心和半径，齿侧的倒角做了小角度斜切，方便链条在轻微偏斜的状态下也能顺利滑入齿槽。轮毂内孔和齿圈的同轴度在建模时就做了全局基准约束，后续出工程图时可以直接以此为基准标注形位公差，指导加工时一次装夹完成内孔和齿形的切削，保证零件的装配精度。零件的中空内孔设计也兼顾了减重需求，在保证轮毂配合强度的前提下去掉了多余的实体材料，转动时的转动惯量更小，启停阶段的动态响应更灵活，也降低了轴系的额外负载。
