蒸汽系统弹簧式法兰安全泄压阀结构

　　该结构对应蒸汽管路中常见的弹簧直接载荷式安全泄压阀，主要布置在锅炉出口分汽缸、蒸汽分配管、承压储罐以及换热设备顶部或靠近压力源的位置。现场使用时，阀门入口通过底部法兰与受压系统相连，出口侧可接入放空管或回收母管；当系统压力低于设定开启压力时，阀瓣依靠弹簧预紧力保持密封，蒸汽不会外漏。压力升高至整定压力后，阀瓣沿导向件上移，压缩弹簧并迅速释放介质，系统压力回落到回座压力范围后，阀瓣重新贴合阀座，避免蒸汽持续损失。

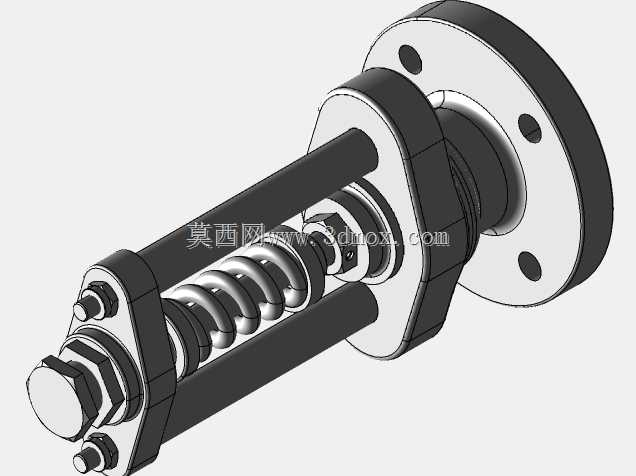

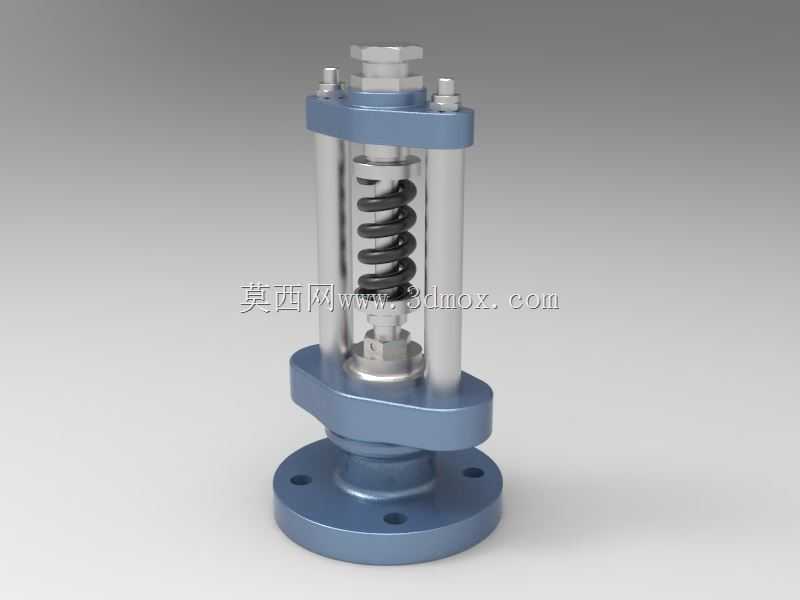

　　从三维结构看，底部采用圆形法兰作为安装边界，法兰盘上均布螺栓孔，便于与管道法兰配对装配。法兰上方设置入口流道和阀座支撑段，阀座中心线与上部弹簧加载机构保持同轴，这是保证阀瓣启闭稳定、避免偏磨的关键。中部阀瓣组件包含密封面、导向套和弹簧座，导向段限制阀瓣横向位移，使开启过程主要沿轴向发生。弹簧外露布置在两根或多根立柱之间，既能够直观呈现加载方式，也方便调整上部调节螺母改变弹簧压缩量，从而对应不同整定压力。

　　上部压盖通过拉杆、螺母与下部阀体形成框架式承载结构。弹簧工作时产生的反力由压盖、立柱和下部阀体共同承担，因此立柱直径、螺纹啮合长度以及上下连接面的平行度都需要在建模时保留清楚。顶部调节螺母和锁紧结构用于设定弹簧预紧量，实际产品中通常还会配合铅封或防护罩，防止运行参数被随意改动。模型将阀盖、弹簧、阀瓣、导向件、法兰、拉杆和紧固件分层表达，能够清楚展示内部载荷传递路径，而不是只表现外部壳体。

　　建模时应优先确定入口法兰外径、法兰厚度、螺栓孔分布圆、孔径以及阀门总高，这些尺寸直接决定安装空间。法兰密封面需要与管道法兰匹配，若用于蒸汽工况，通常还要结合公称压力等级校核密封面形式和螺栓规格。阀门上方需要预留调节和检修空间，侧面则要考虑出口接管、保温层以及扳手操作位置。弹簧中径、有效圈数、丝径和自由高度不能只按外观随意绘制，应与阀瓣行程、开启压力和弹簧刚度相协调；弹簧过软会导致开启后回座迟缓，过硬则可能造成开启滞后或排放量不足。

　　流道设计上，入口通道应尽量减少突扩和急转弯，使蒸汽到达阀座时流动稳定。阀瓣开启高度决定环向排放面积，升程不足会限制排量，升程过大又可能引起弹簧载荷急剧变化和阀瓣振荡。导向套与阀瓣之间需保留合理间隙，既要保证高温状态下不卡涩，也要控制间隙过大造成的振动。密封面通常堆焊或采用耐冲蚀材料，模型中可通过独立零件表达密封环，便于后续替换材料和细化图纸。

　　在蒸汽系统中，这类阀门属于超压保护元件，不作为日常截断调节使用。选型时需要依据设备允许工作压力、设计温度、额定排量和介质状态确定公称通径与弹簧等级；安装位置应避免靠近强烈振动源，出口管道不得形成额外载荷或冷凝水积聚。三维模型可用于布置校核、拆装演示、维护培训和阀门结构方案沟通，尤其适合检查法兰螺栓空间、弹簧腔轮廓、顶部调节距离以及与相邻管道的干涉关系。
