M16模数18齿直齿锥齿轮传动件

　　直齿锥齿轮多用于相交轴之间的动力与运动传递，常见轴交角为90度，在小型减速箱、农机传动端、轻工设备换向机构、机床附件进给单元以及输送线转角工位中都能见到这类结构。相比螺旋锥齿轮，直齿锥齿轮加工与检测门槛更低，装配时对轴向位置的调整逻辑直观，低速、中低载荷且对噪声没有极致要求的场合，选用直齿锥齿轮往往能在可靠性和维护成本之间取得较好平衡。

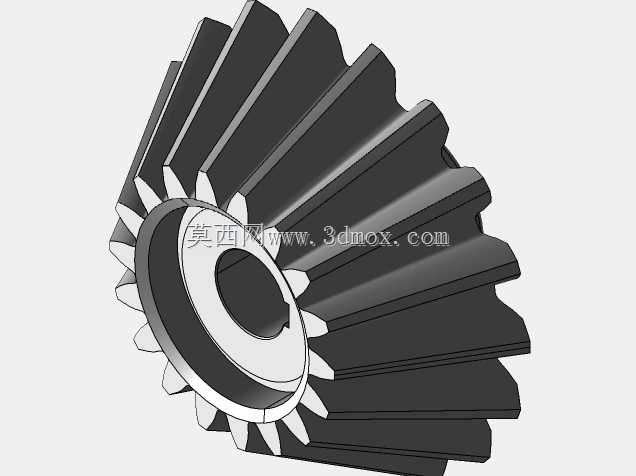

　　该件以M16、Z18为核心参数展开，齿部沿圆锥面分布，轮齿方向与节锥母线保持直齿锥齿轮的几何关系。建模时先确定分锥角、齿顶锥角与齿根锥角，再围绕轴线建立轮毂、腹板和轮缘的回转基体。大端齿形尺寸决定啮合接触区的外缘边界，小端齿形随锥距收缩，齿厚、齿高和齿槽宽度均按锥齿轮传动规律变化，不能简单用圆柱齿轮拉伸后切锥代替，否则在装配干涉检查和运动仿真中会出现齿面接触异常。

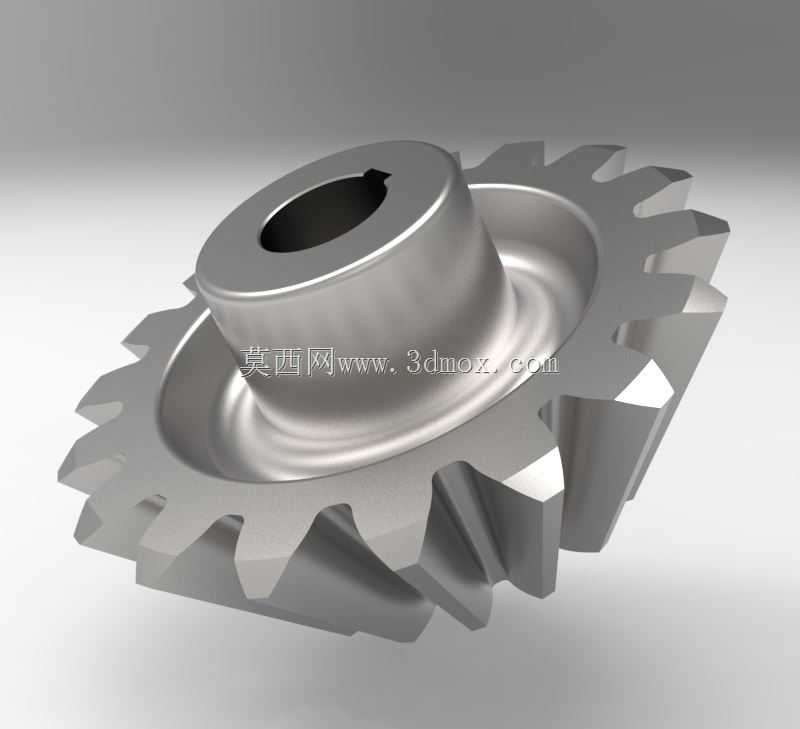

　　轮毂部分采用带中心孔的凸台结构，孔侧设置键槽，用于与输入或输出轴形成周向固定。实际选型时，中心孔与轴径采用过渡配合，键槽宽度、深度和端部倒角需要与对应平键、轴肩及锁紧件协调。轮毂外圆高出腹板，形成足够的支承长度，可降低齿轮在交变载荷下的偏摆趋势。腹板从轮毂向轮缘过渡，厚度在满足刚性的前提下适当收敛，既避免整体实心结构造成惯量和材料浪费，也保证齿圈背后有稳定支撑。

　　轮齿区域承受接触应力和齿根弯曲应力，齿顶与齿根过渡处不应保留尖锐棱边。三维设计中需要关注齿端倒角、齿根圆角以及轮毂端部倒角，这些细节在热处理、磨削和装配过程中直接影响应力集中水平。齿轮背锥面、安装端面和中心孔应保持明确的同轴与垂直关系，安装端面通常作为轴向定位基准，靠轴肩或套筒压紧；若基准面跳动过大，啮合斑点会偏向齿端，造成局部磨损、发热和噪声增大。

　　从安装边界看，这类锥齿轮不能只核对单体外轮廓直径。装配空间需要同时容纳节锥顶点附近的啮合区域、配对齿轮的轮毂以及轴承、挡圈、套筒等周边零件。检查运动包络时，应让两齿轮按理论轴交角布置，沿各自轴线做少量位移调整，观察齿顶与配对齿根、轮毂与箱体、腹板与润滑挡板之间的间隙。齿侧间隙要结合工况温度、润滑方式和载荷冲击预留，过小将导致热态卡滞，过大则会在换向时产生冲击。

　　在设备用途上，该齿轮可作为换向传动的主动件或从动件。主动侧通过键连接接收扭矩，轮齿将旋转运动按相交轴路径传递给配对锥齿轮，使动力方向在紧凑空间内完成转换。其适合转速相对稳定、启停冲击可控的传动节点；若用于高速工况，应进一步提高齿形精度、优化润滑，并复核动平衡与轴承刚度。对于开式传动，需增加防护罩并保证润滑脂能够到达啮合区；对于箱体内闭式传动，箱体孔系中心距、轴线交点高度和轴承预紧状态都会影响最终啮合质量。

　　建模过程中，回转体基础特征应保持壁厚均匀，齿部阵列或齿形生成逻辑需与锥度方向一致。腹板与轮缘交接处宜保留平滑过渡，避免截面突变。键槽位置要结合受力方向确定，通常使键侧面承担主要周向载荷，槽端不要延伸到轮毂有效支承范围之外。中心孔端部倒角可引导轴件装入，齿坯外边缘倒角则便于搬运和装配。完成零件建模后，应按实际轴系建立配对齿轮、轴、键和轴承的简化装配，通过干涉检查确认最小间隙，再通过运动仿真观察整周转动中齿面接触与齿顶间隙变化。

　　结构设计的重点不在于单纯还原齿形外观，而在于把锥齿轮的几何参数、定位基准、载荷路径和安装空间统一起来。齿圈负责啮合传力，腹板负责连接并控制刚性与重量，轮毂负责把载荷可靠传递到轴上，键槽则承担扭矩转换。各部分尺寸相互制约：轮毂过短会削弱支承，腹板过薄会引发振动，轮缘过薄会影响齿根强度，齿端空间不足则会给装配和润滑带来困难。围绕这些边界完成的三维模型，可直接用于结构评审、装配校核、加工沟通和设备选型确认。
