剖分式偏心连杆传动夹持座结构

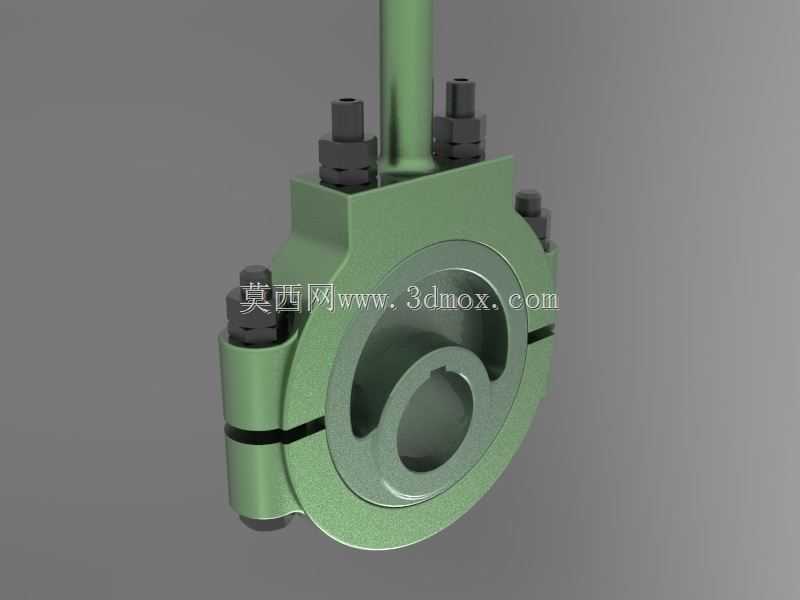

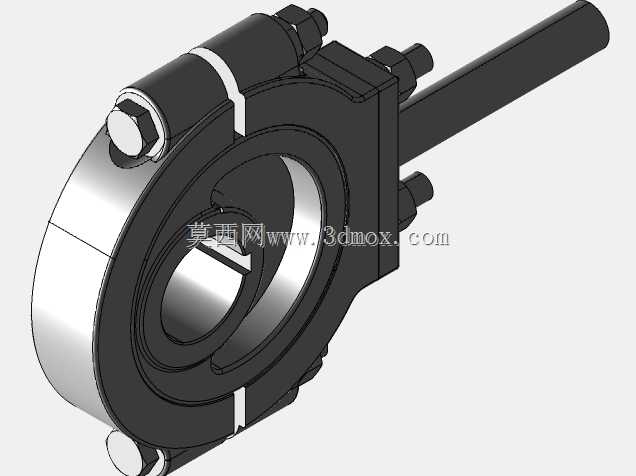

　　这套三维结构呈现的是典型剖分式偏心连杆夹持座，常见于中小型往复式动力机械、柱塞泵、曲柄滑块机构以及需要把旋转运动转化为直线往复运动的传动末端。主体采用上下对开的环形壳体包裹偏心轮，侧面通过高强度螺栓预紧，使两半壳体在装配后形成稳定的封闭轴承腔。这种结构在维修现场很有优势：当内部偏心套、轴瓦或滑动面磨损后，不必沿轴向整体拆除长轴和相邻部件，只需松开侧部紧固件即可打开壳体，完成检查、更换和间隙复测。

　　从实际布置看，环形主体承担径向载荷与部分倾覆力矩，中心偏心孔用于安装偏心轴或偏心套。偏心轮廓在轴转动时产生可控的偏心距，进而带动外侧连杆或夹持部件做周期性往复动作。模型中壳体外侧保留了较厚的承力壁面，环形开口处设置横向分缝，分缝两侧通过螺栓夹紧，既能保证轴瓦压紧，又能通过微量弹性变形适配装配公差。顶部伸出的杆状结构对应连杆或导向连接部位，其根部与壳体一体过渡，避免应力在拐角处集中；杆端和周边黑色紧固件表示锁紧螺母、垫块或连接接头，用于和外部执行件固定。

　　设计这类部件时，首先要确定偏心距、轴径和连杆受力方向。偏心距直接决定输出行程，轴径决定接触比压和疲劳安全系数，连杆方向则影响壳体螺栓的布置角度。若偏心机构用于泵类设备，壳体内部通常需要预留润滑通道或耐磨衬套安装空间；若用于压力传动，则要重点校核剖分面在峰值载荷下是否会出现张开趋势。模型中的螺栓分布在环形壳体两侧及顶部连接区域，说明设计上兼顾了周向抱紧和轴向定位，紧固件预紧后可让剖分面保持足够摩擦锁合。

　　外形边界方面，环形外径是整机布置时最需要关注的干涉尺寸，偏心轮旋转过程中虽然外轮廓被壳体约束，但壳体本身要在机架内保留拆装空间。顶部杆件向上延伸，选型和布局时需确认其直线运动包络，避免与防护罩、管路或机架横梁碰撞。侧向螺栓头和螺母突出于壳体外圆，实际维护需要预留扳手回转空间；若设备空间紧凑，可在三维环境中同步模拟套筒操作角度，而不能只按零件理论外形判断可装配性。底部和侧面的小凸台用于定位、支承或安装耐磨件，能够减少壳体在往复载荷下的错位。

　　从建模思路看，该结构适合先建立偏心轴运动中心线，再以环形内腔为基准生成剖分壳体，随后补充螺栓孔、沉台、顶部连杆和锁紧件。装配时应保证两半壳体同轴度、剖分面贴合度以及偏心套与内孔的配合间隙。过紧会造成发热和卡滞，过松则会在交变载荷下产生冲击噪声。工程应用中，这类偏心夹持座往往处在动力传递链的关键位置，其结构可靠性直接关系到往复行程精度、设备振动水平和检修周期。通过完整三维模型，可以在加工前核对运动包络、拆装顺序、润滑位置和紧固件可达性，从而降低样机阶段反复修改的风险。
