旋转铰接式金属承重链条结构

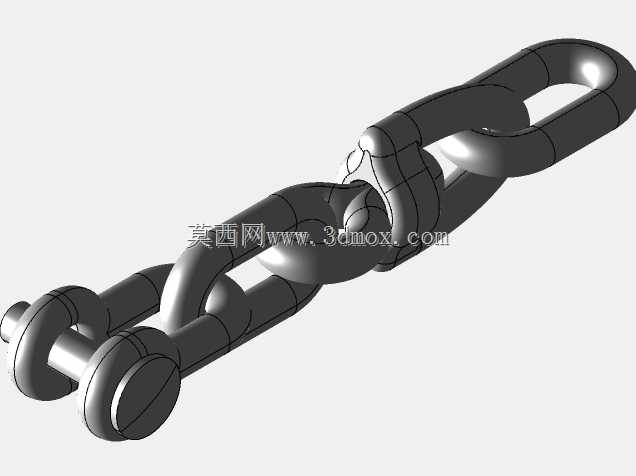

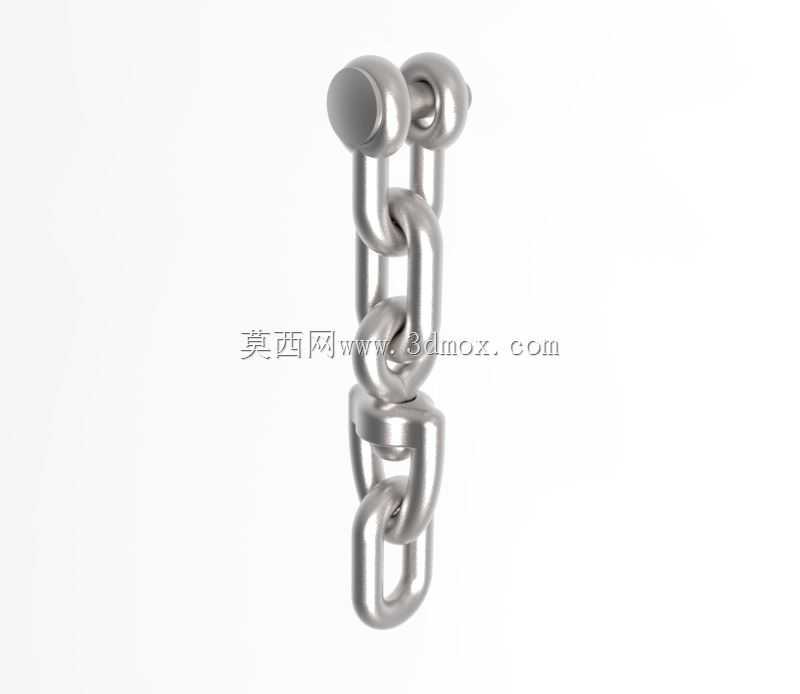

　　该结构呈现的是一段由多个闭合链环依次穿接而成的金属承重链条，顶端设置带圆柱端头的旋转铰接座，链节之间采用相互套合的闭环连接方式，每一处链环交接位置都保留充足转动间隙，使整段链条在受拉状态下仍可沿多个方向自由弯折、扭转，不会因链节间刚性干涉出现卡滞。

　　从实际工程使用场景来看，这类带旋转端头的铰接链条常出现在起重吊装索具、设备限位牵引、工装夹具吊挂、输送线张紧机构、防护门配重悬挂以及小型升降装置的柔性传力路径中。顶端的圆柱端头可直接穿入设备机架的铰接孔位，通过销轴或开口销完成轴向限位，端头与首节链环之间为回转配合，链条承受拉力时端头可随链环摆动自行调整角度，避免吊装或牵引过程中链条发生扭结，降低链环局部受弯产生的附加应力。

　　链节采用等截面圆棒弯制后对接成型的闭环结构，每一节链环的轮廓为长圆形，两端为半圆弧过渡、中段为平行直边，相邻链环在穿接后接触面集中在圆弧内侧区域。受拉时载荷沿链环直边轴向传递，圆弧段将拉力平滑分流至对接焊缝位置，这种构型相比开口挂钩类连接件，不存在意外脱开的风险，整条传力路径连续封闭，适合存在振动、晃动的工况。设计链环截面直径时，需要结合额定工作拉力校核圆弧内侧的拉伸应力与弯曲叠加应力，链环对接位置需保证焊透并打磨圆滑，避免应力集中源在反复加载下萌生裂纹。

　　安装边界方面，顶端圆柱端头的直径决定了配套铰接孔的加工尺寸，孔与销轴之间通常采用间隙配合，保证端头可绕销轴自由转动；链环的宽度、厚度以及单节长度决定了链条弯折时所需的最小空间，在布置穿链通道时，通道内壁转角需要做圆弧导向，转角半径不能小于链环端部圆弧半径，防止链条拉动时链环卡在棱角位置。链条处于竖直悬挂状态时，各链环会在自重下自然顺直排列；当牵引方向发生偏移，链环之间的铰接点会依次转动，自动适配拉力方向，不需要额外加装转向接头。

　　建模过程中，链环部分可先绘制单节长圆闭环的扫掠路径，以圆形截面沿路径扫掠得到实体，相邻链环沿链条轴向错开90度方位穿接，保证每一对配合链环的接触面贴合均匀；顶端旋转座分为圆柱端头和连接耳两部分，连接耳的开槽宽度略大于链环棒料直径，链环端部嵌入槽内后通过横向销轴完成铰接，开槽两侧耳板的厚度需要结合剪切强度校核，保证销轴孔位置不会在满载拉力下发生撕裂。

　　在装配校验环节，需要逐一检查相邻链环在极限弯折角度下的干涉情况：当链条向单侧弯折至最大角度时，相邻链环的直边外侧会相互贴合，这个接触位置就是链条的最小弯曲半径限位点，设计时要保证该状态下链环表面为面接触而非棱边挤压，避免局部压强过大造成链环表面压伤。如果用于吊装场景，还需要在链节表面预留镀锌或抛光处理的厚度余量，三维建模时将链环配合面的间隙控制在合理范围，既不能间隙过小导致表面处理后链节转动卡滞，也不能间隙过大使得链条受载时晃动量超标。

　　这类链条不同于输送链的带滚子结构，没有配套链轮啮合需求，核心功能是柔性传递拉力，因此链节外形不需要加工齿形配合面，整体结构简洁，受力路径明确，在需要柔性连接、允许一定方向偏移的机械结构中，能够补偿安装位置误差，抵消设备运行产生的振动冲击，替代刚性拉杆完成两部件之间的力传递。
