三排滚子链条链轮传动结构

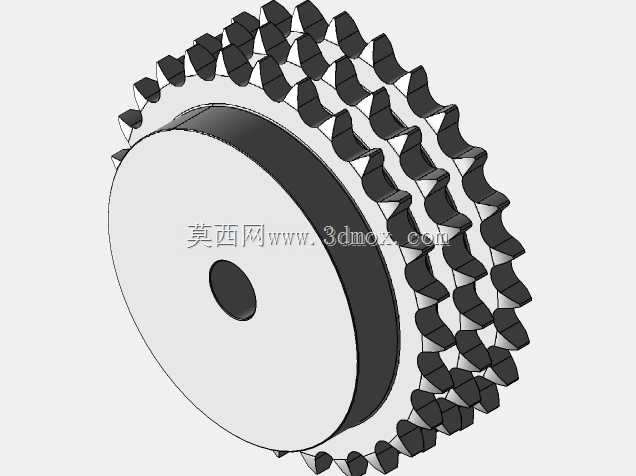

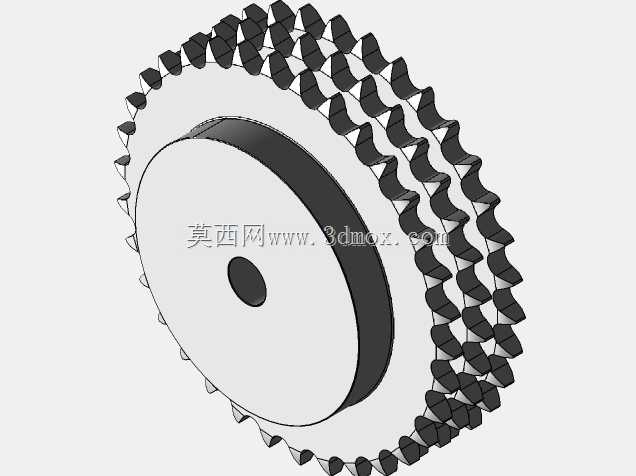

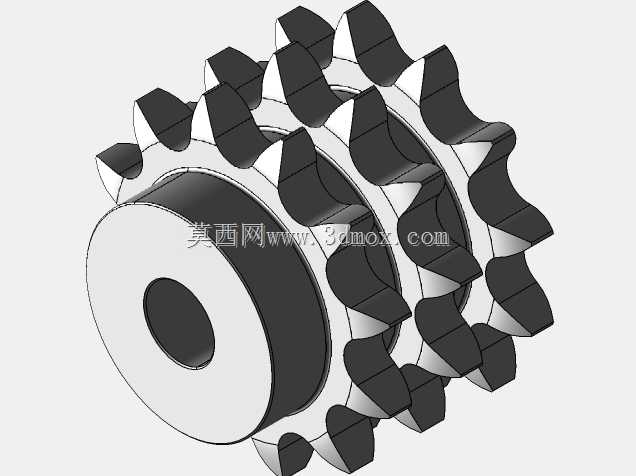

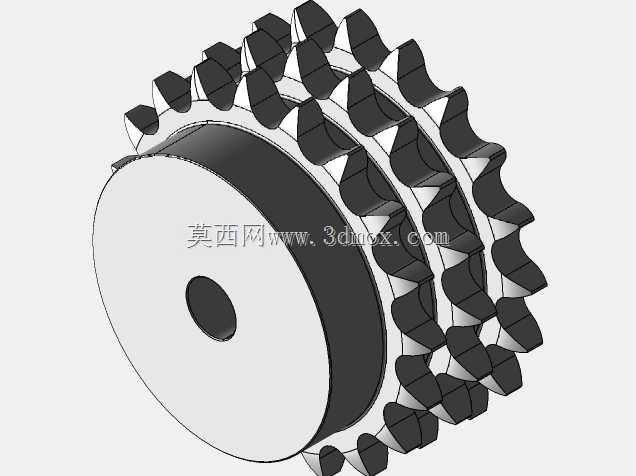

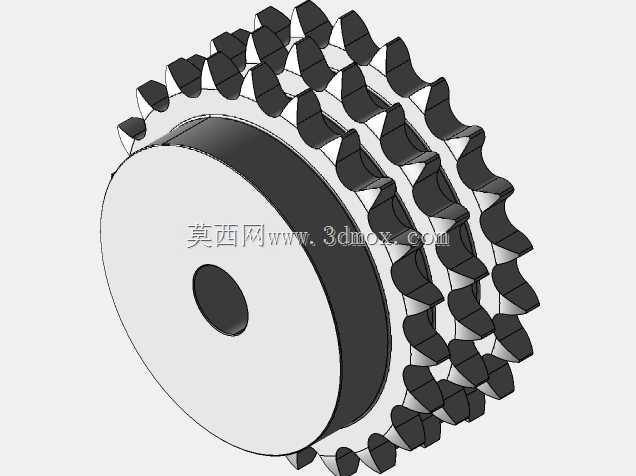

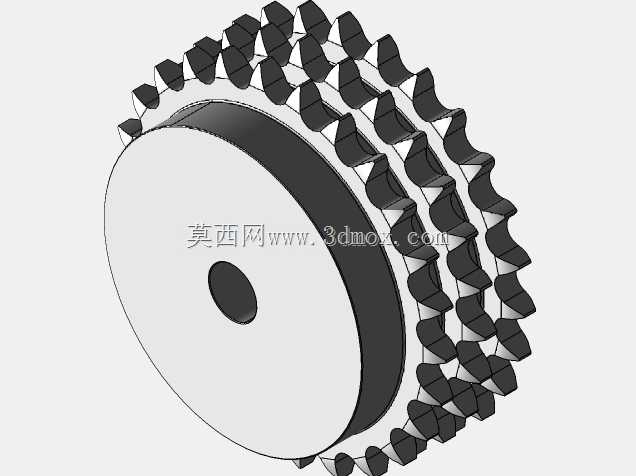

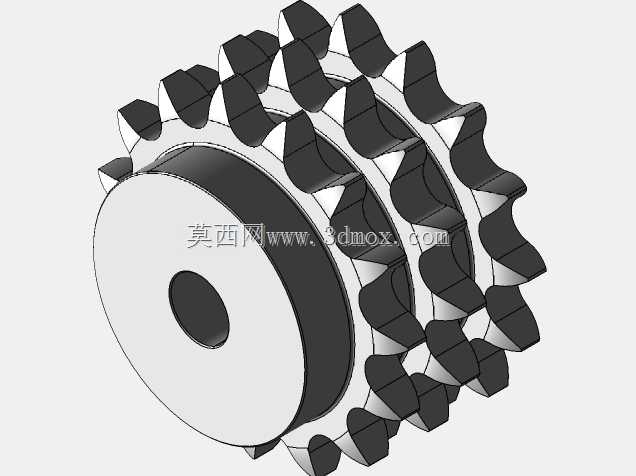

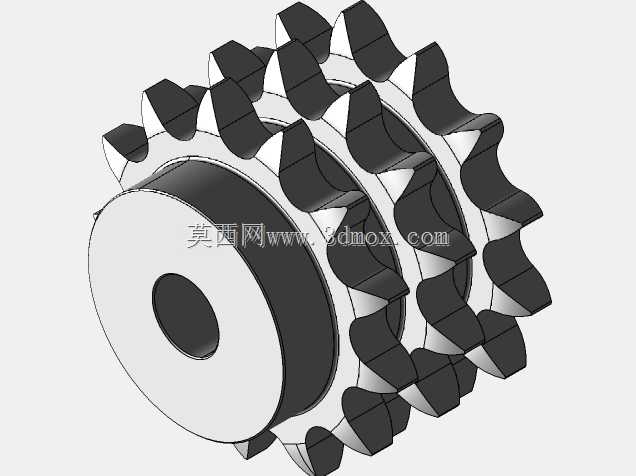

　　该零件为三排滚子链配套链轮，采用DIN 8187标准中10B-3链条规格进行齿形匹配设计，属于重载链传动系统的核心啮合部件，在工业现场的长距离动力传递、多工位同步输送、大扭矩低速传动场景中应用广泛。实际设备布局里，这类三排链轮常出现在重型板式给料机的头尾轴、冶金生产线的辊道传动端、农机收割装置的动力分路、矿山输送设备的张紧轴以及包装机械的重载输送链驱动端，相比单排链轮，它能在不增大链轮节圆直径的前提下，将链条承载能力近似提升三倍，有效避免单排链条在冲击载荷下发生跳齿、断链或销轴过载剪切的问题。

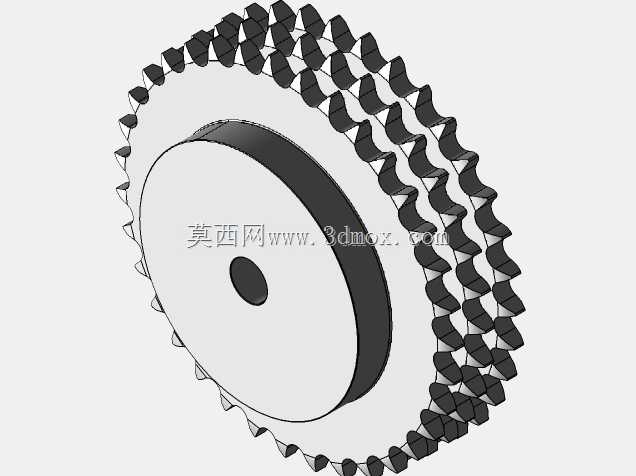

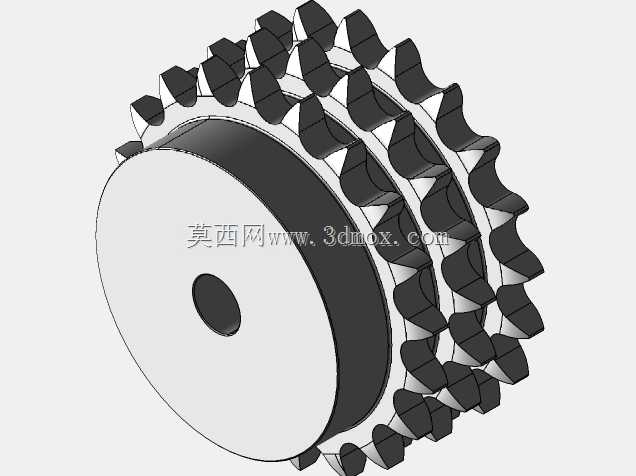

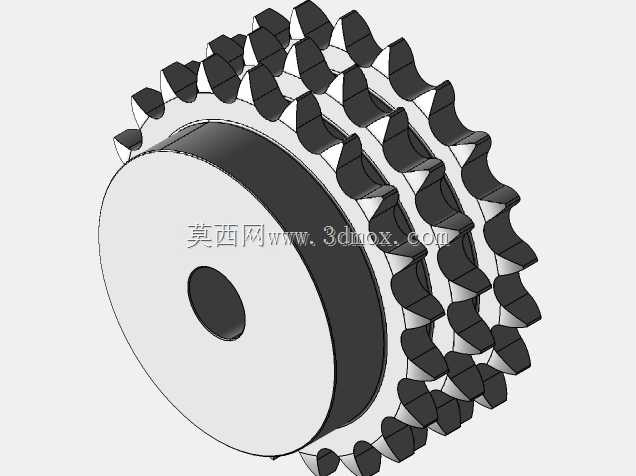

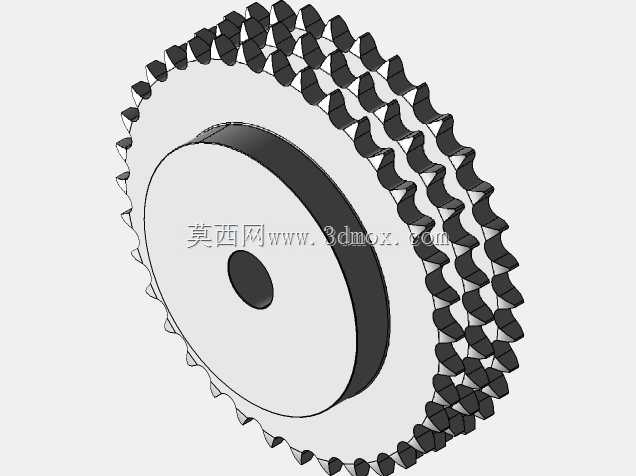

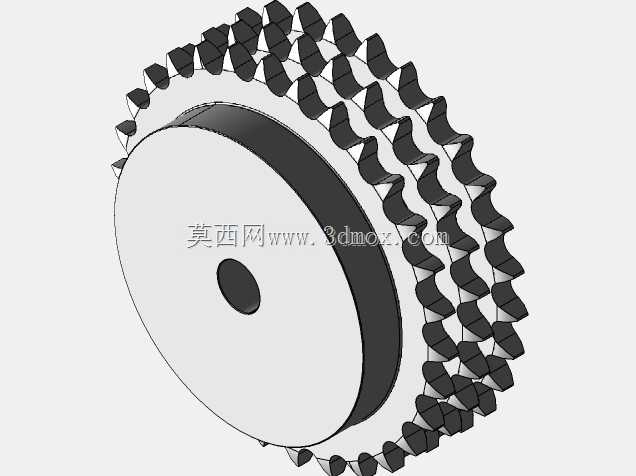

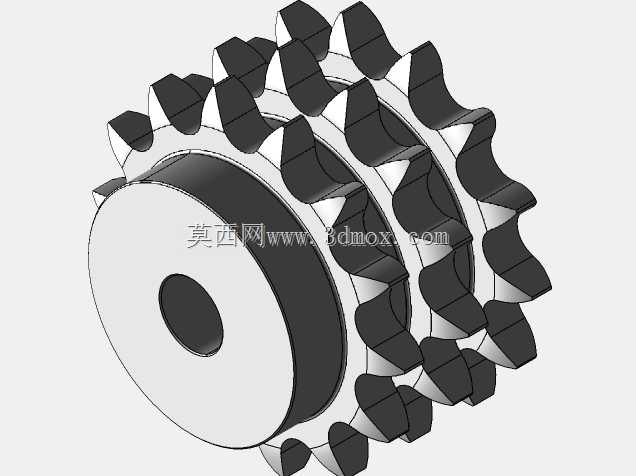

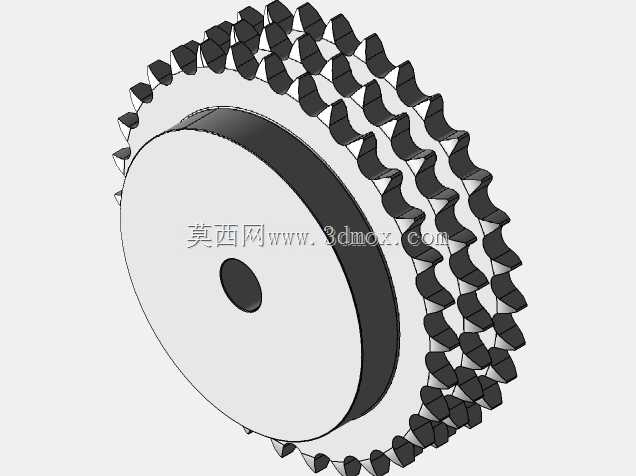

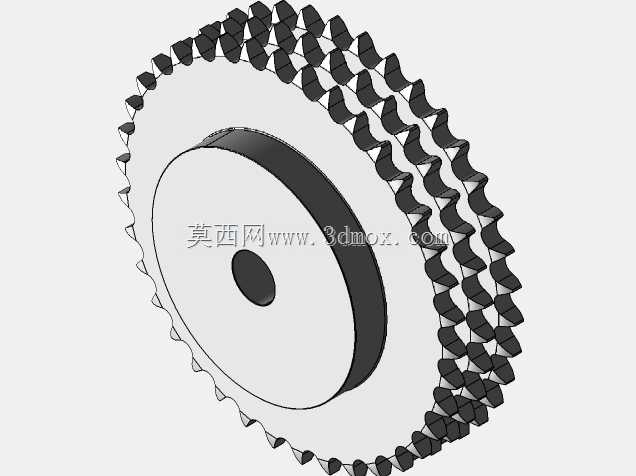

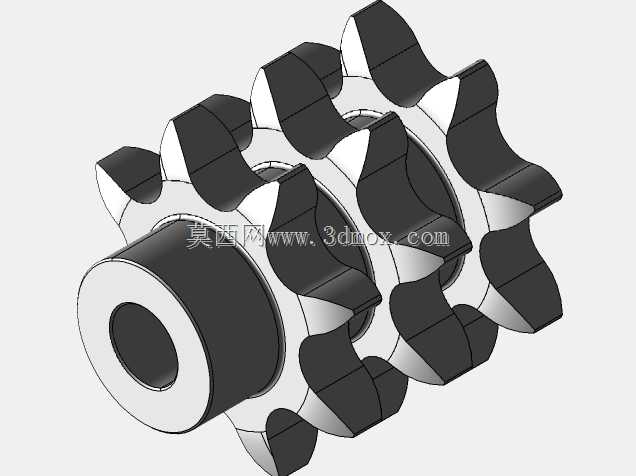

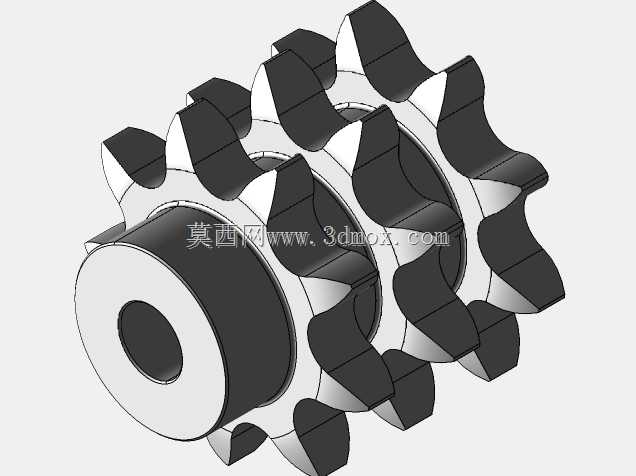

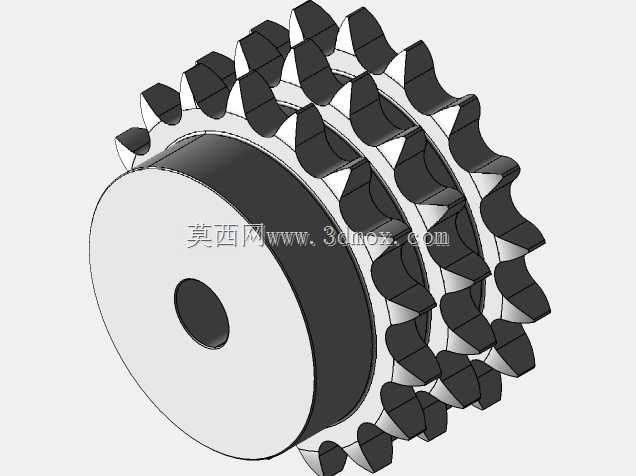

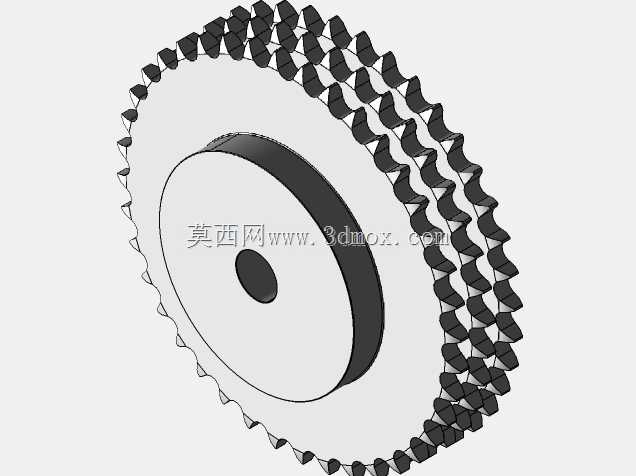

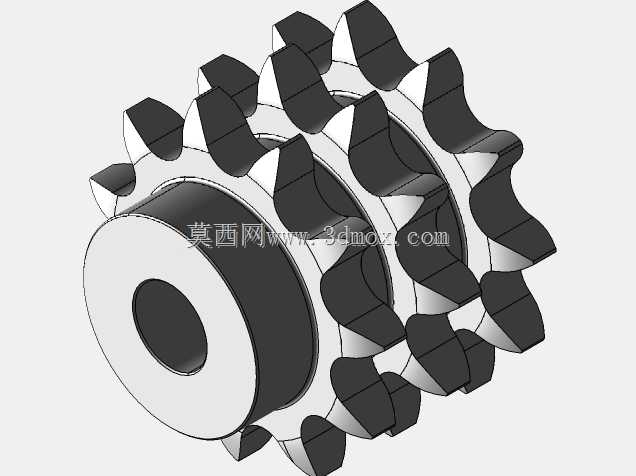

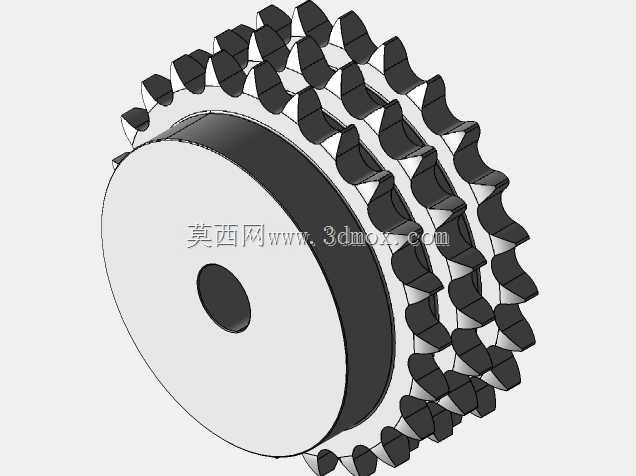

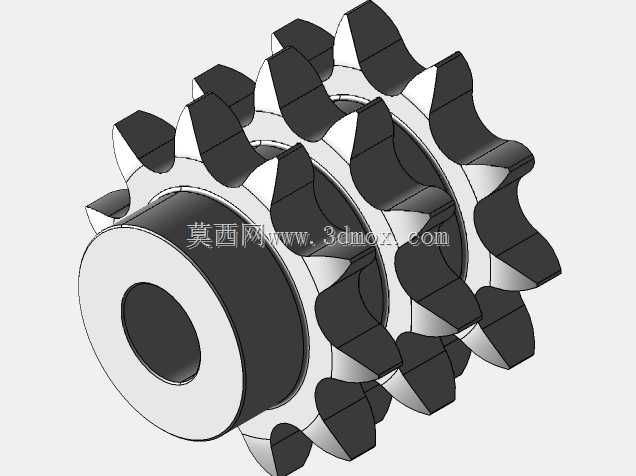

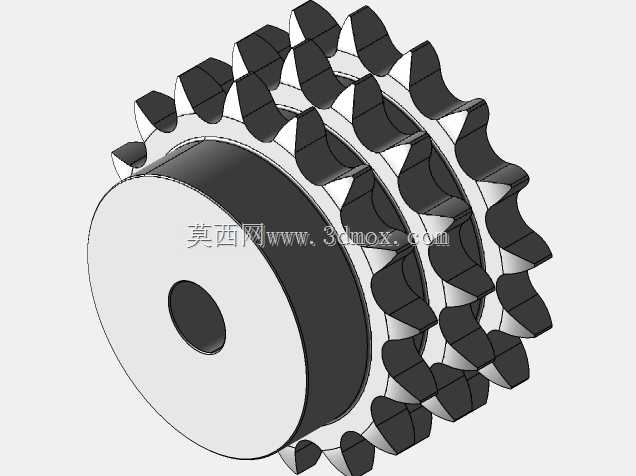

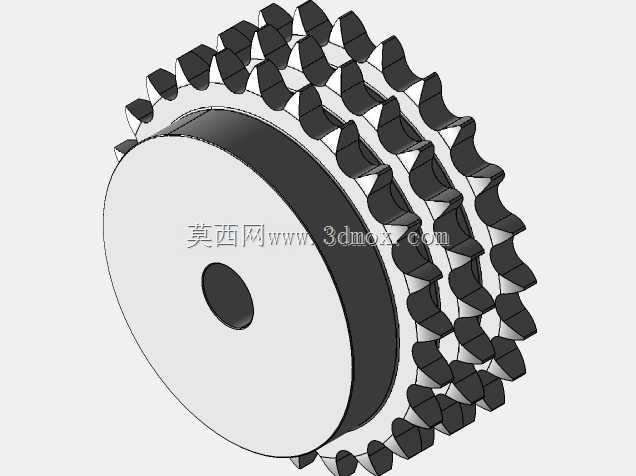

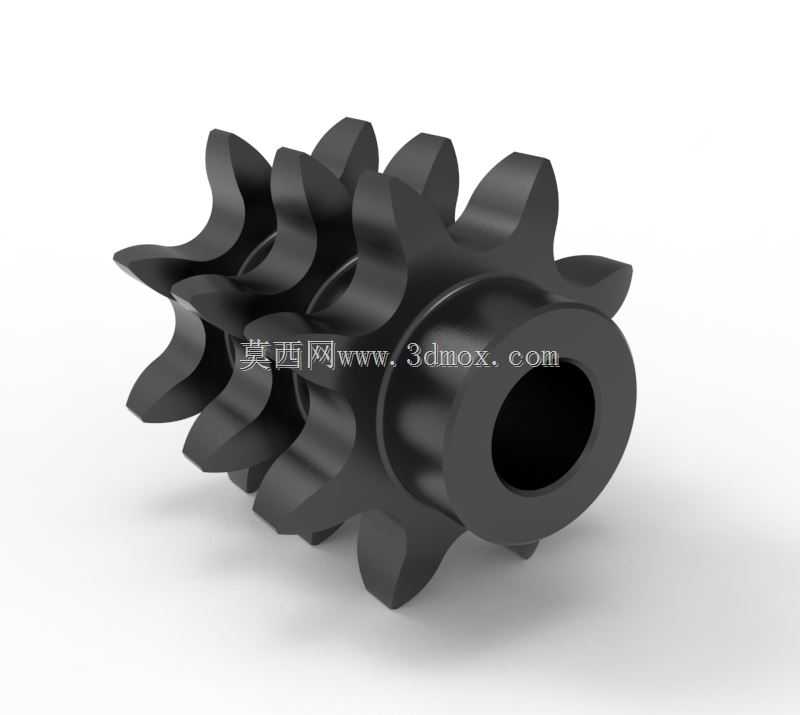

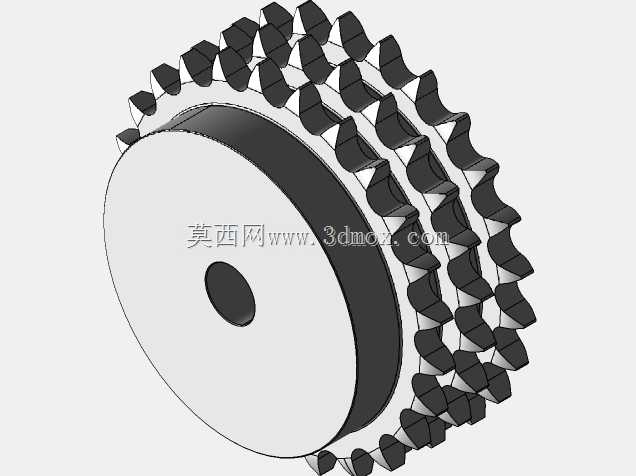

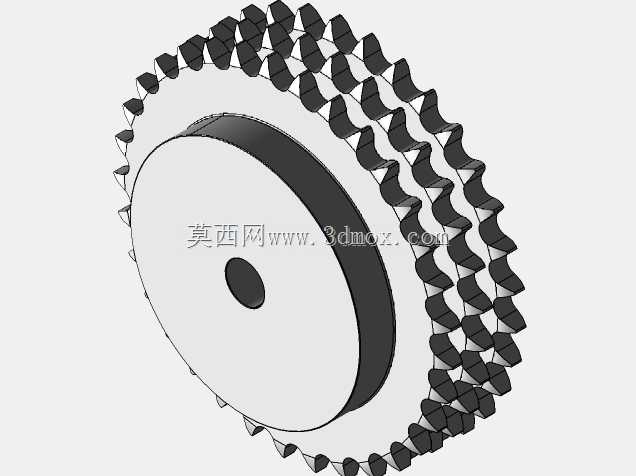

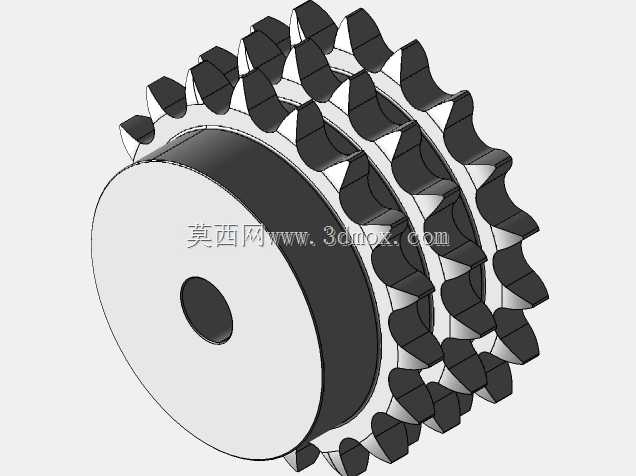

　　从结构功能上看，零件沿轴向并列加工出三组完全相同的齿形，每一组齿槽都对应一排10B滚子链的啮合位置，三排齿之间保留有与链条链板间隙匹配的隔距，保证三排链条在运行中互不干涉、受力均匀。链轮中心为贯通式轴孔，可直接穿入传动轴，通过键连接传递扭矩；轮毂部分向一侧适当延伸，增加与轴的配合长度，提升悬臂安装时的支撑刚度，减少链轮在交变载荷下的偏摆。齿顶与齿廓按照滚子链啮合规律生成，齿侧圆弧能够在链条啮入和啮出时平滑引导滚子落位，降低多边形效应带来的速度波动，同时减少滚子与齿面的冲击磨损。

　　设计思路上，三排结构优先解决的是空间受限条件下的承载能力问题。若在相同节距下改用单排链轮传递同等扭矩，往往需要增大链条规格或增加链轮齿数，导致整机中心距、轴径和壳体尺寸同步放大；而采用多排链轮后，径向轮廓基本保持不变，仅在轴向增加宽度，便于在已有设备的轴系上进行升级替换。齿形建模时需要严格控制节距、滚子直径、齿根圆直径和量柱测量距，三排齿的周向相位必须完全一致，否则会出现三排链条不同步、局部链节受拉偏载的情况。轴向齿宽、排距以及排间倒角也需要与标准链条的内节内宽、外链板间隙相匹配，保证链节能够顺利嵌入，运行中不发生卡滞。

　　外形与安装边界方面，该链轮属于小齿数多排结构，径向尺寸紧凑，适合安装在传动箱内部或设备机架侧边。轴孔直径、键槽尺寸和轮毂外径决定了传动轴的最小配合段长度，设计时应校核轴的扭转强度以及链轮轮毂的挤压应力。轴向总宽度由三排齿宽和排间间距构成，在布置轴承、挡圈和锁紧件时，需要预留链条侧向偏移量以及安装拆卸空间；若采用悬臂安装，应尽量让链轮中心靠近轴承支撑位置，以降低轴的弯矩。齿面通常需要进行淬火处理，使齿廓接触区具备较高硬度，而芯部保持韧性，以承受频繁启动、反转和载荷冲击。

　　在整机装配关系中，链轮与配对链轮需保证轴线平行、轮齿对中，三排链条应同时张紧，避免某一排提前受力。中心距设计不宜过小，否则链条包角不足、啮合齿数减少；也不宜过大，否则链条松边会产生明显颤动。实际选型时，还要结合转速、传动比、润滑条件和环境粉尘情况确定齿面硬度与材料热处理方式。该三维结构完整表达了多排齿、轮毂、中心孔及齿间过渡关系，可用于链传动方案校核、设备干涉检查、维护备件测绘以及非标输送设备的轴系布局设计。
