模数9齿数14带键槽直齿圆柱齿轮

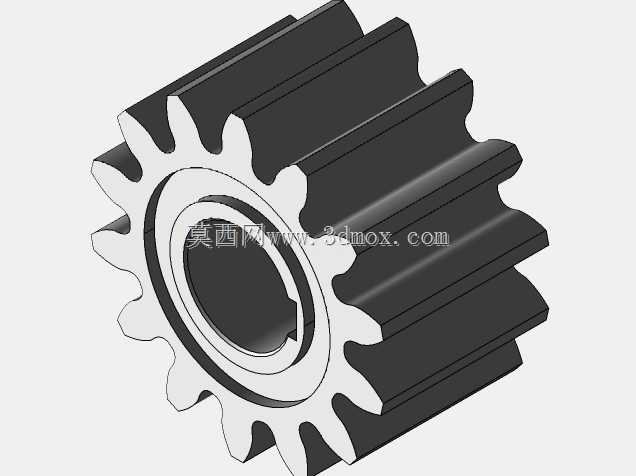

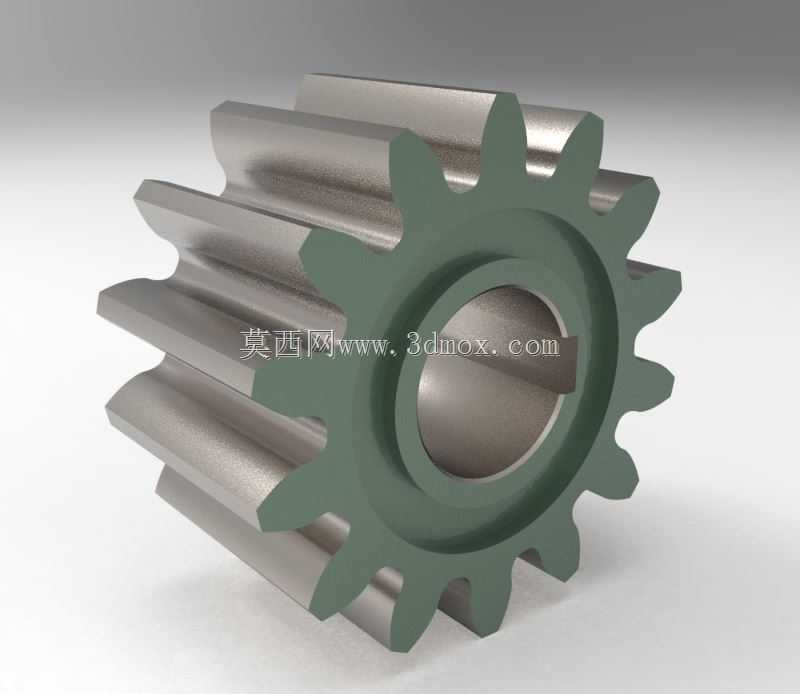

　　这套直齿圆柱齿轮的三维结构围绕重载低速开式传动场景搭建，齿部参数取模数9、齿数14，齿宽方向做了加长设计，适配矿山给料机、小型输送辊道、农业耕整设备以及轻工包装线的低速动力输出端。从实际装机边界来看，齿轮中心加工出贯通安装孔，孔壁单侧开出标准平键槽，装配时可直接套入对应直径的传动轴，通过平键传递扭矩，避免轴与轮毂之间出现打滑窜动；轮毂端面与齿圈之间设置过渡台阶，既给轴端挡圈、锁紧螺母留出轴向定位空间，也能在齿轮压装到位后抵住轴肩，控制传动副的轴向啮合位置。

　　齿形采用标准渐开线直齿廓，建模时齿顶圆、齿根圆、分度圆的几何关系严格按齿轮啮合原理推导，齿根处保留自然过渡圆角，没有尖锐应力集中棱边。实际加工场景中，这类大模数小齿数齿轮常采用45钢锻坯先做正火处理，粗车外形后滚齿加工齿形，齿面可根据载荷等级选择中频淬火，硬化层深度控制在合理区间，既保证齿面接触强度，又让齿芯保留足够韧性，抵御频繁启停带来的冲击载荷。

　　从传动布局角度考虑，14齿的小齿轮通常作为主动轮配对大齿数从动轮使用，单级即可获得较大减速比，降低从动轴输出转速、放大输出扭矩。直齿结构的优势在于啮合时齿向接触线平行于齿轮轴线，轴向力几乎为零，选配支撑轴承时无需额外承受轴向载荷，可简化轴承座的结构设计，降低整机加工与装配成本；同时直齿轮的装配对中要求更直观，现场检修更换时，只需保证两轴平行度、齿侧间隙在规范范围内，即可平稳运行，对维保人员的技能门槛更友好。

　　外形尺寸方面，模数9的齿轮齿顶高、齿根高按标准齿制取值，整体齿顶圆直径随齿数14确定，轮毂外径大于齿根圆直径，拓宽了轮毂与轴的配合接触面积，分散键槽周边的挤压应力；齿轮两端面做平齐加工，齿宽方向的有效啮合长度大于配对齿宽，允许安装时存在少量轴向错位余量，不会出现局部齿面偏载。安装过程中需注意，轴与孔的配合常选过渡配合，压装前清理配合面毛刺，键槽两侧与平键采用小间隙配合，保证扭矩传递均匀；齿轮就位后盘动转轴，检查全齿宽啮合接触斑点，接触区域应分布在齿面节线附近，若出现齿顶或齿根单边接触，需微调两轴中心距与平行度。

　　这类齿轮在开式传动工况中，齿面易落入粉尘、碎屑，建模时齿根留出足够排屑间隙，日常运维可定期涂抹润滑脂，减缓磨粒磨损；相较于斜齿轮，直齿圆柱齿轮加工无需差动挂轮、螺旋角校正工序，中小批量生产时制造成本更低，交期更快，非常适合结构简单、维护条件有限的现场设备。三维模型完整还原了轮齿、轮毂、中心孔、键槽的所有几何细节，设计人员可直接将其装入传动总成，校验齿轮与箱体内壁、轴承端盖、相邻紧固件的运动间隙，提前排查干涉问题，也可基于该模型派生工程图，标注尺寸公差、形位公差与热处理要求，直接对接生产加工环节。在选型校核阶段，工程师可结合输入转速、传递功率、每日工作时长，验算齿面接触疲劳强度与齿根弯曲疲劳强度，确认该模数与齿宽组合能否覆盖设备的峰值载荷，避免出现断齿、齿面点蚀等早期失效形式。
