德标短节距滚子链传动链轮结构

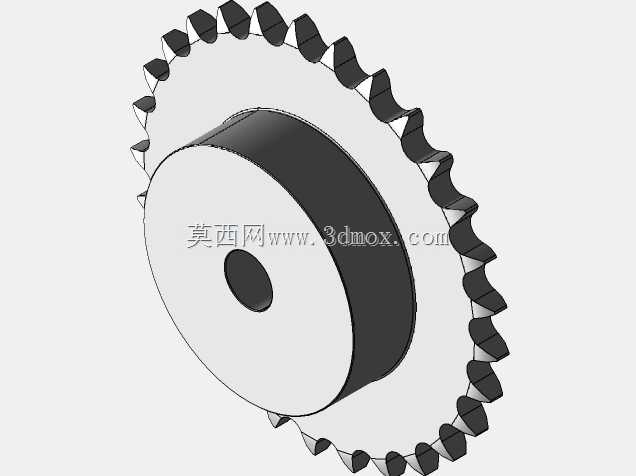

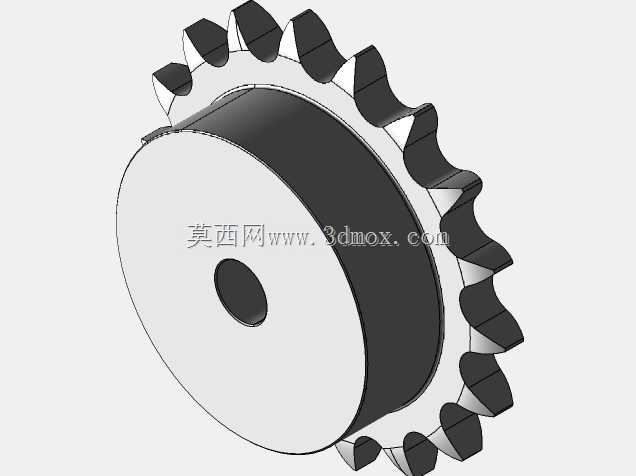

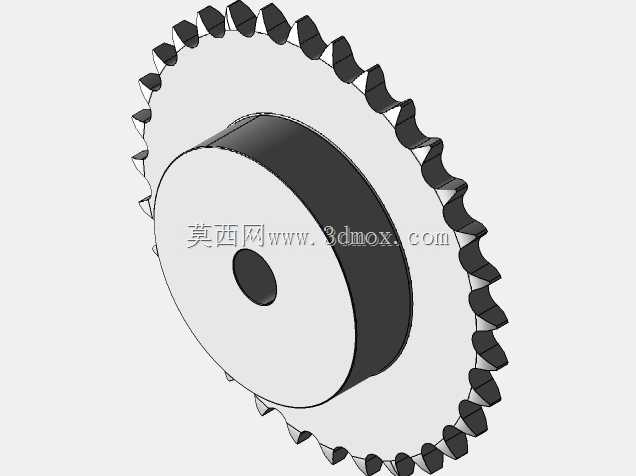

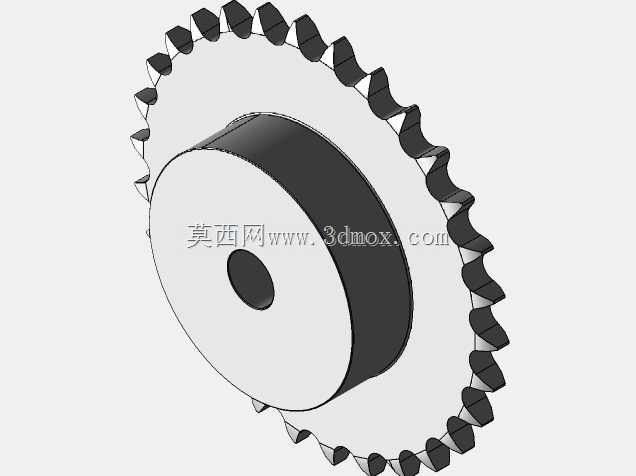

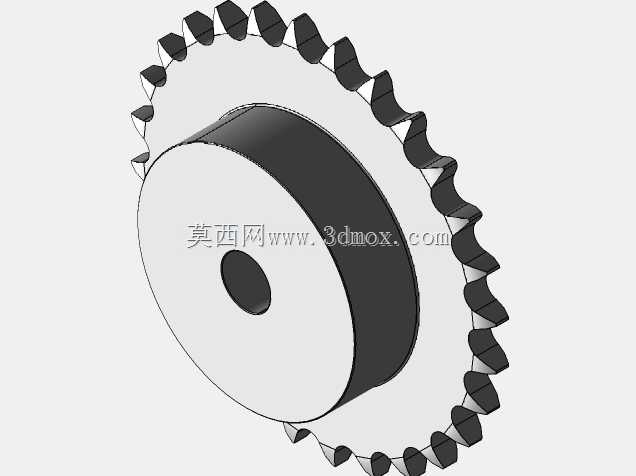

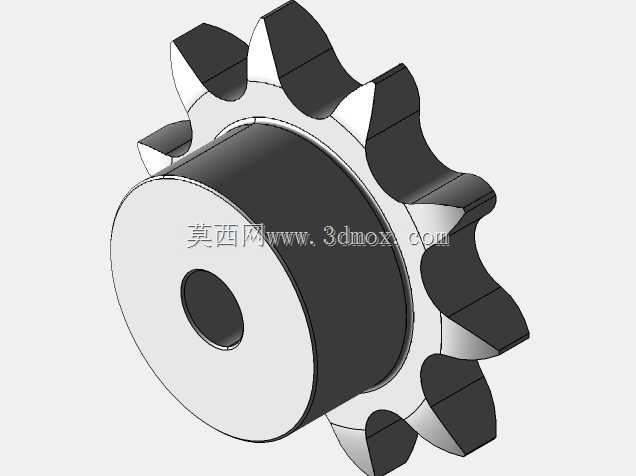

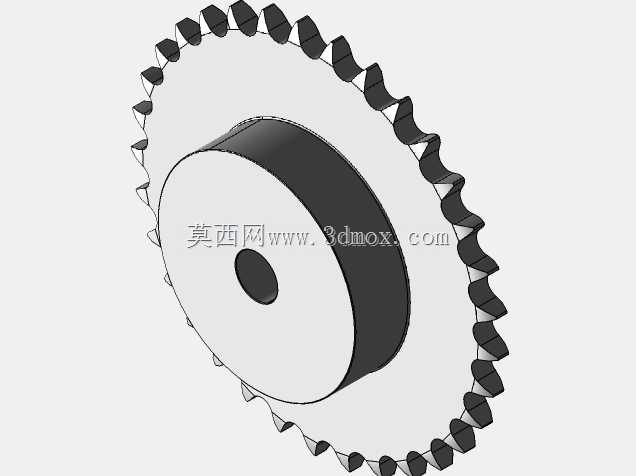

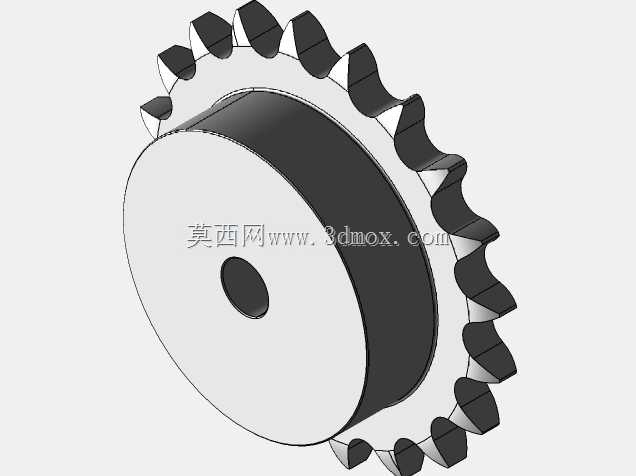

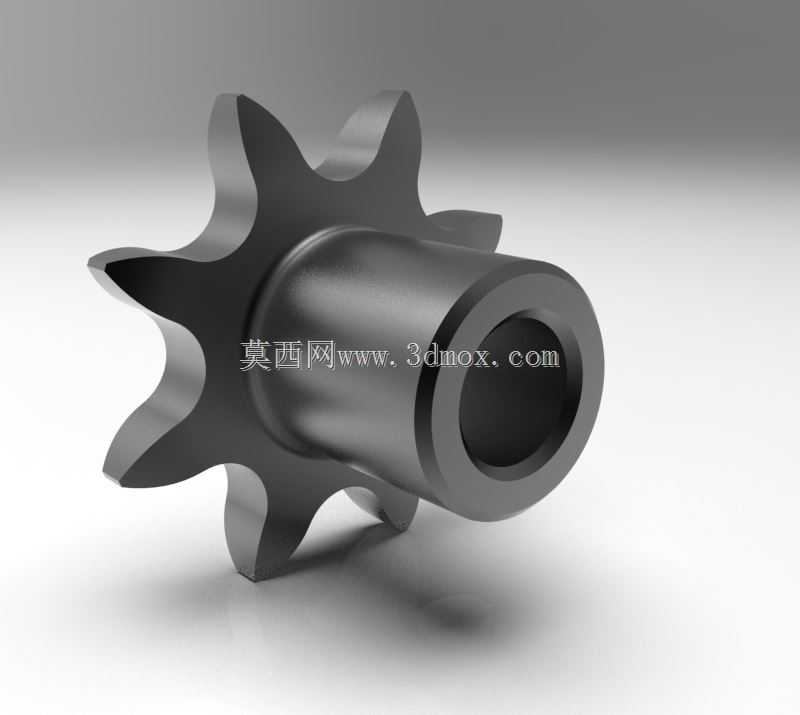

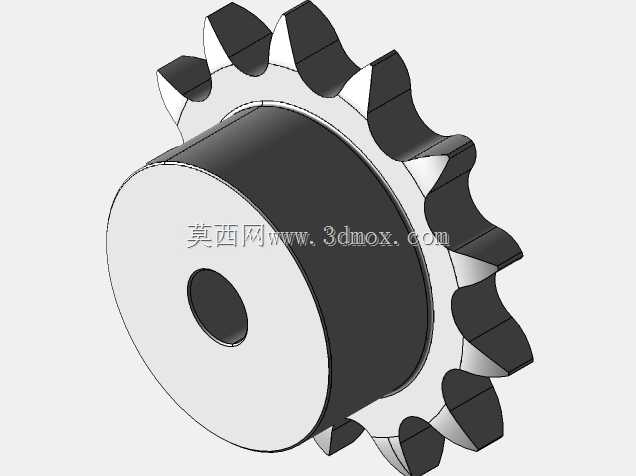

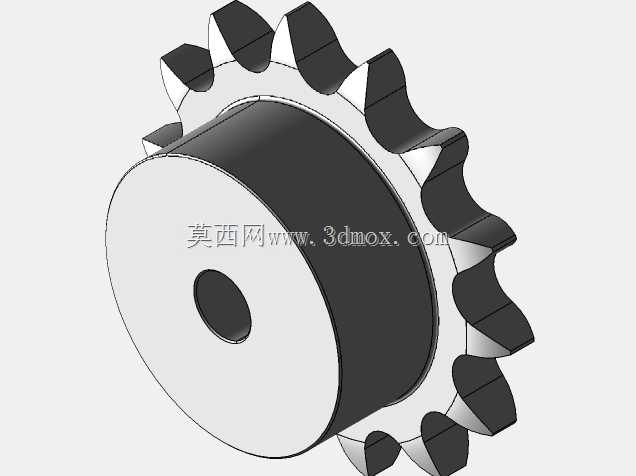

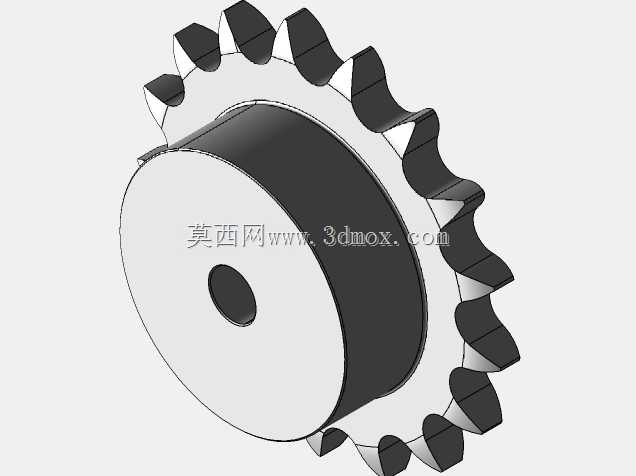

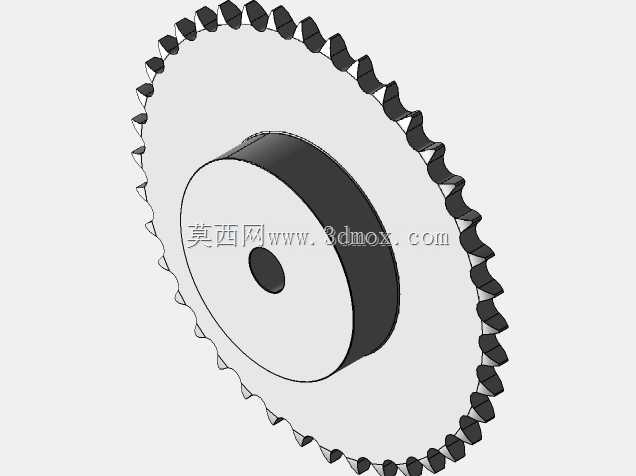

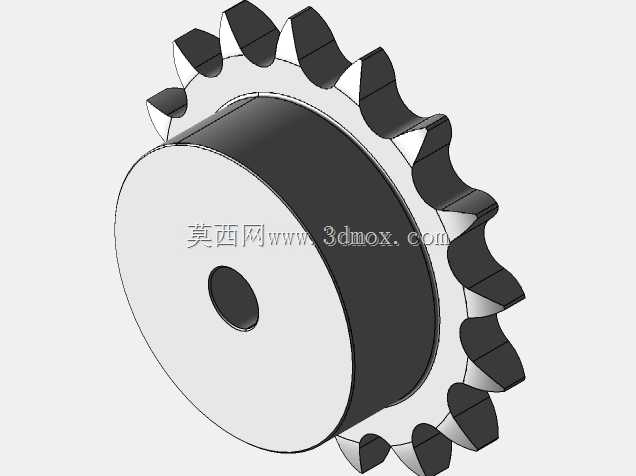

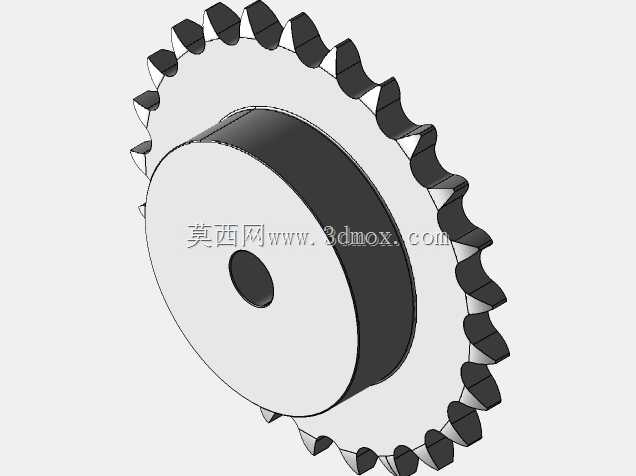

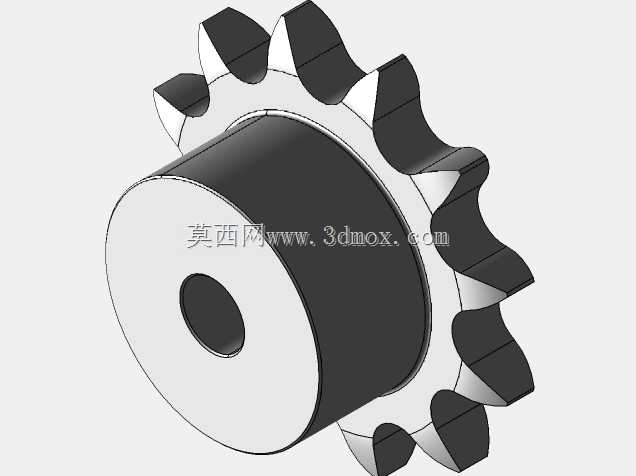

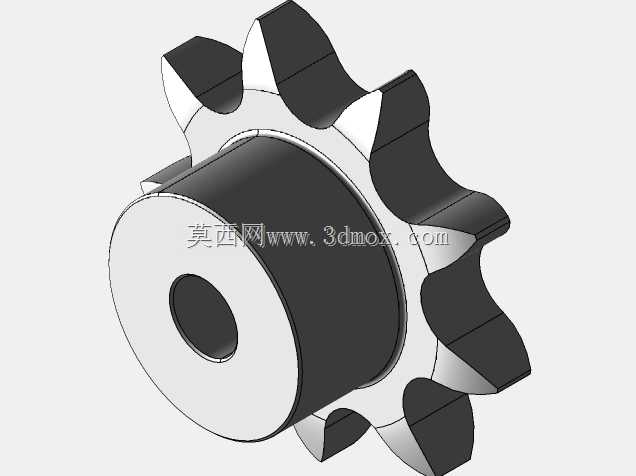

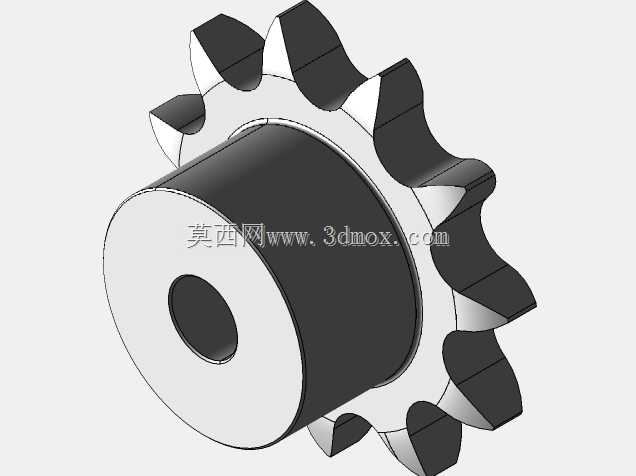

　　该零件属于短节距滚子链传动系统中的主动或从动链轮，结构采用带单侧延伸轮毂的齿盘形式，齿圈部分按DIN 8187标准中10B-1链条规格完成齿形匹配，主要用于输送线、包装设备、轻工机械以及小型传动机构中，将旋转扭矩通过链条啮合传递至相邻轴系，相比带传动具备确定传动比、低速重载下打滑风险低、对中心距偏差容忍度较好的特点。

　　从实际装配边界来看，链轮中心为贯通孔结构，用于穿入传动轴，延伸出的圆柱轮毂可增加与轴的配合接触长度，降低键连接部位的局部比压，避免薄盘类链轮在交变载荷下出现轮毂孔压溃、键槽侧壁变形的问题。齿盘外缘均匀分布链齿，齿槽轮廓并非渐开线齿轮形式，而是按照滚子链啮合轨迹设计：齿侧圆弧需容纳链条滚子进入，齿顶留出链条节距爬升空间，齿根圆弧半径与链条滚子外径匹配，保证滚子落座时接触位置稳定，不会出现卡链、跳齿或滚子与齿顶硬干涉。

　　建模过程中齿形处理是核心环节。先依据10B链条的节距、滚子外径、内链节内宽等基础参数确定链轮分度圆直径，再计算齿根圆、齿顶圆以及各齿的中心夹角；单个齿槽通过三段圆弧与直线段组合成型，随后绕轴心阵列得到全部轮齿。齿面与盘体交接处保留自然过渡，未额外设置大圆角，是因为链条在啮入、啮出过程中滚子主要接触齿槽中下部，过大的倒角反而会减少有效啮合深度。轮毂外圆与齿盘端面之间采用台阶过渡，既能够在装配时为链条侧面留出轴向间隙，也可增强齿盘根部的抗弯截面。

　　在设备布局时，这类链轮常成对或与张紧轮配合使用。主动链轮安装在减速电机输出轴端，从动链轮布置在从动辊筒或工作轴上，两轴平行度需要控制在允许范围内，否则链条会偏向单侧齿面，造成齿侧偏磨、外链板与轮毂端面摩擦。链轮轴向定位一般通过轴肩、紧定螺钉或键配合完成，贯通孔可适配不同直径的轴段修改；若用于轻载工位，也可在孔内加工键槽后直接配合普通圆轴，省去独立联轴器的空间。

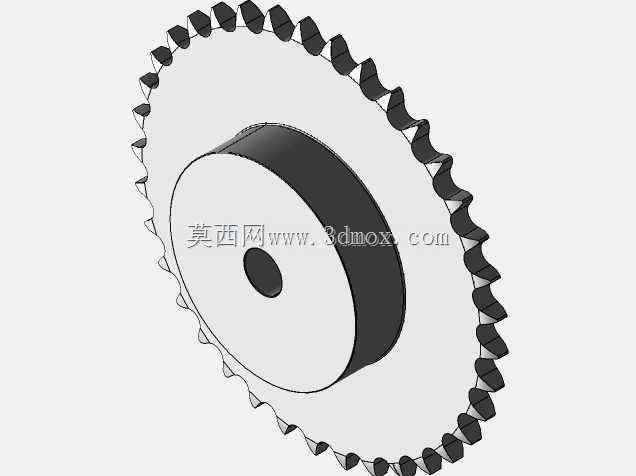

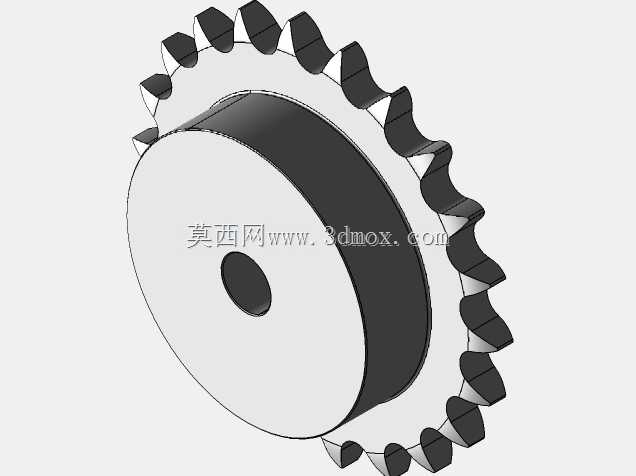

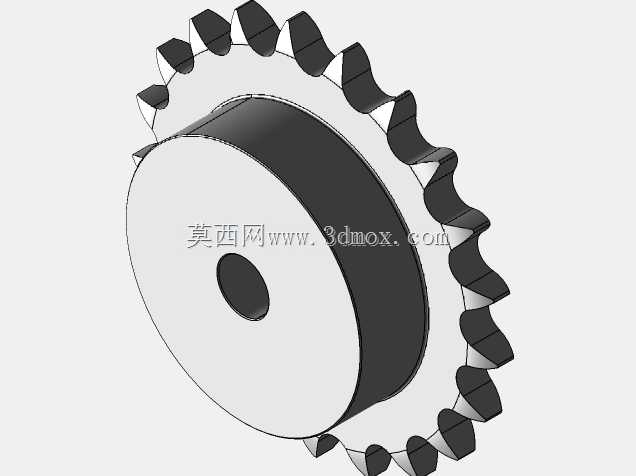

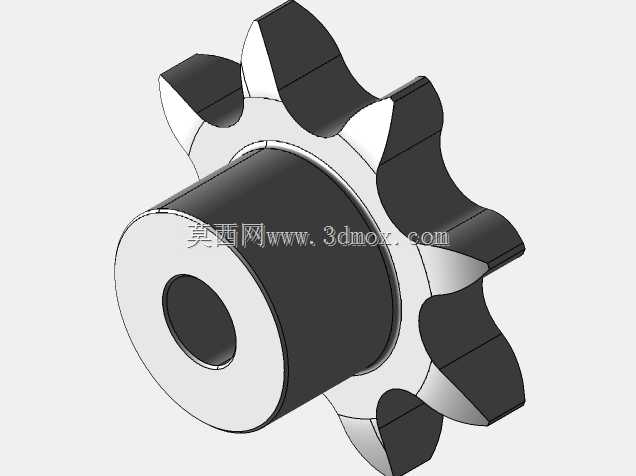

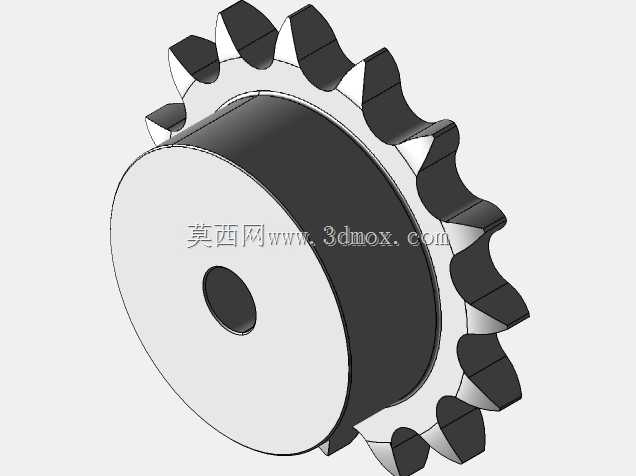

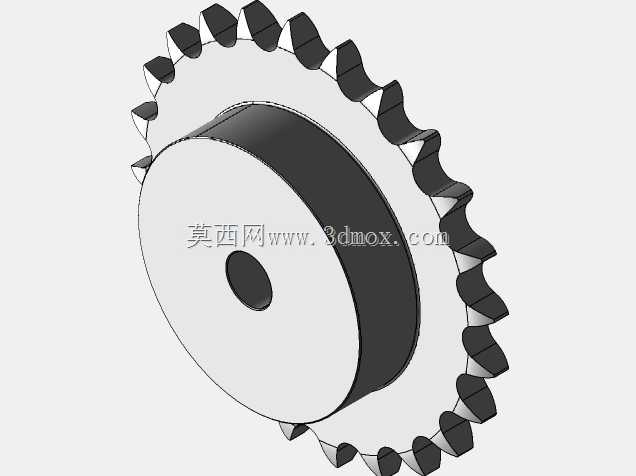

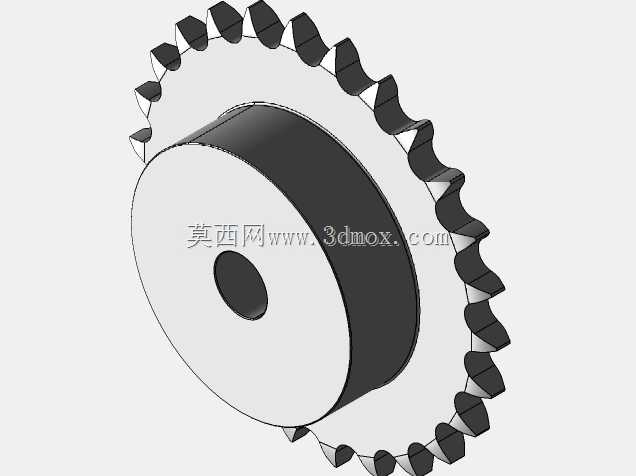

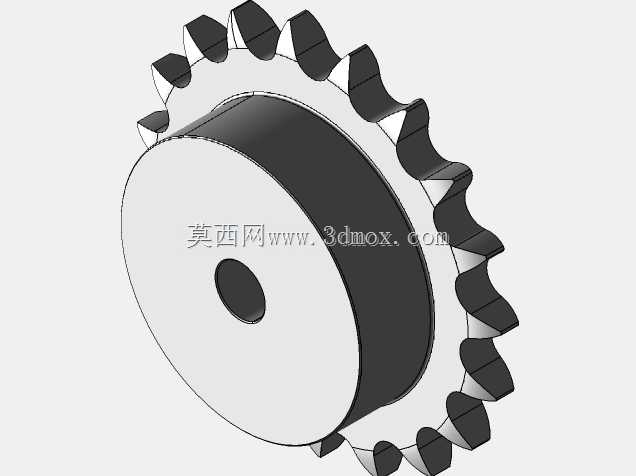

　　外形上，齿盘直径由齿数和链条节距共同决定，轮毂长度大于齿盘厚度，端部开孔形成空心轴套结构。该空心设计并非单纯减重：较长的轮毂可以把链轮支撑点从齿盘平面向外延伸，使轴上受力分布更均匀，同时减少实体材料带来的转动惯量。对于频繁启停的输送工位，较低的转动惯量能降低启动瞬间链条冲击，使链节滚子更平稳地进入齿槽。

　　使用工况方面，链轮适合在粉尘、碎屑较多的开式传动环境中工作，但齿槽仍需保留润滑空间。链条绕入时，滚子沿齿侧滑入齿根，销轴与套筒之间承受拉力和相对转动；若链轮齿形加工或建模偏差过大，会出现滚子不能落到理论齿根位置的情况，导致链条多边形效应加剧，运行中产生周期性脉动和噪声。因此在三维结构检查时，需要重点核对齿根圆直径、齿顶圆弧以及相邻齿的节距角，不能仅按外观齿轮造型处理。

　　安装维护角度，链轮齿宽应小于链条内链节内宽，保证链节可以跨覆在轮齿上；轮毂外径不能过大，避免与链条链板发生碰擦。链轮端面与机架、轴承座之间要留出拆装挡圈或锁紧螺钉的空间，中心高度则要结合链条张紧调节行程确定。两链轮中心距过短时，包角不足，容易跳齿；中心距过长时，链条松边垂度增大，高速运行会产生拍打。该模型的一体式轮毂齿盘结构适合中小载荷、轴端空间有限的场合，既可作为新设备传动方案选型参考，也可用于校核链条包角、轴系间距和护罩安装边界。

　　结构细节上，轮齿根部承受链条拉力形成的弯矩，盘体厚度需要与链条工作载荷匹配；轮毂端部内孔边缘可作为后续倒角、加装卡簧或加工键槽的基准。整体没有复杂曲面，特征以回转体、拉伸齿形和圆周阵列为主，但齿形参数与标准链条的匹配直接决定传动是否平顺。设计时还应考虑链轮与链条的磨损补偿：当齿面磨损后，齿槽会逐渐变薄，链条节距因磨损伸长，滚子接触点向齿顶移动，因此齿顶高度需留有合理余量，既不能过早跳齿，也不能让链条与齿盘外圆干涉。
