直齿锥齿轮配对传动结构设计

　　这套直齿锥齿轮副主要用于两相交轴之间的旋转运动传递，常见轴交角取90度，在小型减速箱、动力头、输送转角机构、农机传动单元以及轻工设备的换向部位都能见到同类结构。与圆柱齿轮平行轴传动不同，锥齿轮的节锥面沿轴线方向收敛，齿形从大端向小端逐渐收窄，因此在布置时必须保证两个齿轮的节锥顶点重合，否则啮合接触区会偏向齿端，运行中出现冲击、偏载甚至早期断齿。

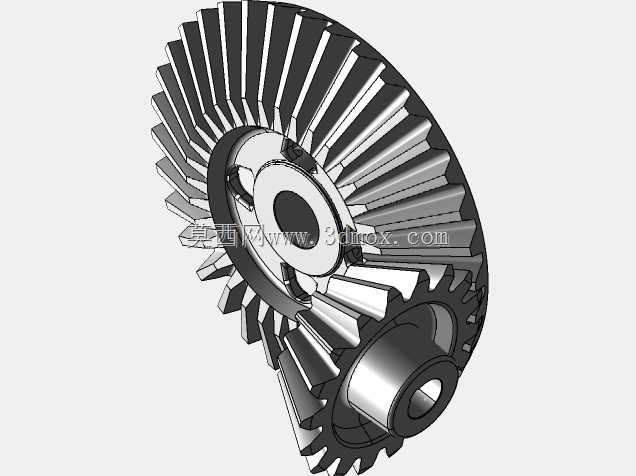

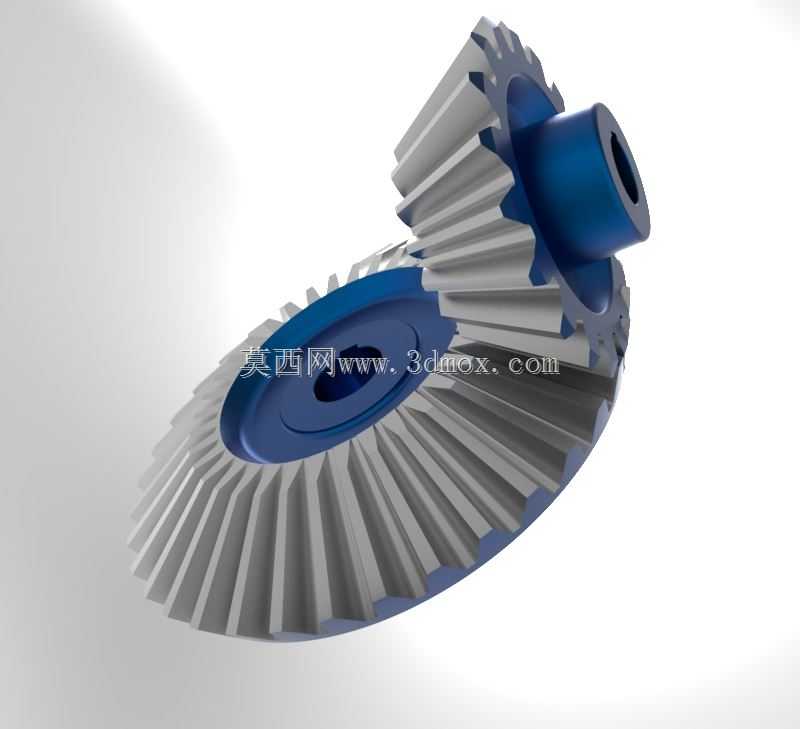

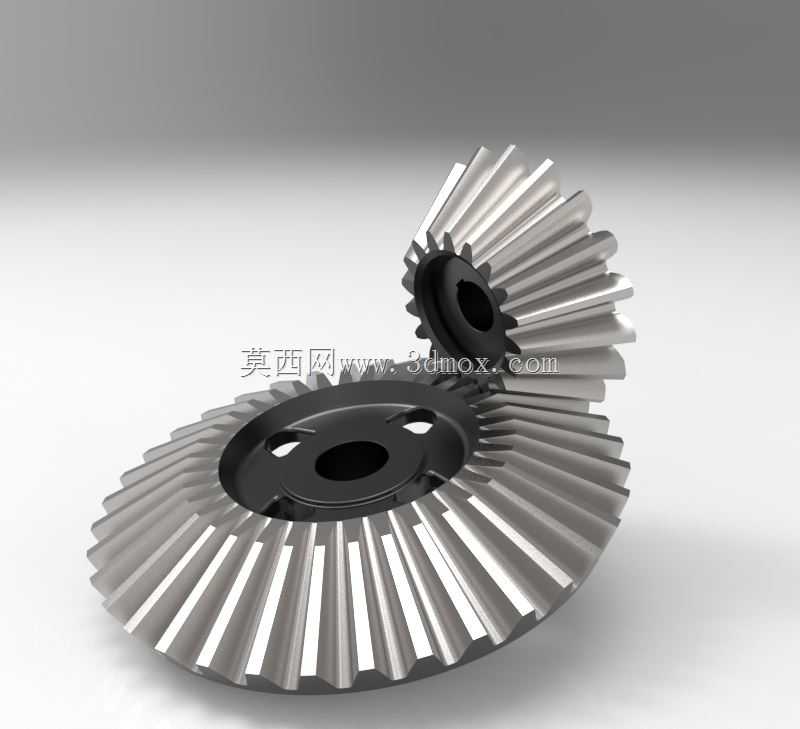

　　从结构外观看，大齿轮采用盘式锥齿轮形式，背部带有平整安装端面，中心设置轴孔，端面附近布置两个对称的安装孔或减重孔，既可以通过紧固件与轮毂、法兰盘连接，也能够在装配时提供定位基准。小齿轮为悬臂式小锥齿轮，齿宽相对较短，中心孔用于与输入轴配合。两件齿轮的齿向均沿圆锥母线方向分布，属于直齿锥齿轮，加工和检测相对简单，适合中低速、载荷平稳或有轻微冲击的传动场合。

　　设计这类齿轮时，不能只关注单个齿形，而应先从传动边界入手。选型阶段需要明确输入转速、传递转矩、传动比、轴交角、旋向以及支承刚度。直齿锥齿轮在啮合过程中会同时产生圆周力、径向力和轴向力，轴承配置必须能够承受双向轴向载荷；若小齿轮采用悬臂支承，轴的挠度会直接改变齿面接触位置，因此轴承跨距、轴径和轮毂配合长度都要留有足够刚度。实际建模时，应先建立分锥角、顶锥角、根锥角和安装距这些基准，再围绕公共锥顶展开齿坯，齿宽通常不宜超过节锥距的三分之一，过宽的齿面会使小端齿顶过薄，热处理后容易崩裂。

　　外形尺寸方面，大端模数决定了轮齿的基本承载能力，齿数组合则决定传动比。图中齿轮副给出了模数、齿数等关键参数关系，建模时可据此推算分度圆直径、齿顶圆、齿根圆以及锥距。大齿轮外径较大，适合作为低速输出件；小齿轮齿数较少，通常安装在高速输入侧。两者啮合后，动力由一根轴转换到与其垂直的另一根轴，设备内部空间因此可以紧凑布置，不必像平行轴传动那样沿单一方向拉长箱体。

　　安装边界是这类零件能否正常工作的关键。齿轮轴向位置通常通过调整垫片来控制，装配时要让齿面接触区位于齿宽中部并略偏小端，轻载下接触斑点不应集中在大端边缘或齿顶、齿根处。若安装距偏差过大，即使齿形加工正确，也会出现噪声增大、温升异常和磨损加快。箱体上两轴孔的垂直度、轴承孔同轴度以及端面定位精度，都会影响最终啮合质量。对于需要拆检的设备，设计时应在小齿轮外侧预留调整垫片空间，在大齿轮背部留出紧固件操作位置。

　　三维建模过程中，齿坯可通过旋转特征生成，轮齿则沿锥面方向阵列或通过齿面方程构建。齿厚从大端到小端连续变化，不能简单套用圆柱齿轮的等齿厚拉伸方式；齿顶间隙、齿根圆角和退刀位置也应结合加工工艺表达清楚。若用于有限元分析，应重点关注齿根弯曲应力和接触应力，在约束轴孔、施加转矩后观察接触印痕是否与理论位置一致。若用于加工或装配沟通，模型还应体现倒角、圆角、安装孔和定位端面，避免现场误将背锥面作为加工基准。

　　在实际设备中，这类直齿锥齿轮副结构直观、维护方便，适合不需要高速静音的动力换向场景。与弧齿锥齿轮相比，它的承载能力和高速平稳性略低，但制造门槛更低、装配调整更容易；与蜗轮蜗杆相比，它的传动效率更高，且不存在明显的滑动摩擦发热问题。设计时只要把轴交角、安装距、支承刚度和润滑方式统一考虑，齿轮副就能在转角传动机构中稳定承担转矩传递和运动换向功能。
