铰接式双耳联动摆臂支座结构

项目分类:通用机械零部件 发布时间:2022-05-30 ID:641106
  • 铰接式双耳联动摆臂支座结构
  • 铰接式双耳联动摆臂支座结构

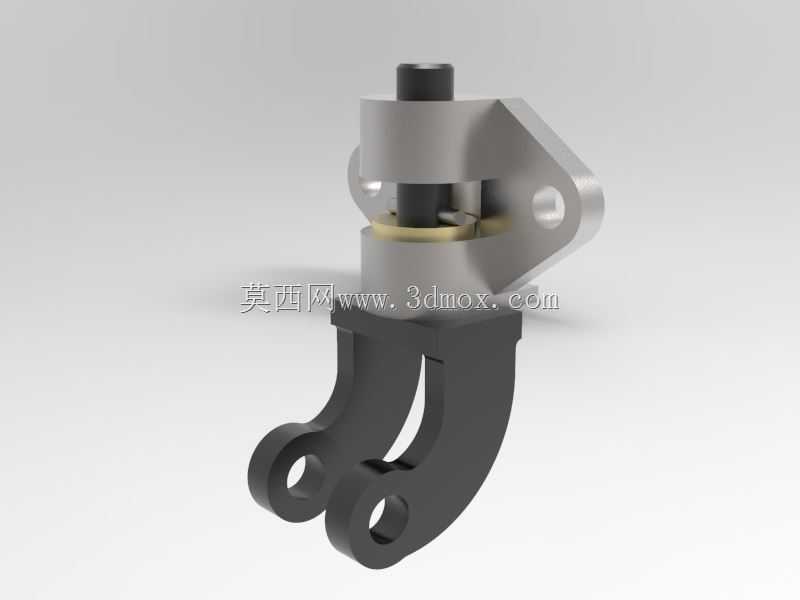

  这套铰接摆臂支座构件常见于轻载往复传动工位,在包装线拨料机构、小型工装夹紧单元、检测设备摆转工位以及通讯外设的支撑联动结构中都能见到同类构型。构件上部为带侧向安装耳板的固定支座,耳板预留光孔,可直接通过紧固件锁附在设备立板或型材安装面上;中部穿装阶梯销轴,销轴与支座孔位之间设置衬套隔层,下端搭配止推垫片承托摆臂,既约束摆臂的轴向窜动,又降低摆转过程中的接触面磨损。下部摆臂采用分叉双耳结构,两个臂端各自加工同轴铰接孔,用于对接外部连杆、驱动拨叉或者执行元件接头,动力输入后摆臂可绕上部销轴做定轴摆动,将直线驱动的推力转化为设定角度范围内的回转动作,完成工件推送、工位避让、压头抬升这类往复动作。

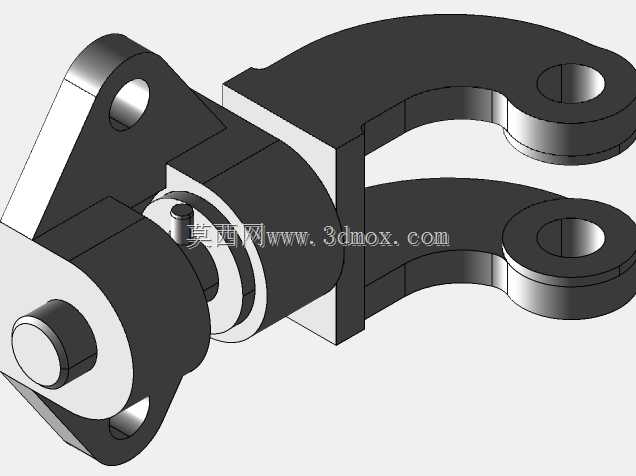

  从结构设计逻辑来看,上部支座的安装耳板向侧方延伸,安装孔中心与销轴回转中心错开一定距离,这种布局一方面让紧固件的装配空间完全敞开,现场安装时扳手可以直接伸入锁付,不会被摆臂的运动轨迹干涉;另一方面支座主体采用半包式包覆结构,将销轴上段围合在腔体内部,能阻挡车间粉尘、切削碎屑落入铰接转动副,延长衬套的维护周期。销轴采用阶梯轴形态,上端轴径稍大形成轴肩,压入支座孔后轴向定位,中段配合衬套作为摆臂的回转基准,下段穿出摆臂后可搭配卡簧或者端盖锁止,整套转动副的同轴度靠支座与摆臂的孔位加工精度保证,三维建模时需要先确立销轴的中心轴线,再以此为基准分别绘制支座安装孔、衬套配合面以及双耳摆臂的铰接孔,保证所有回转相关特征同轴。

  下部双耳摆臂的两个臂体平行向下延伸,臂端孔位中心与上部回转中心形成固定力臂长度,选型时可以根据所需输出扭矩换算:驱动端施加在臂端孔的作用力乘以力臂长度,即可得到摆轴处的输出力矩,适配不同负载的工位需求。摆臂臂体做了等强度过渡设计,从铰接根部到臂端孔位,截面厚度随受力弯矩减小逐步收窄,既避免根部应力集中出现断裂风险,又控制了构件整体重量,降低摆转过程的转动惯量,让小行程驱动气缸或者电磁铁都能顺畅驱动。两个臂端的铰接孔保持平行同轴,对接外部连杆时,双点连接的形式相比单耳连接抗偏载能力更强,长期往复动作下不会出现侧向翘曲,传动间隙更容易控制。

  安装边界层面,上部支座的侧向耳板厚度、安装孔孔径与孔间距都适配常规工业型材的槽宽规格,也可以直接贴装在经过铣削加工的设备安装立面上,安装面需要保证平面度,避免支座锁附后出现孔位偏斜,导致销轴卡滞。摆臂的摆动平面需要与驱动元件的运动平面保持共面,若安装时出现角度偏差,双耳铰接处会承受额外的侧向弯矩,加速孔位与衬套的磨损。构件整体的运动包络需要在设计阶段提前校核:摆臂从初始位摆动到极限工位的全过程中,臂体轮廓不能和周边的输送带、传感器支架或者工件料道发生干涉,三维环境下可以通过运动仿真扫掠出摆臂的完整运动空间,预留出至少三到五毫米的安全间隙。销轴的轴向两端都不超出支座与摆臂的外轮廓过多,避免外部管线剐蹭转动部位,衬套优先选用自润滑铜套或者工程塑料衬套,日常工况下无需频繁加注润滑脂,适配多粉尘、少维护的产线环境。这套构件的拆分逻辑清晰,支座、销轴、衬套、止推垫片、摆臂各自为独立零件,装配关系简单,备件更换时只需拆解销轴两端的锁止件即可完成磨损件替换,维护成本较低,非常适合标准化轻载摆动机构的设计复用。
