瓦楞纸翻盖内衬定位包装盒结构

　　该结构以单片瓦楞纸板为主要成型材料，围绕小型圆形或盘状零件的周转、展示与发货防护展开。盒体采用浅盘式底座加高翻盖的组合形式，底座承担承载与定位，翻盖在闭合后形成上部遮挡，开启后又可作为展示背板使用，适用于电子配件、小型五金件、样品套件及零售终端陈列等场景。

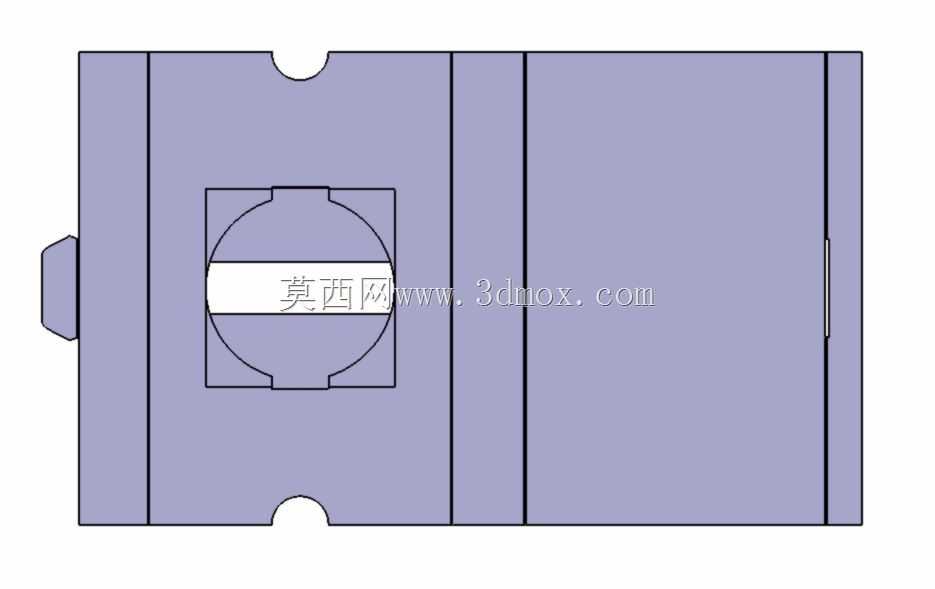

　　从实际使用逻辑看，底座平面设置了圆形容纳区，并通过局部折线和舌片形成内凹限位结构。被包装物放入后，圆周方向被纸板边缘约束，底部由下沉区域承托，可减少运输过程中横向窜动。容纳区旁保留小尺寸缺口，既方便手指取放，也能在自动化装盒或人工分拣时降低零件与纸面的吸附阻力。底座两侧的折耳向上翻起后与侧壁连接，形成连续围边，使浅盘在堆叠时具备一定抗侧压能力。

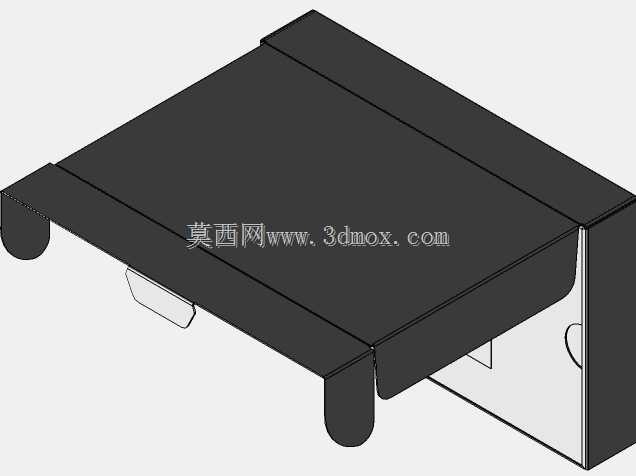

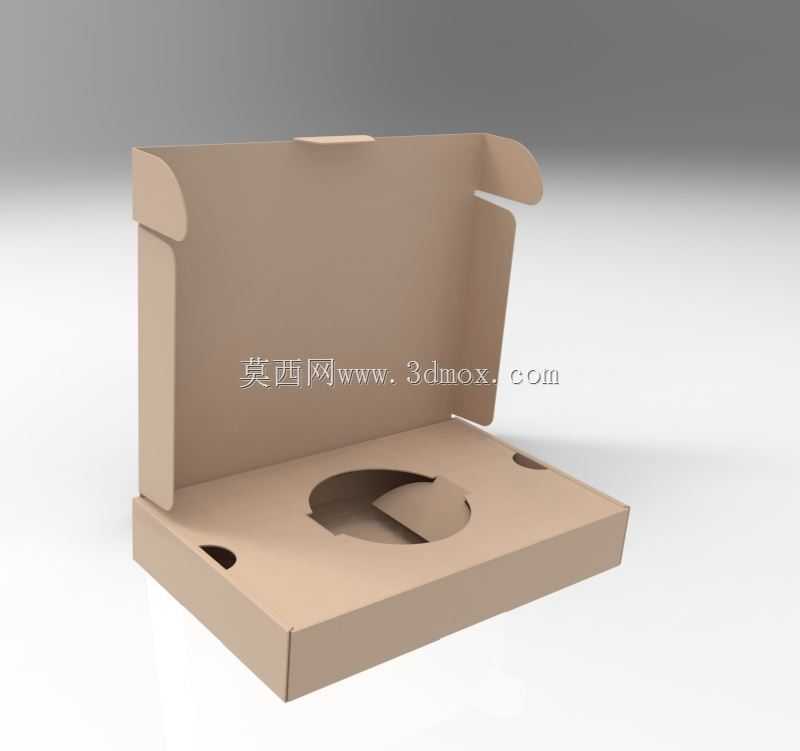

　　翻盖并非简单平板，而是通过多道折线与底座后缘相连。开启状态下，盖体向后展开，顶部两侧带有圆弧过渡的防尘翼，前缘设置小舌片，闭合时可插入底座前侧或与侧壁摩擦定位。该设计不需要额外胶带即可实现临时封合，若用于反复展示场景，也可通过卡扣、标签或封签加强固定。盖面内侧保持较大平整区域，可承载印刷说明、品牌标识或条码标签，同时在闭合后与内装物之间保留缓冲间隙。

　　建模时需要重点处理纸板厚度、折弯半径与开槽宽度之间的关系。瓦楞纸虽具有较好的平面刚度，但在折线位置若开槽过深，受压后容易出现撕裂；若开槽过浅，则折叠阻力增大，成型角度不稳定。底座围边的折线应保持连续，转角处通过小切口释放材料应力，避免折叠后纸板鼓起。圆形定位区不宜完全依赖深拉伸成型，纸质材料更适合通过折线、舌片和局部切口实现半包围约束，这样既能控制制造成本，也便于平板状态下裁切和运输。

　　外形边界方面，整体呈扁平矩形盒型，底座高度较低，适合在货架、快递箱和周转箱中多层码放。翻盖打开后高度明显增加，因此在零售展示时需要预留背部空间；闭合运输时，盖体前缘与底座前壁应保持平齐或略微内收，防止堆叠时边缘受力外翻。圆形内衬区域的直径应根据被包装物最大外圆尺寸预留合理间隙，过紧会导致装取困难，过松则失去定位作用。若内装物表面易划伤，可在圆形区域增加纸浆托、EVA垫层或瓦楞隔片，但盒体本体的定位凸舌仍应承担主要限位功能。

　　该包装结构的优势在于材料单一、加工工序少、废弃后易于回收。纸板裁切后可平铺供货，使用现场沿折线折叠成型，仓储占用体积小。对于需要频繁开箱检查的样品盒，翻盖与底座一体连接可避免盒盖丢失；对于一次性发货包装，前舌和侧翼能够提供基本封合强度。结构设计中还应考虑堆码载荷，底座底部不宜开设过大孔洞，圆形下沉区周围需保留足够材料宽度，以防止受压后局部塌陷。侧壁与翻盖连接位置是反复开合的薄弱区，折线处应避免尖锐切口，圆角过渡可降低应力集中。

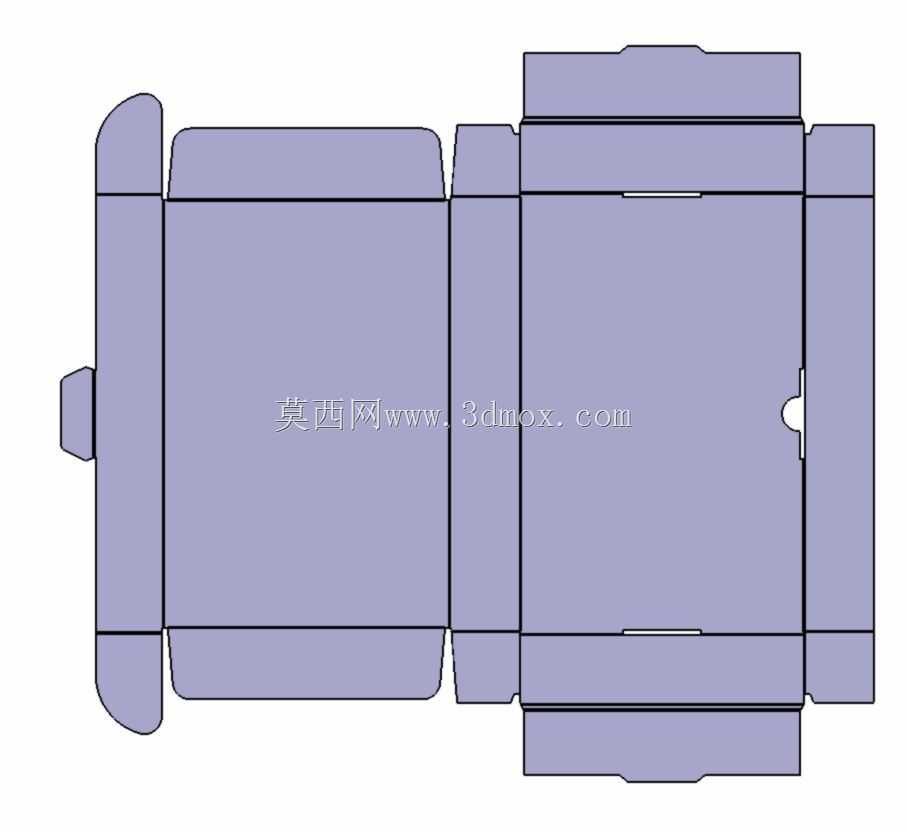

　　在三维建模过程中，可先建立平板展开轮廓，再依据折线依次翻折，检查各舌片之间是否存在干涉。尤其要关注盖体闭合时防尘翼与底座侧壁的相对位置，以及圆形定位舌片在折起后是否高出内装物基准面。若用于后续渲染或加工出图，应将裁切轮廓、压痕线、开槽区和折叠方向分层表达，方便刀模制作与样盒打样。整体结构不以复杂机构取胜，而通过折线布局、材料弹性和几何限位实现包装、防护与展示的统一。
