起重吊装用锻造吊钩螺纹连接结构

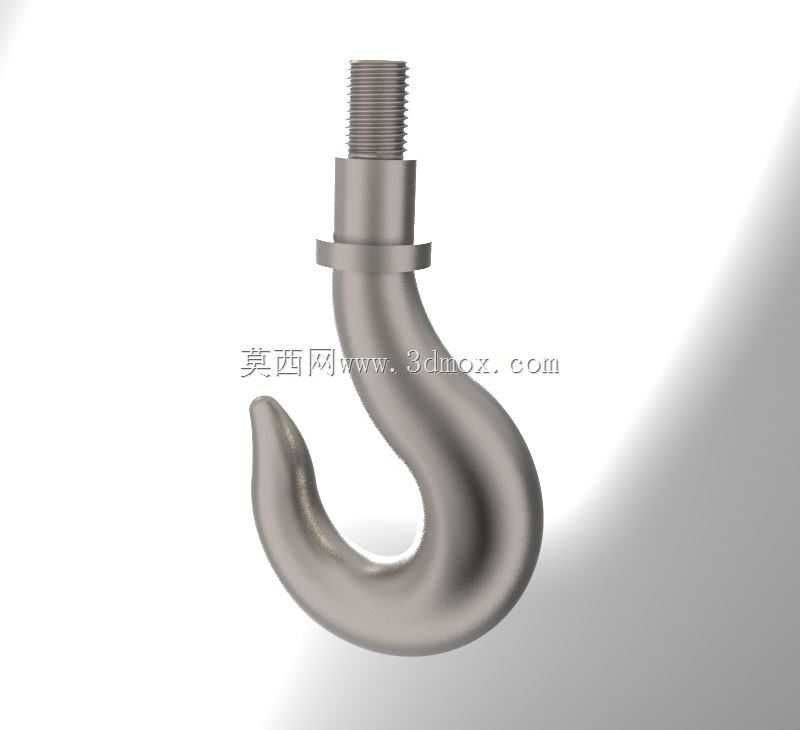

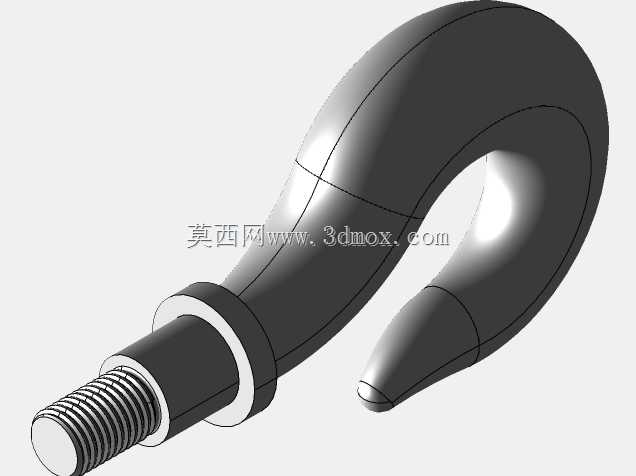

　　在车间桥式起重机、港口门座吊、电动葫芦以及各类临时吊装工装里，吊钩是直接承托吊索、吊环与被吊载荷的末端执行件，整套起升机构的钢丝绳、卷筒、减速器最终都要把载荷传递到这一个弯形构件上，因此它的曲面过渡、杆部连接方式和应力分布直接决定吊装作业的安全裕度。这套模型呈现的是带外螺纹杆身的单钩结构，钩头采用经典的C形深弯轮廓，钩尖微微内收，能够在挂入卸扣、钢丝绳套或吊装带环眼时防止索具侧向滑脱；钩身截面从钩尖向背部逐步加厚，最大材料堆积集中在钩体内侧受拉与外侧受压的中性层偏移区域，这一截面变化不是随意的造型拉伸，而是按照曲梁弯曲理论对危险断面进行补强——直梁弯曲公式在吊钩这种大曲率曲件上会严重低估内侧拉应力，所以建模时钩腹位置的截面高度明显大于钩尖，让内侧最大拉应力落在材料许用范围之内。

　　杆部与钩体之间设置了一圈环形凸肩，这个台阶面在装配时承担轴向定位作用：螺纹杆从吊钩横梁、推力轴承或螺母组中穿过，凸肩下端面贴合支承件，把竖直方向的起吊力均匀传递到上方的回转机构，同时也为吊钩的自由旋转留出支承界面。实际起重机吊钩往往需要随吊物转动，避免钢丝绳扭结，因此杆部通常配合推力调心滚子轴承使用，凸肩的直径、厚度以及与杆身交接处的圆角都要和轴承座孔、锁紧螺母的尺寸链匹配，圆角过小会在热处理和重载时产生应力集中，圆角过大则会挤占轴承端面的贴合面积。

　　上端的外螺纹段用于与吊钩螺母、横梁或旋转吊具连接，螺纹采用梯形或普通粗牙形式，建模时保留了完整牙型，便于校核螺纹旋合长度、退刀槽位置以及螺母锁紧后的外露牙数。工程现场要求吊钩螺纹必须有足够的旋合深度，承载后螺纹牙根的弯曲应力、剪切应力以及接触面的挤压应力都需在许用值内；杆端不允许出现突然的截面缩小，螺纹到光杆之间的过渡要平缓，否则起升冲击载荷容易在牙根处萌生疲劳裂纹。

　　从安装边界看，钩体的最大外宽决定了它能穿过的吊环内径和横梁开口尺寸，钩腔开口宽度则限制了可直接挂入的卸扣销轴直径与吊带环眼厚度；钩尖高度与钩背曲率影响索具挂取的操作空间，在狭小设备内部吊装时，钩体不能与周边机架、管道发生干涉。杆部螺纹的公称直径、有效螺纹长度、凸肩外径与厚度、钩体总高以及钩尖开口量共同构成对外安装接口，选型时需要把这些尺寸与吊钩组横梁、滑轮组罩壳以及防脱棘爪的安装位置联动核对。

　　功能特性上，这种单钩结构适用于成件货物、钢结构件、机加工件的通用吊装，钩体材料通常采用锻造低碳合金钢，锻造后进行正火或调质处理，使钩心保持足够韧性以吸收起制动冲击，表面则获得适宜强度。模型曲面连续光顺，钩腹到钩背的过渡没有折线棱角，既符合锻造拔模与模具分型的工艺习惯，也避免了锐边造成的应力集中和索具割伤。若用于整机设计，可在此基础上叠加防脱安全舌片、吊钩横梁、推力轴承与锁紧螺母，组成完整吊钩组；在三维装配中还需验证吊钩在最大摆角下与滑轮组、卷筒钢丝绳的运动间隙，以及满载旋转时钩背与吊物之间的安全距离，确保起升、变幅和回转动作全过程无卡滞、无干涉。
