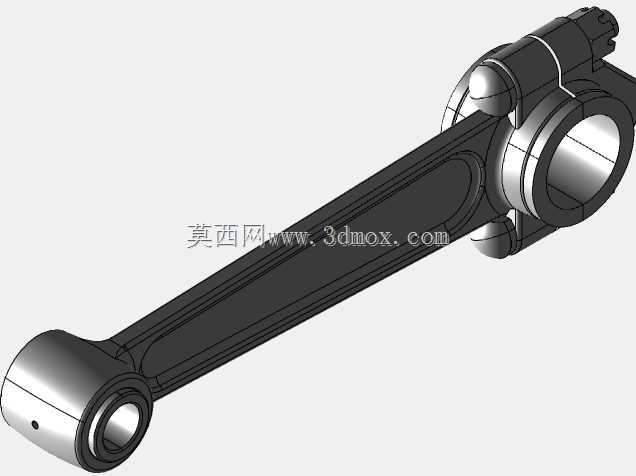

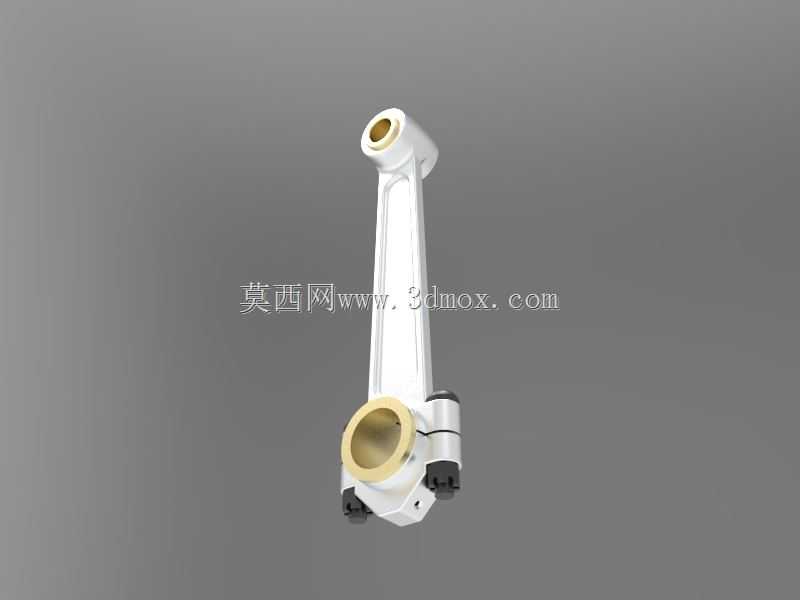

发动机连杆总成精密三维结构设计

　　这套连杆总成三维结构围绕内燃机曲柄连杆机构的实际装配需求搭建，杆身采用成熟的工字形截面构型，在往复运动工况下兼顾纵向抗弯刚度与轻量化控制，避免实心杆体带来的额外往复惯性力，也规避了薄壁截面在爆发压力冲击下的失稳风险。大小端孔位同轴度、杆身轴线直线度均按照发动机核心运动部件的常规精度逻辑做了结构约束，衬套与端孔采用过压配合的装配关系，轴瓦安装位预留了合理的压紧余量，分体式大端结合面做了定位止口结构，保证连杆盖重复装配时的孔位对位精度，螺栓孔位周边做了局部加厚凸台，分散螺栓预紧力带来的局部应力。

　　从实际应用场景来看，这类连杆是往复式内燃机、往复压缩机以及部分柱塞泵设备里的核心传力构件，工作过程中要把活塞承受的燃气爆发压力传递给曲轴，将活塞的直线往复运动转化为曲轴的旋转扭矩输出，全程承受交变的拉压载荷、冲击载荷以及高速运转下的惯性力，工况载荷波动幅度大，对结构的疲劳强度要求极高。建模过程中先梳理大小端中心距这个核心安装边界，该尺寸直接决定发动机的曲柄半径与活塞行程匹配关系，杆身工字形截面的腹板厚度、翼缘宽度沿着杆身轴线做渐变过渡，靠近大小端的位置截面逐步加宽加厚，和端体凸台顺滑衔接，避免截面突变形成应力集中死角。

　　小端孔内压装铜合金衬套，衬套内径和活塞销形成滑动摩擦副，建模时保留了衬套与连杆小端的配合台阶，衬套两端略突出小端端面，避免活塞销轴向窜动时直接剐蹭连杆本体；大端为斜切分体结构，斜分面的角度设计可以让连杆总成在气缸体内安装时，能够顺利通过气缸镗孔完成装配，不会出现大端轮廓卡滞缸壁的问题。连杆盖和杆身的结合面采用锯齿形定位结构，承受工作过程中的横向剪切力，两根高强度连杆螺栓穿过杆身螺栓孔拧入连杆盖对应螺纹孔，预紧后把轴瓦牢牢压紧在大端孔内，轴瓦内表面和曲轴连杆轴颈形成油膜润滑间隙，建模时轴瓦的定位唇、螺栓头部沉孔、连杆盖外侧的减重凹槽都做了完整还原。

　　外形尺寸层面，大端外圆轮廓、小端外圆厚度都严格控制在发动机缸体、曲轴箱的预留运动包络空间内，杆身两侧和缸体曲轴箱的内壁预留了足够的运动间隙，整机运转时连杆随曲轴做摆转运动不会和周边固定零部件发生运动干涉。设计阶段同步考虑了连杆的重量分组控制逻辑，杆身侧面预留的去重凸台可以在动平衡工序中打磨去除，保证同批次多缸发动机的各缸连杆重量差控制在极小范围内，降低曲轴高速运转时的振动水平。结构上还在大小端的润滑油路对应位置预留了机油导流的结构空间，曲轴轴颈供给的压力机油可以通过间隙进入连杆大端摩擦面，部分机油还能通过杆身内部的油道输送到小端衬套位置，为活塞销摩擦副提供润滑冷却。整个模型的装配关系完全贴合实际发动机的装配工艺流程，从活塞销穿入、连杆放入气缸、连杆盖合装到螺栓按扭矩工艺拧紧的全流程都不存在结构干涉，可直接用于教学演示、结构受力分析参考以及新机型动力端的方案选型比对。
