双排滚子链传动链轮结构设计

　　在常规输送线、小型动力头以及轻工包装设备的链传动布局里，双排链轮往往出现在轴向空间受限但单排链条承载裕度不足的位置。这一零件的核心作用，是把两根并排布置的滚子链同步啮合，让两侧链条在同一转角下获得一致的节距推进量，避免单排啮合时链条偏摆、跳齿或者两侧牵引不同步的问题。实际选型时，工程师首先会核对链条节距、滚子外径、内链节内宽与排距，再反推齿形、根圆直径和齿宽，齿部不能只按外圆画成星形轮廓，否则装配后会出现链节卡滞、啮合冲击偏大的情况。

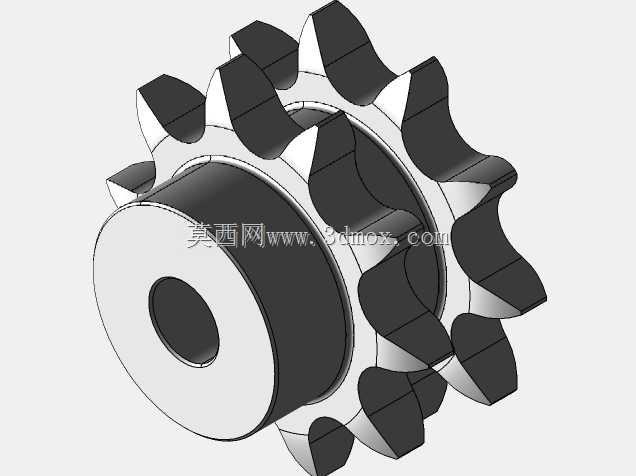

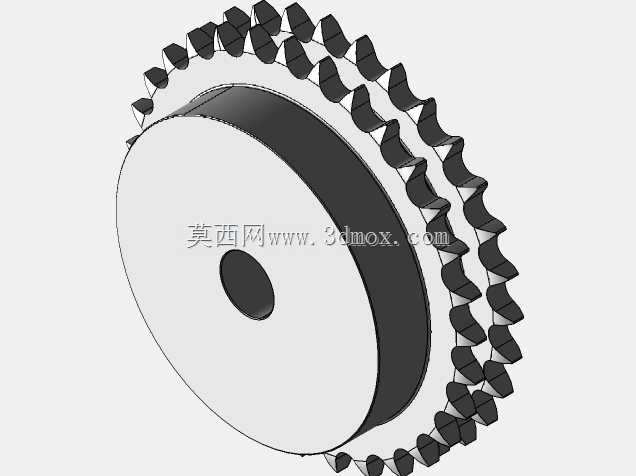

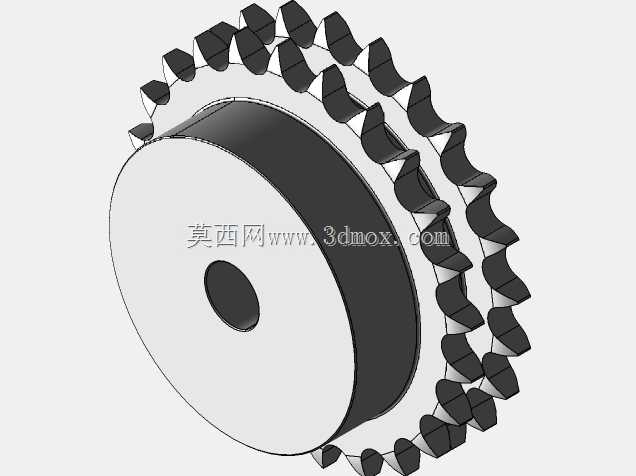

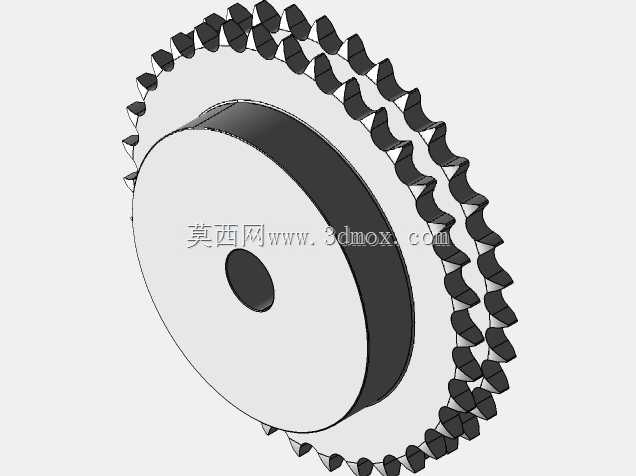

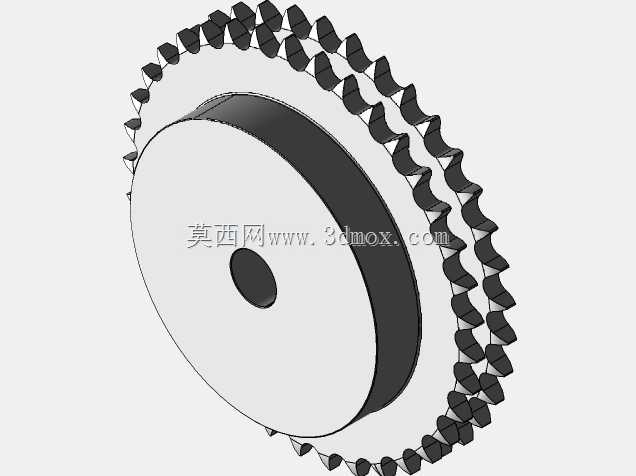

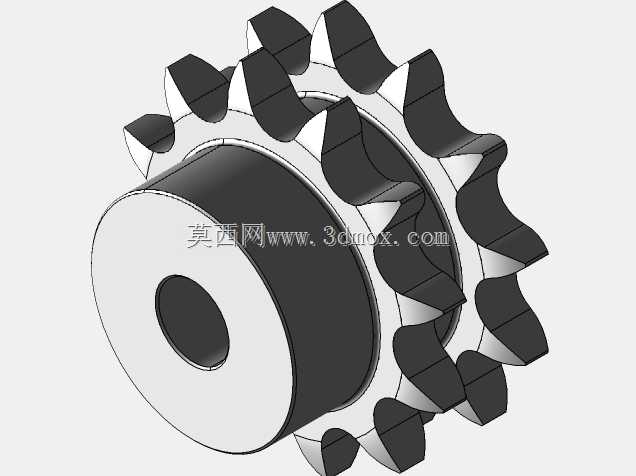

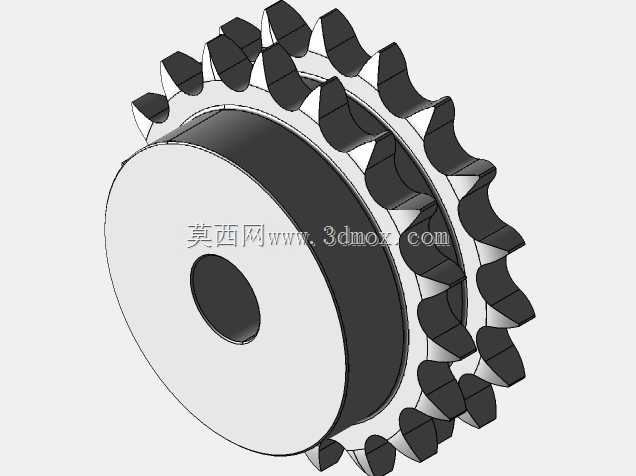

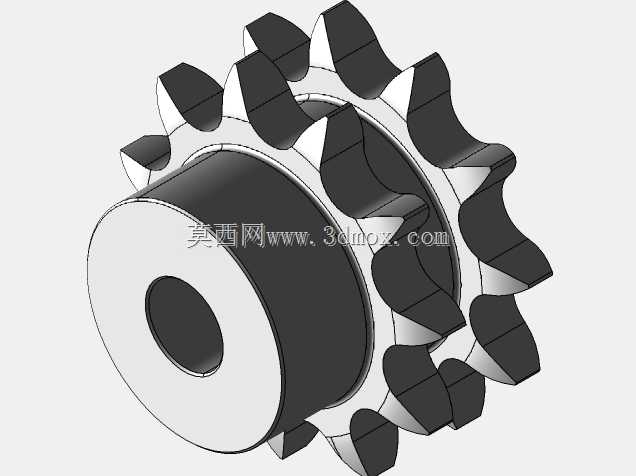

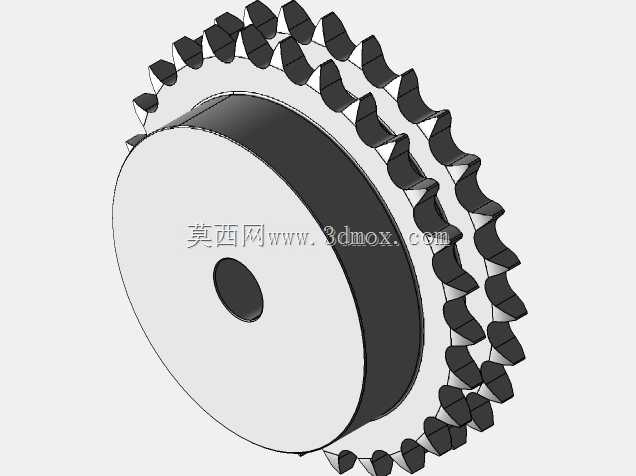

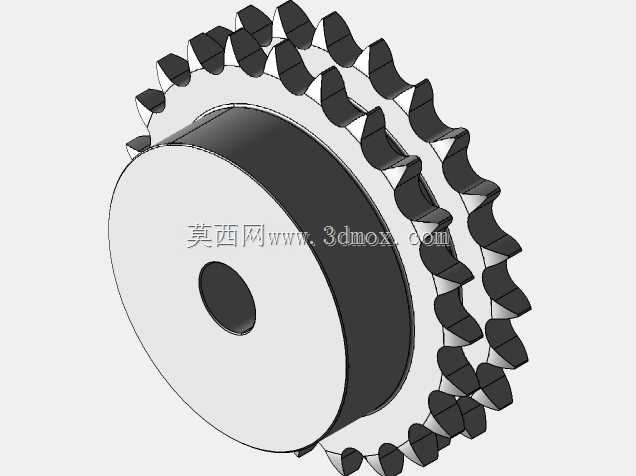

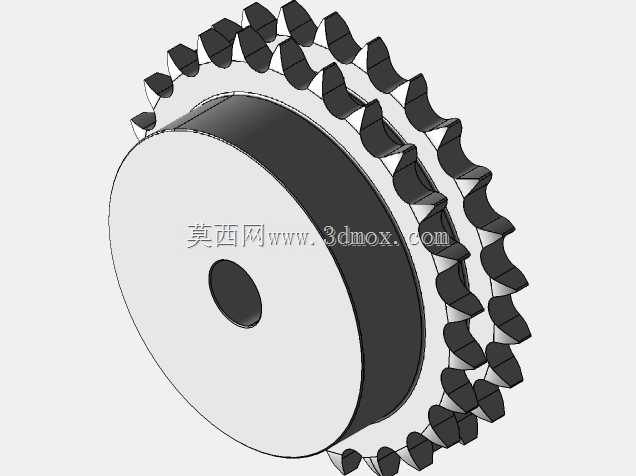

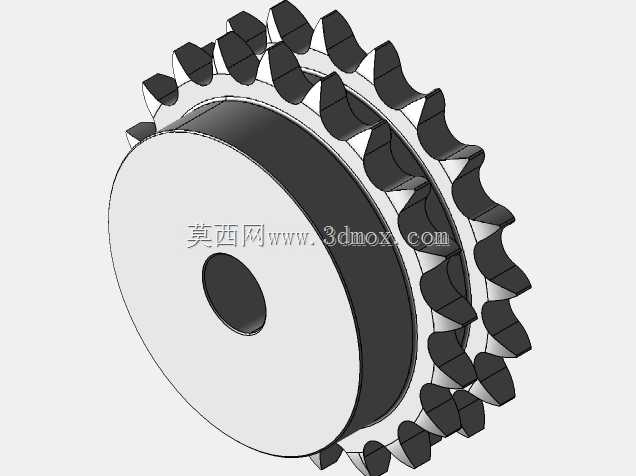

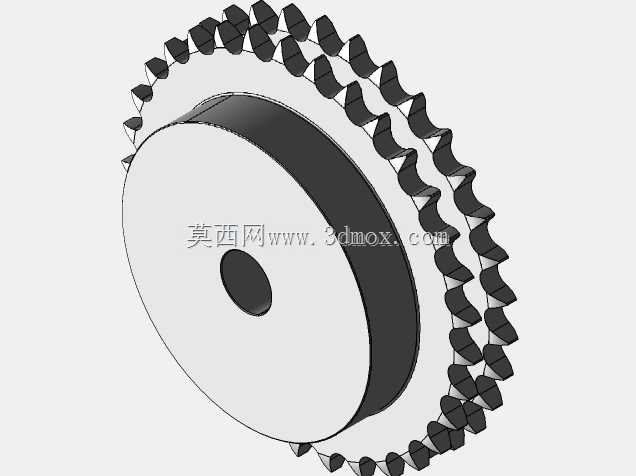

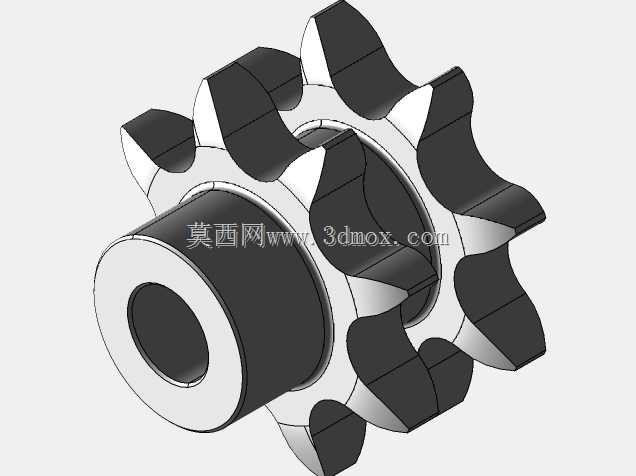

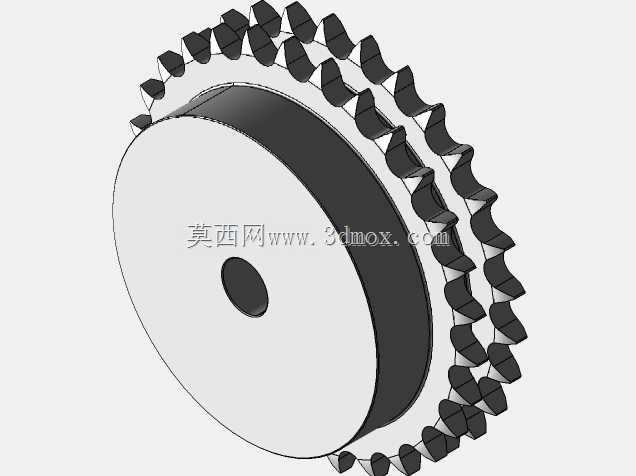

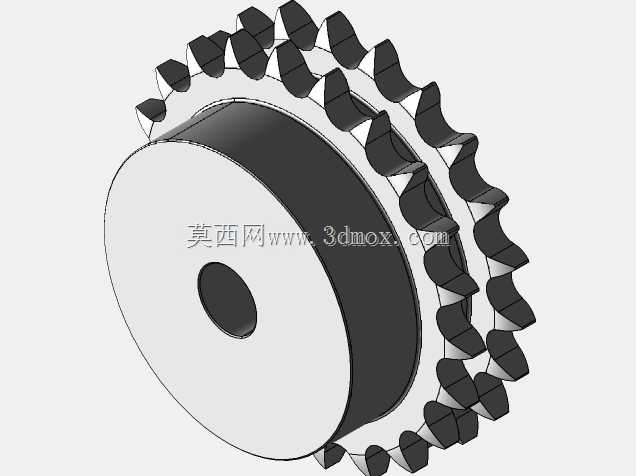

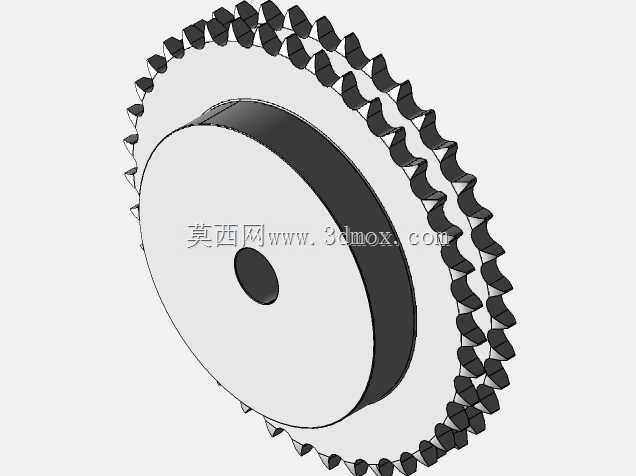

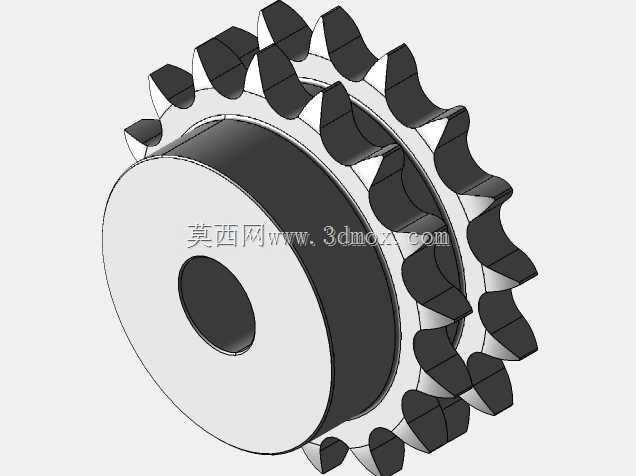

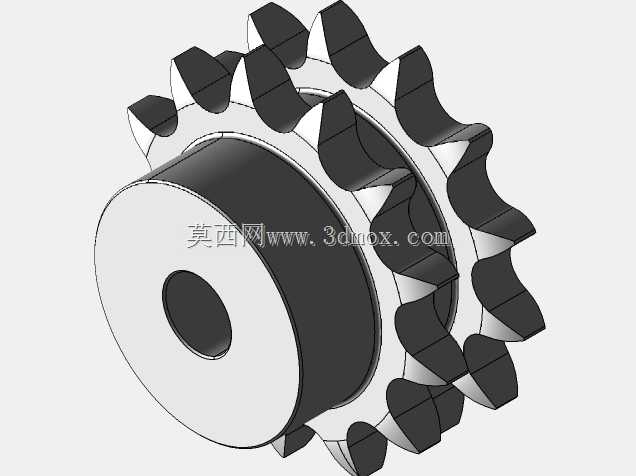

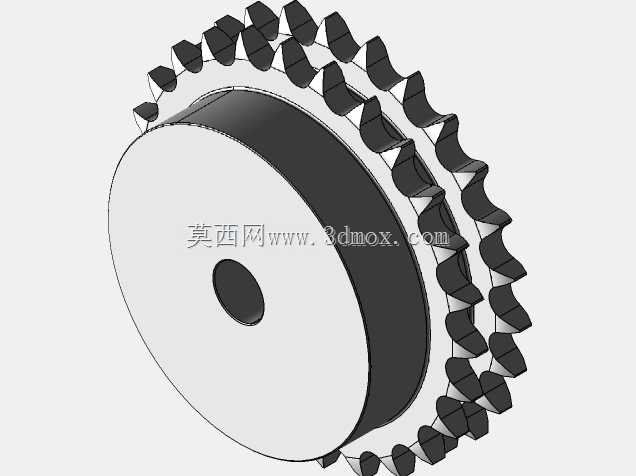

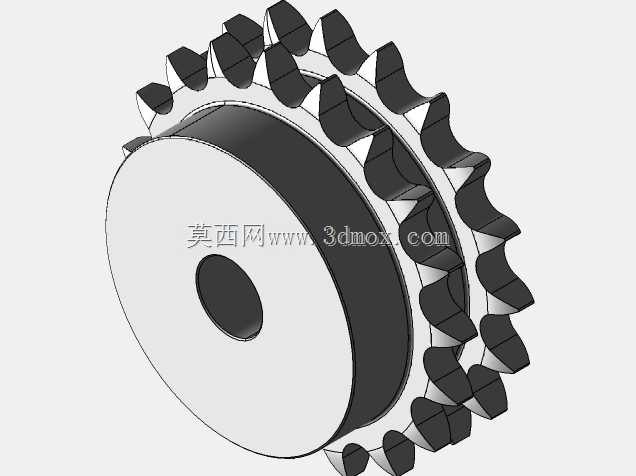

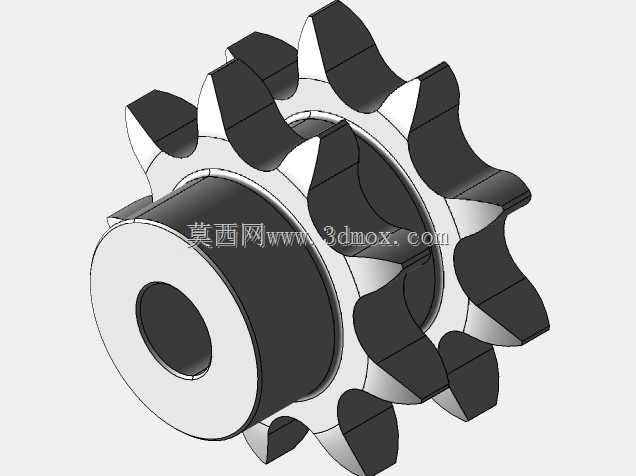

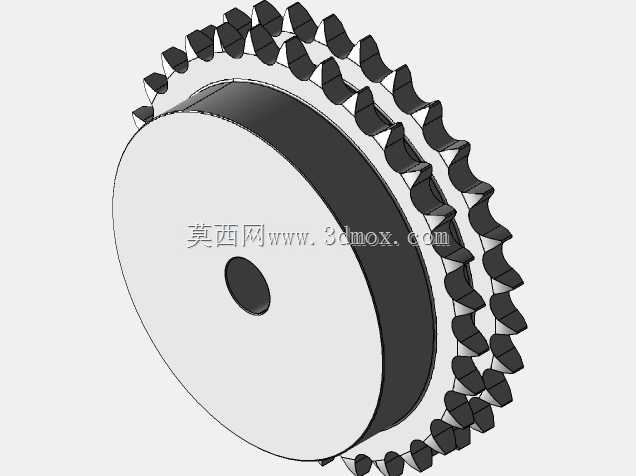

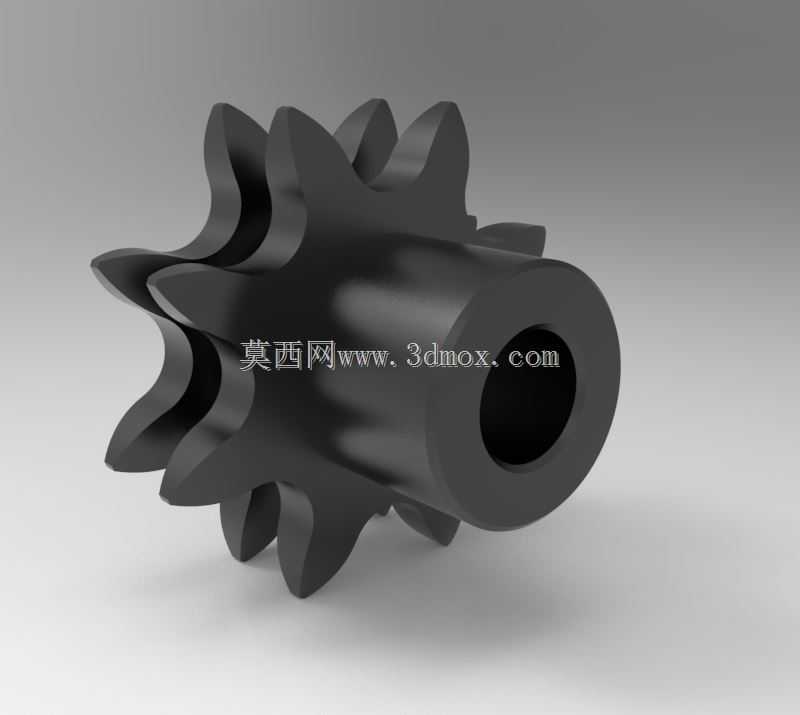

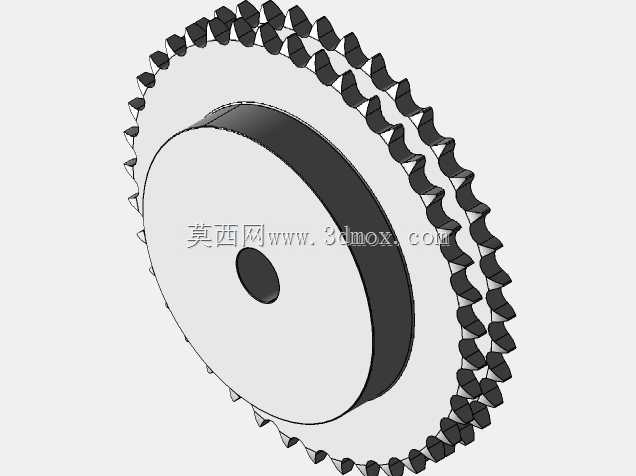

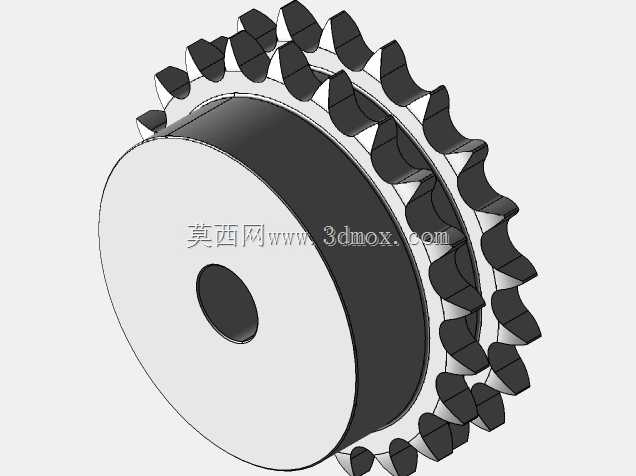

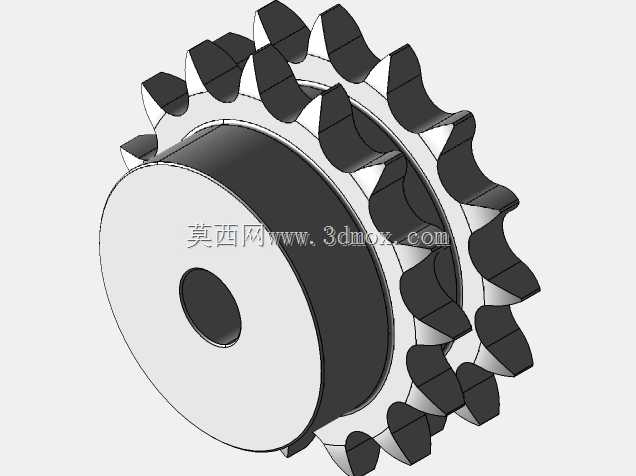

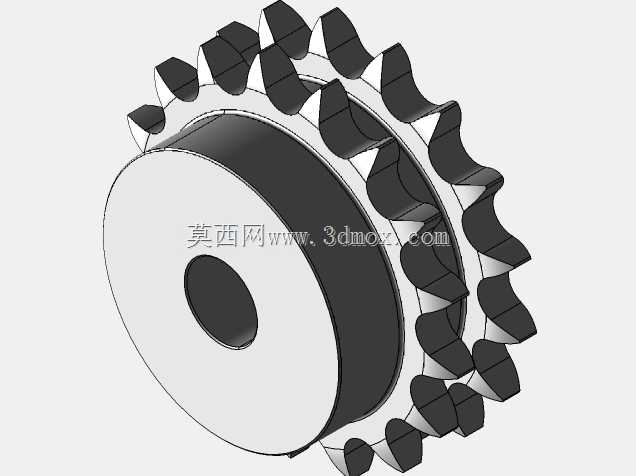

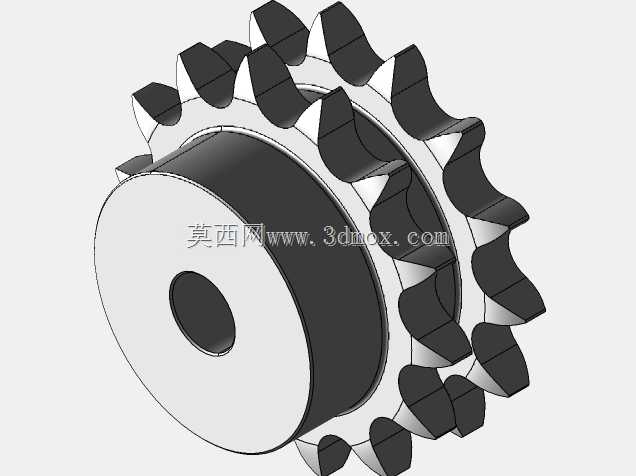

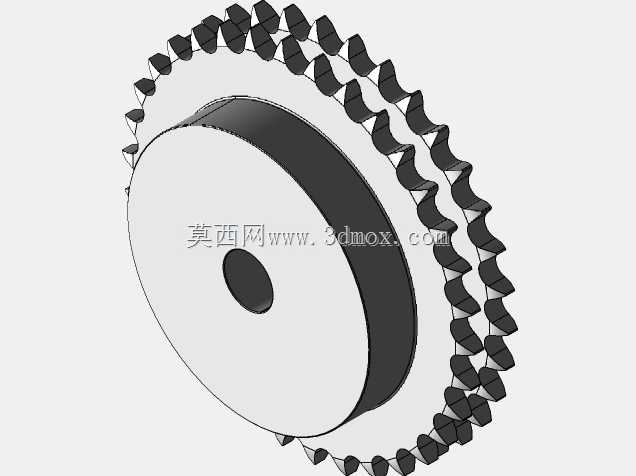

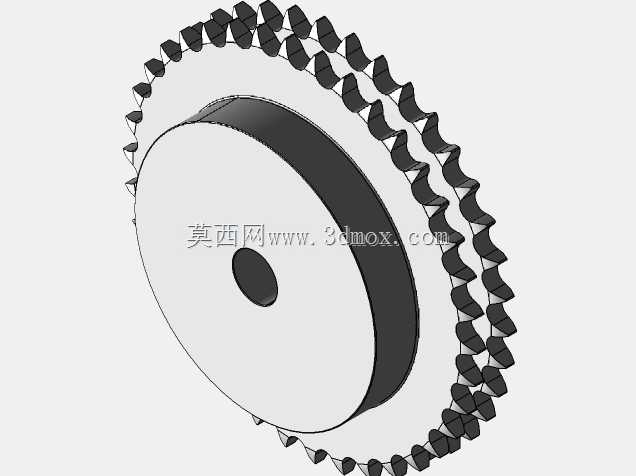

　　从结构上看，该链轮采用带轮毂的整体式构型，轮齿位于一端，轮毂沿轴向向外延伸，中心设置贯通孔，用于穿装传动轴。轮毂外圆与齿根圆之间保留了较厚的过渡区域，这部分金属在受载时承担齿根弯矩向轴孔传递的任务，壁厚过薄会在频繁启停的传动中出现齿根疲劳裂纹，过厚则会无谓增加转动惯量。齿侧为双排并列齿槽，两排齿之间的隔距需要与链条排距严格对应，齿槽导向段做出导入弧度，链条在啮入和啮出时能够顺着齿面滑入就位，而不是硬性撞击齿顶。

　　设计这类链轮时，齿形通常依据链条标准中的啮合几何关系展开，先确定分度圆直径，再结合滚子直径绘制齿沟圆弧，齿顶部分保留合理的顶圆余量，使链条滚子在啮合最低点稳定落在齿沟附近。齿数选取会同时影响传动平稳性和整体外径：齿数过少，多边形效应明显，链速波动和动载荷增大；齿数过多，链轮外径变大，而且链条磨损后节距伸长容易引起跳齿。图中零件齿数处于中小规格区间，适合中低速、布置紧凑的动力传递场合。

　　安装边界方面，轴孔与传动轴之间多采用键连接或紧定连接，孔径、键槽宽度和轮毂长度需要根据传递扭矩复核。轮毂端面可作为轴向定位面，装配时与轴肩或挡圈配合，限制链轮沿轴窜动；双排链条则要求链轮轴线与从动轴轴线保持平行，若两轴平行度偏差过大，链条会在齿宽上偏磨，严重时链板擦碰相邻齿侧。齿宽方向应略小于链条内链节的可用空间，保证链节能够顺利落入，而两排齿的轴向位置要相对于轮毂中心对称，便于双排链条均匀受载。

　　在设备用途上，这类链轮常见于短节距滚子链传动系统，例如输送辊道、包装机械的牵引机构、小型工装变位机、农机附属传动以及自动化线体的同步顶升部位。它不像齿轮那样依赖高精度齿面连续啮合，而是通过链条与多个轮齿的周期性配合传递动力，因此对中心距波动、轴系轻微变形的容忍度更高，适合远距离、大速比、低速重载的布置。双排结构相比单排，在不显著增大链轮外径的前提下提升了承载能力，也让两根链条共同分担冲击载荷。

　　三维建模时，应先按链条参数建立单个齿槽截面，再通过圆周阵列形成完整轮齿；双排齿之间的中间环带要与齿根过渡连续，避免出现尖锐交界。轮毂内孔、端面、齿顶圆和齿根圆应保持同轴关系，键槽或锁紧平面需按实际加工方式表达。若后续用于加工，还需考虑齿部热处理后的硬度层分布、毛坯锻造或棒料加工余量，以及链轮齿面在磨损后的可更换性。对于维护人员而言，链轮装配后应盘动检查链条啮入点，确认滚子能自然落座、无侧向干涉，并在运行中观察链条松紧边状态，使传动在稳定张紧范围内工作。
