直齿圆柱传动齿轮结构设计

　　这组直齿圆柱齿轮的结构建模，围绕中等载荷、中等转速的平行轴动力传递场景展开，常见于轻工输送线、小型减速箱、农机进给机构、包装设备分度单元以及通用机床的辅助传动链中。齿轮作为平行轴间传递扭矩和转速的基础件，其齿形采用标准渐开线直齿廓，啮合过程中接触线沿齿宽方向平行于齿轮轴线，没有轴向分力，支撑轴承只需承担径向载荷，对箱体轴承孔的轴向定位要求相对宽松，装配和维护都比较直接。

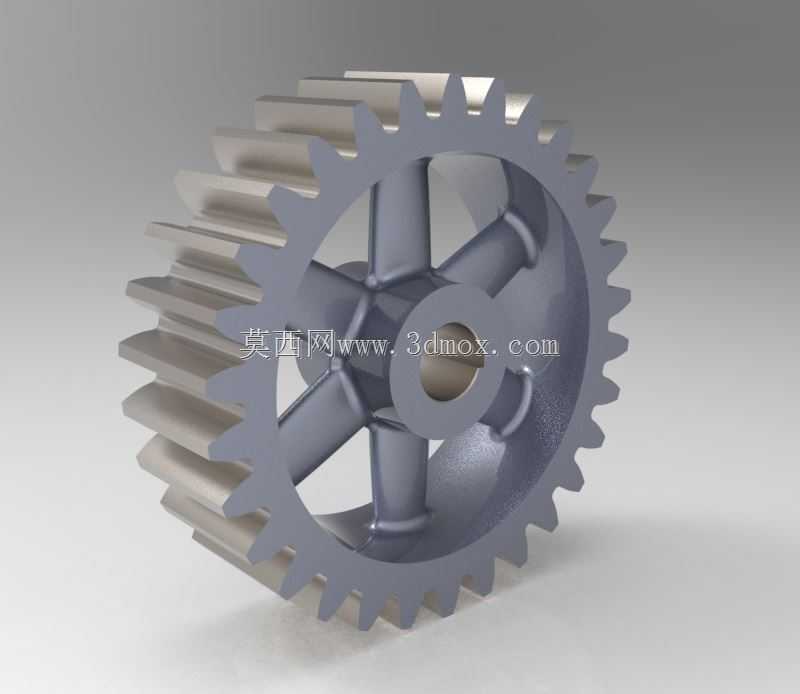

　　从轮体结构看，该齿轮没有采用实心盘式设计，而是在轮毂与轮缘之间布置了六根辐射状轮辐。这种处理在齿顶圆直径相对轴径较大时很有必要：如果整体做实心坯，零件重量和转动惯量会明显偏大，启停阶段对电机和联轴器的冲击增加，材料消耗也上升；轮辐式结构在保证轮缘刚性、让齿圈受力后变形可控的前提下，把非承载区域的材料去掉，兼顾了轻量化和刚度。轮毂部分做了加厚凸台，中心孔用于与传动轴配合，孔周材料厚度足够，可容纳键槽传递扭矩，也能避免过盈或键连接时局部应力过高。

　　齿圈外缘均匀分布三十个轮齿，模数取十一量级，齿宽方向保持平直，适合单向或双向旋转的定比传动。选型时需要注意，直齿轮在啮合入口和出口处是整齿宽同时进入、退出接触，相比斜齿轮，其高速运转时的冲击和噪声会更明显，因此更适合线速度不极端高、对传动平稳性要求中等的场合；若用于高速重载主机，通常还要校核齿面接触疲劳强度和齿根弯曲疲劳强度，并配合斜齿或人字齿方案。模型中齿顶圆、齿根圆、分度圆的比例关系按标准齿制建立，齿顶留有合理间隙，齿根过渡圆角保证铣齿或滚齿加工时刀具能够自然退出，减少应力集中源。

　　安装边界方面，中心孔与轴的配合需根据载荷性质选择过渡配合或轻过盈配合，周向通过平键锁定；齿轮轴向定位可依靠轴肩、套筒或弹性挡圈完成，轮毂宽度要略大于配合轴段长度，保证挡圈或套筒能压紧端面而不是压在轮辐上。箱体内布置时，两啮合齿轮的中心距由分度圆半径之和决定，齿顶与箱体内壁、齿面与润滑油位之间都要留出间隙，避免运转时刮壳或搅油阻力过大。轮辐之间的空腔在铸造或注塑成型时有利于材料均匀冷却，也为减重和后续动平衡去重提供了空间。

　　建模过程中，齿廓渐开线由基圆展开生成，齿距在分度圆上均匀等分，齿顶修缘和齿根圆角按工艺习惯保留；轮辐与轮毂、轮缘交接处做了过渡圆角，避免截面突变带来的铸造缺陷和应力集中。对结构工程师而言，这类模型既可直接用于传动方案的空间干涉检查，也能作为工程图绘制、齿强度校核和毛坯工艺规划的基础，在装配体中还能直观验证齿轮与轴、轴承、箱体壁板之间的安装间隙，确保实际设备落地时传动路线顺畅、维护装拆方便。
