可调角度皮带导线张紧支座结构

　　这套可调角度皮带导线张紧支座，主要面向开放式带传动、小型输送线、实验台架以及需要对皮带走向进行偏置引导的设备场景。现场布置中，皮带并非总是沿两带轮中心连线平直运行，当电机与执行轴存在空间错位、设备内部需要避让管路或电气元件，或者维护后带轮相对位置发生变化时，单纯依靠固定张紧轮很难同时满足包角、张紧力和走线方向三方面要求。该结构把支撑立柱、回转调节座、轮轴安装端和法兰底板组合成一个整体，可在安装阶段先确定底板位置，再通过上部回转件微调导线轮轴线方向，使皮带进入和离开轮面时保持稳定贴合，减少偏磨、跳带和异常噪声。

　　从实际用途看，支座承担的是皮带路径约束与张紧力传递，而不是直接承载主轴扭矩。底部圆形法兰盘设置多个安装孔，孔位围绕中心分布，适合固定在焊接机架、型材台面或铸件凸台上。法兰盘面与立柱过渡处采用圆滑加强形态，能够把皮带侧向拉力分散到较大区域，避免单螺栓连接处出现应力集中。立柱高度并非随意拔高，设计时需要兼顾皮带离地间隙、轮缘与机架侧壁距离以及操作人员调整空间；过低会使皮带擦碰设备本体，过高则会让悬臂段弯矩增大，导致支座在交变载荷下产生晃动。

　　上部调节座是整个结构的关键。其回转配合面围绕立柱轴线形成角度调整能力，端部伸出的轴段用于安装导线轮或张紧轮，轴端锁紧件将轮体轴向固定，同时保留轮体顺畅旋转的自由度。调节逻辑不是让工人在设备运行中随意扳动，而是在停机松锁后，根据皮带实际走向小范围转动支座，使轮槽中心面与皮带运行平面重合，再重新锁紧。这样处理后，皮带两侧边缘受力更均匀，尤其在短中心距传动、反转工况或频繁启停设备中，能够明显降低带边剥离和轮槽异常磨损。

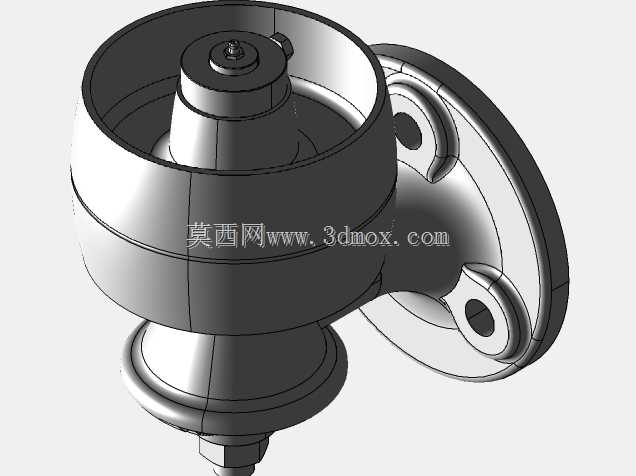

　　外形与安装边界方面，底板直径决定了支撑稳定性，也限制了最小安装平面；立柱上方回转体的外径需要容纳锁紧结构和轴承位，不能为了追求小巧而削弱配合面长度。导线轮外侧应留出皮带装拆空间，轮缘与护罩之间要保留安全间隙，避免运行中皮带抖动摩擦护罩。轴端外伸尺寸则与轮体宽度、锁紧螺母厚度以及防松要求相关，外伸过长会形成额外悬臂，过短又会造成扳手空间不足。三维建模时，底板孔位、立柱中心线、回转轴轴线和轮槽对称面需要建立清晰基准，尤其是回转调节轴线与轮轴之间的位置关系，应通过装配约束验证，而不是只按外观摆放。

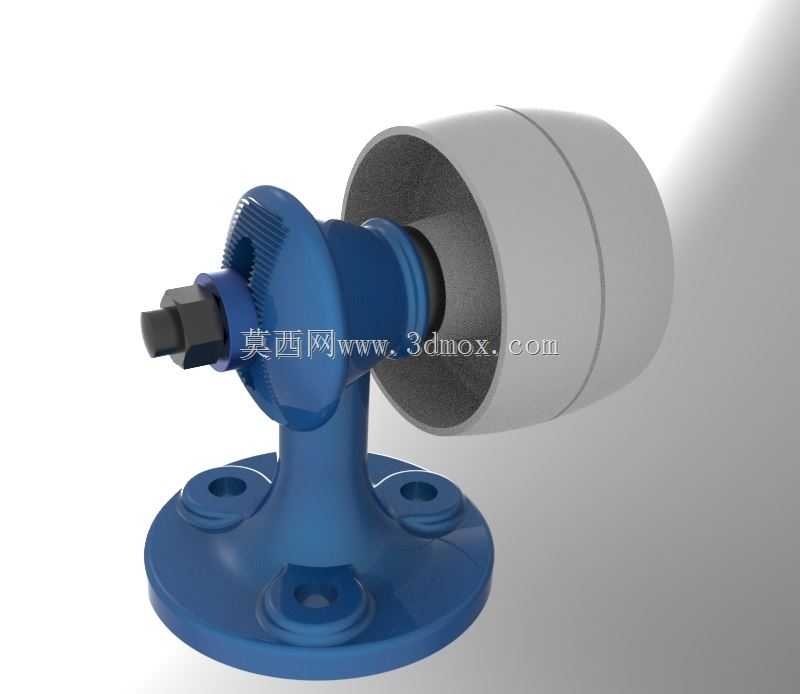

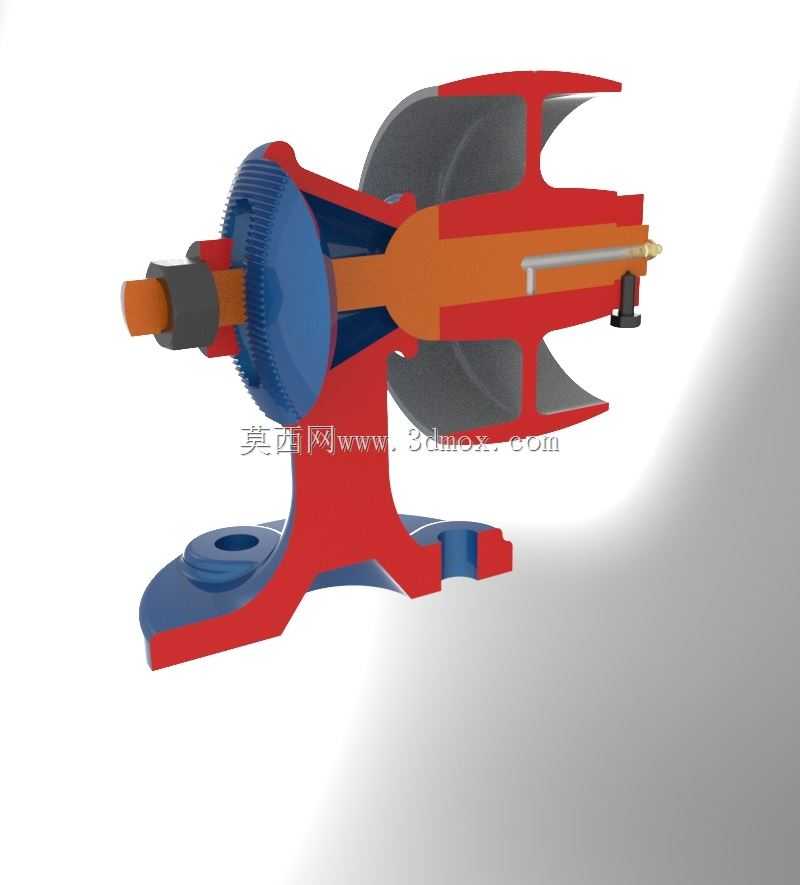

　　结构细节上，蓝色支座部分宜采用铸件或焊接后加工件，承受主要支反力；灰色轮体部分可根据载荷选用尼龙、铝合金或钢制轮缘，轻载场合用非金属轮面还能降低皮带噪声。轮体内孔与轴之间可设置轴承或减摩衬套，轴肩控制内圈定位，端盖或螺母防止轴向窜动。若设备振动较大，锁紧部位应考虑止动垫片、双螺母或锥面锁紧结构，防止角度调节后在运行中回松。底板安装孔建议设计成略大于螺栓直径的通孔，便于现场对中，但孔间隙不宜过大，否则交变侧向力会使螺栓承受剪切冲击。

　　在选型和建模校核时，不能只看模型外观是否完整，还要把皮带拉力方向、轮体包角和支座高度结合起来判断。皮带对轮面的合力可近似分解为垂直和水平分量，立柱根部与法兰交接处是弯曲应力较高的区域，圆角过渡和壁厚连续性必须保留。若用于多粉尘环境，轮轴处应预留防尘或润滑维护空间；若用于食品、纺织等对清洁要求较高的设备，外表面应减少深凹槽和积料死角。整体结构通过法兰固定、立柱承力、回转调向和轮体导向四个部分协同工作，为带传动系统提供了一种安装灵活、调整方便、边界清晰的导线张紧方案。
