棘轮棘爪单向止逆传动机构

　　这套棘轮棘爪止逆机构在各类需要单向锁止、间歇进给的设备里应用十分广泛，从起重卷扬的防逆转保护、输送线的逆止限位，到手动扳手的步进进给、纺织机械的送料分度，再到自行车飞轮的超越离合结构，核心工作逻辑都和这套机构同源。现场调试这类结构时，最常遇到的故障就是棘爪卡滞、棘齿崩边、反向锁止打滑，很多问题根源都在初始结构设计阶段没有匹配好齿形参数、摆臂行程和弹簧预紧力，这套三维结构把所有配合关系完整还原，刚好可以作为结构校核、运动仿真的参考载体。

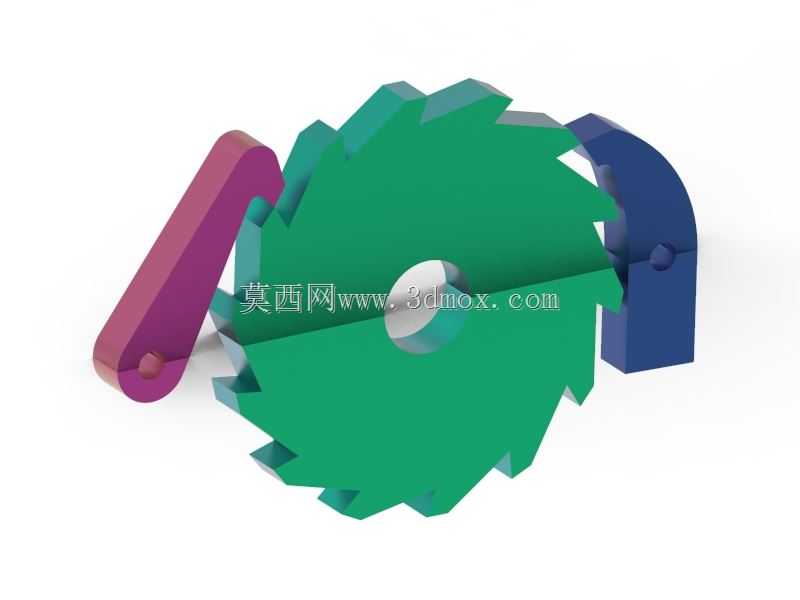

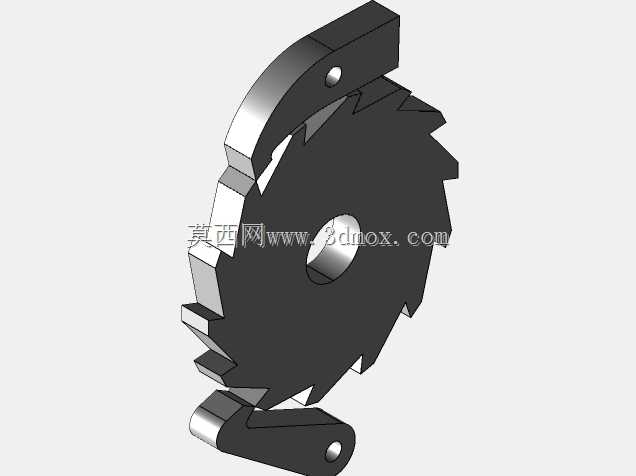

　　从功能实现逻辑来看，带锯齿形外缘的棘轮作为核心从动件，和输出轴同轴固连，只能沿设计允许的方向连续转动；紫色摆臂端部铰接的棘爪在重力或者配套扭簧的推力下始终贴紧棘轮齿面，当棘轮沿正向转动时，齿面的斜面会把棘爪逐步顶起，棘爪顺着齿背滑过每一个齿尖，不会阻碍轴系的正常运转；一旦轴系出现反向回转趋势，棘轮齿的垂直锁止面会直接抵住棘爪的端部，摆臂的铰接支座被固定在设备机架上，反向扭矩会通过棘爪直接传递到机座，彻底锁死转轴，避免重物下坠、工位回退这类安全事故。深蓝色的弧形支座就是棘爪摆臂的安装基准，上面预留的铰接孔位和机架安装面，直接决定了棘爪的啮合切入角度。

　　设计这类结构首先要敲定的就是棘轮的齿数和齿形夹角，齿数越少单步进给角越大，适合手动工具这类需要大行程步进的场景，但锁止时的冲击震动也会更明显；齿数越多分度精度越高，运转时棘爪落位的撞击声越小，但单个齿的承载厚度会被削薄，大扭矩工况下容易出现断齿。这套模型的棘轮采用对称分布的锯齿齿形，齿面工作边接近径向布置，保证反向受力时棘爪受到的反力尽可能沿摆臂杆身传递，减少铰接销轴的横向剪切载荷；齿背做了平缓的倾斜过渡，让正向转动时棘爪能被顺滑顶起，避免出现卡齿、刮擦异响。

　　棘爪摆臂的外形采用长条形等截面杆身，端部的铰接孔和棘爪转轴采用小间隙配合，间隙量控制在轴径的千分之五左右，间隙太大棘爪落位时会出现横向晃动，啮合精度下降；间隙太小则容易在粉尘、锈屑进入机构后出现转动卡涩。摆臂的回转中心位置需要反复校核：既要保证棘爪进入齿槽时的切入角在15度到25度之间，角度过小平直齿面会把棘爪向外推出，无法可靠锁止；角度过大则棘爪滑过齿背的阻力会急剧升高，正向运转的磨损和功耗都会上升。深蓝色的固定支座做成半包围弧形结构，既给摆臂提供足够的刚性支撑，避免大扭矩锁止时支座出现形变让位，又能在棘爪外侧形成防护，减少外部杂物直接冲击啮合副。

　　安装边界层面，棘轮的中心轴孔和输出轴采用平键连接，轴伸长度要保证棘轮端面和两侧轴承挡圈留出1到2毫米的轴向间隙，避免轴系窜动时棘爪和齿面出现轴向错位；棘爪支座的安装面和棘轮轴线的平行度公差要控制在0.1毫米以内，如果支座偏斜，棘爪会出现单侧齿面受力，局部接触应力超标，短时间内就会磨出凹坑。整套机构的径向轮廓以棘轮齿顶圆为最大边界，摆臂抬起的极限位置不会超出齿顶圆的外廓，在做设备布局时可以按照齿顶圆直径预留环形安装空间，不需要额外给摆臂预留过多外部避让位。

　　实际工况选型时还要考虑啮合副的材质匹配，棘轮常用45号钢调质后齿面淬火，硬度达到HRC45以上，棘爪可以采用稍软的40Cr调质，让磨损优先发生在便于更换的棘爪上，避免棘轮整体报废；在高速间歇运转的场景下，还可以在棘爪背部加装轻量扭簧，保证棘爪快速落位，避免高转速下棘爪浮在齿顶无法及时卡入齿槽。整套结构没有复杂的精密配合面，加工门槛低、可靠性强，是机械传动里最经典的单向止逆解决方案。
