双螺栓压紧式卡箍紧固连接结构

　　这套双螺栓压紧式夹持连接结构，在管路装配、工装夹具、小型设备机架固定以及实验台架搭建中都属于出镜率很高的连接件类型。它的核心作用是通过上下两块对称布置的弧形夹持臂，配合两根贯穿的长螺栓与端部六角螺母，对穿入中间空腔的圆柱杆件、管段或者轴类零件形成环抱式夹紧，依靠拧紧螺母产生的预紧力把被夹持件牢牢锁止，防止其出现轴向窜动或者周向转动。

　　从实际使用场景来看，这类结构常见于需要频繁调整夹持位置又要保证足够抱紧力的场合：比如轻型输送线的导向杆固定、检测设备上传感器支架的高度调节、气动回路中管件的临时定位，以及一些非标工装里对圆棒料的快速装夹。相比单螺栓卡箍，双侧对称拧紧的方式能让上下夹持臂受力更均衡，夹紧力分布在被夹件的两侧接触弧面上，不容易出现单侧偏载导致的夹痕或者松脱。

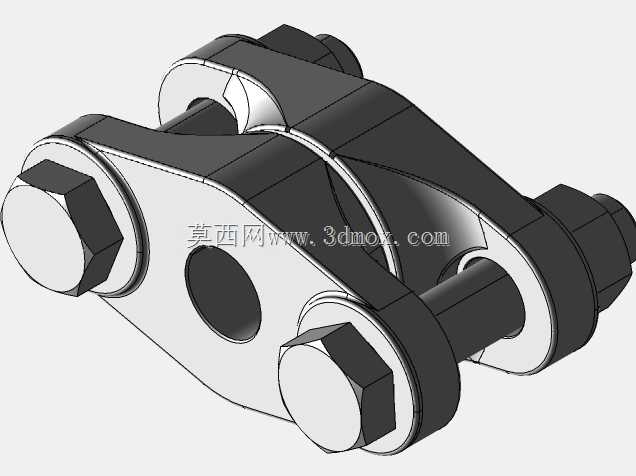

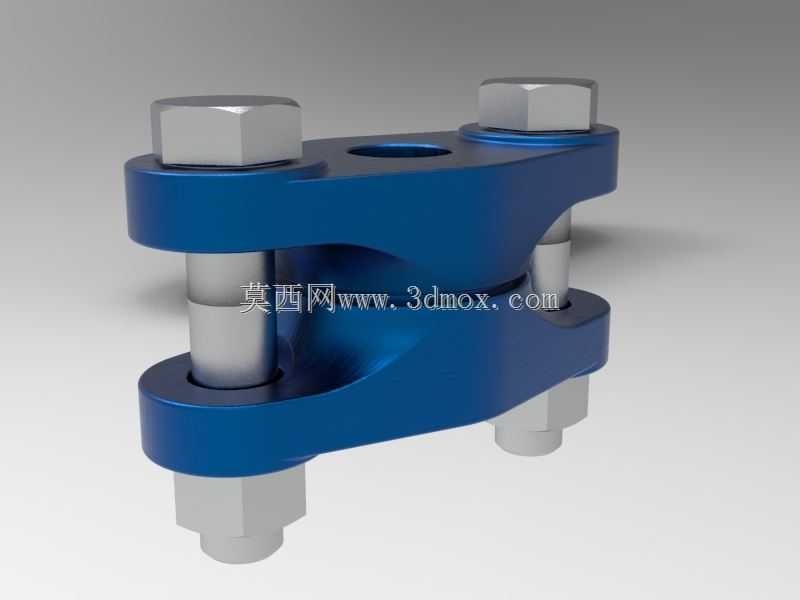

　　结构设计上，上下两片夹持臂采用了完全对称的轮廓形态，本体做了轻量化的镂空与弧形过渡处理。臂体中间开设的同轴圆孔正是被夹持杆件的穿过通道，孔壁在夹紧状态下与杆件外圆形成面接触。两片臂体的两端各加工出同轴的螺栓过孔，两根长螺栓从一侧穿入，另一侧依次套入垫片后由六角螺母锁紧。螺栓头部与螺母均采用标准外六角构型，可直接用普通开口扳手或套筒施加扭矩，现场装配无需专用工具，维护拆装都很方便。臂体与螺栓、螺母的接触端面做了平整的沉台设计，拧紧时承压面贴合充分，能有效避免应力集中在臂体边缘造成局部压溃。

　　建模过程中需要重点把控几处配合关系：首先是上下臂体夹持孔的同轴度，两片合拢后圆孔必须形成完整的圆柱包容面，若同轴度偏差过大，夹紧时会出现孔壁局部点接触，既损伤被夹件表面，也会大幅降低实际摩擦力。其次是螺栓过孔与螺栓杆部的间隙配合，间隙取值既要保证装配时螺栓能顺利穿入，又不能过大导致臂体在受侧向力时出现错位。臂体外形上的多处圆弧过渡并非单纯为了美观，而是在锻造或铣削加工时减少应力集中的工艺考量，夹持臂在螺母预紧后处于受弯状态，圆角过渡能显著提升臂体的疲劳寿命，避免在长期交变载荷下从拐角处萌生裂纹。

　　关于安装边界，布置这套夹紧结构时需要在臂体两侧预留出扳手操作空间，六角螺母的对边尺寸决定了套筒或扳手的回转半径，径向至少要留出一个螺母对边宽度以上的操作余量，轴向则要考虑螺栓伸出螺母后的长度，一般保证拧紧后螺栓末端露出螺母2到3个牙距，既保证螺纹啮合长度足够，又不会因伸出过长干涉周边部件。被夹持杆件的外径需要与夹持孔公称直径匹配，通常设计时让孔在自由状态下略小于被夹件外径，拧紧过程中臂体产生微量弹性变形，从而形成稳定的过盈抱紧。臂体的厚度、宽度以及两根螺栓的中心距，共同决定了整个卡箍的夹紧能力：螺栓中心距越大，同样预紧力矩下作用在夹持孔处的杠杆抱紧力越强，但整体外形尺寸也会相应增加，选型时需要根据被夹件的受力大小、安装空间的宽窄来权衡。

　　材质处理上，臂体若采用铝合金材质可兼顾轻量化与足够的结构强度，表面阳极氧化后既耐腐蚀也能提升外观质感；螺栓螺母则选用标准碳钢紧固件，保证螺纹强度与预紧力的可靠传递。整套结构没有复杂的运动副，零件数量少、加工工艺成熟，在三维建模时把对称特征、孔位同轴关系以及螺栓装配的干涉间隙处理到位，就能直接用于后续的工程出图与实物加工。
