可调行程曲柄摇杆传动铰接构件

　　该构件属于连杆机构中的手动驱动与行程转换部件，整体采用一体式金属本体配合侧向销轴的结构形式，主要承担旋转输入、摆臂传力以及行程调节三类功能。从实际装配关系看，下端圆柱轴段可作为回转支承端插入对应支座孔内，工作时绕该轴线完成连续转动或有限角度摆动；侧面横向伸出的短销轴用于连接拉杆、拨叉或联动杆，将曲柄的圆周运动转化为从动件的直线往复运动；上部开设的长圆槽则为铰接点位置调整提供了行程变化空间，锁紧件可沿槽方向固定在不同位置，从而改变力臂长度，适配不同摆角与输出位移需求。

　　在设备用途方面，这类构件常见于小型手动操作机构、轻工送料装置、夹具锁紧机构、纺织机械导杆驱动、包装设备摆杆单元以及教学用连杆演示机构中。它并不直接承受高速重载冲击，更多承担中低频次、中等载荷下的运动传递任务。设计时需要重点关注回转轴线与销轴轴线之间的平行度，若两轴偏差过大，联动杆在运动过程中会产生附加侧向力，造成支座孔磨损加快、连杆卡滞或操作力矩明显增大。长槽的方向也并非随意布置，槽中心线应与力臂调节方向一致，使铰接点在调整过程中能够连续改变回转半径，同时保证锁紧后接触面具备足够的抗滑移能力。

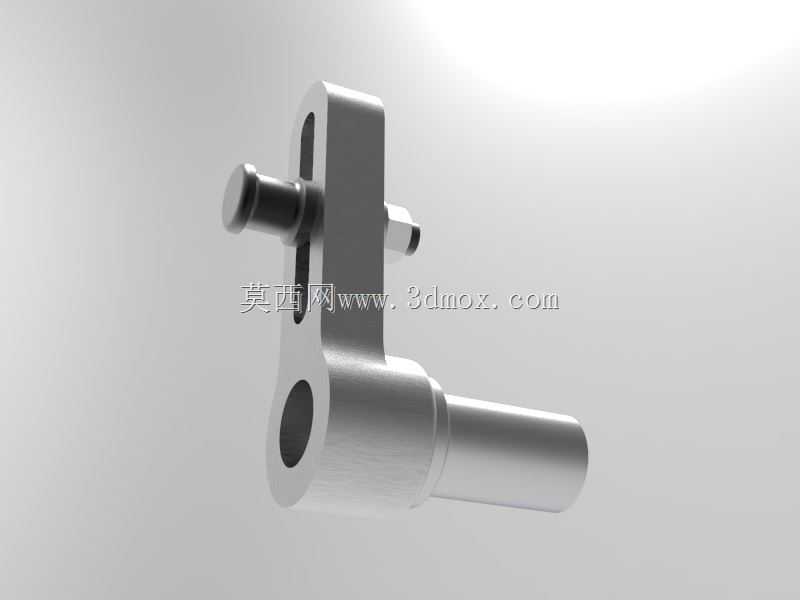

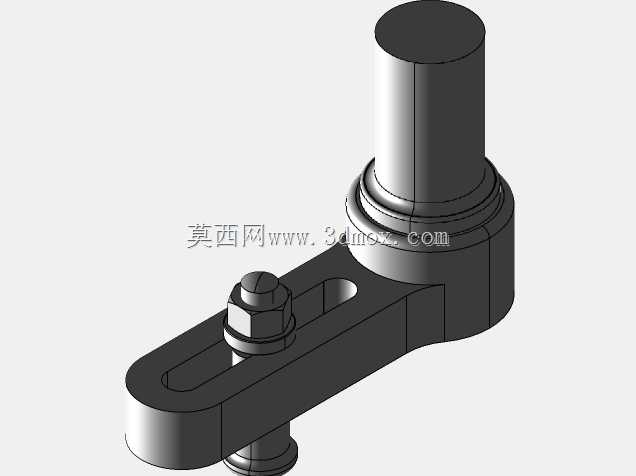

　　外形上，主体下部为阶梯圆柱结构，靠近本体处直径较大，向外延伸后形成较细的支承轴段。这种阶梯形态一方面可以在装配时提供轴向定位面，限制构件插入支座后的深度；另一方面也有利于提高根部抗弯截面，减少销轴受力时在转折处产生的应力集中。上部摆臂呈板状延伸，端部做圆弧过渡，避免尖角在往复运动中与周边护罩或相邻杆件发生干涉。横向销轴与本体之间可采用压装、螺纹锁紧或小螺钉防转的方式固定，销轴末端通常需要设置卡簧槽、螺纹孔或径向限位面，防止联动件在工作中脱出。

　　安装边界方面，下部圆柱轴段与支座孔之间宜保留合理的转动配合，过紧会导致手动操作迟滞，过松则会引起摆动间隙并影响定位精度。若设备运行频率较高，可在支座处增设衬套或轴承，以降低轴段磨损；若仅为间歇调节机构，也可直接采用金属孔配合并在装配面涂覆润滑脂。侧向销轴的有效悬伸长度需要根据被连接件厚度确定，既要保证连杆叉口能够完全装入，又不能使销轴过长而触碰邻近板件。长槽宽度应与锁紧螺栓或滑块直径匹配，槽边到本体外缘的壁厚需承受调节点处的最大拉力，尤其在槽端圆弧位置，应避免因截面削弱而产生裂纹。

　　从建模思路看，构建该类零件时应先确立下部回转轴线，再以该轴线为基准建立摆臂轮廓和横向销轴轴线。长槽位置、销轴中心距以及轴段直径是影响机构运动特性的核心尺寸：中心距决定曲柄半径，槽长决定可调行程范围，销轴直径决定铰接副承载能力。本体与圆柱轴段交接处宜设置圆角或加强过渡，使载荷从板状臂部平顺传递到回转支承区。侧向销轴与主体相交区域不应仅做简单布尔叠加，需结合实际工艺考虑压装接触面或防转结构，否则在工程出图和装配校验时容易出现配合关系不明确的问题。

　　运动校核时，可将该构件与连杆、滑块或摇臂进行简化装配，分别检查铰接点位于长槽近端、中端和远端时的轨迹包络。近端状态下输出位移较小，但输入力矩需求较低，适合微调或轻载动作；远端状态下输出行程增大，但构件根部和销轴所受弯矩同步提高，需要复核轴孔支承强度及锁紧件防滑能力。对于手动机构，还应关注操作过程中是否存在死点位置，必要时通过限制摆角、增加弹簧复位或改变连杆连接方向来保证动作连续。整体而言，该结构以较少零件实现了回转、铰接和行程可调三种功能，适合空间紧凑、需要现场改变运动参数的中小型机械传动部位。
