工业传动滚子链条精密结构设计

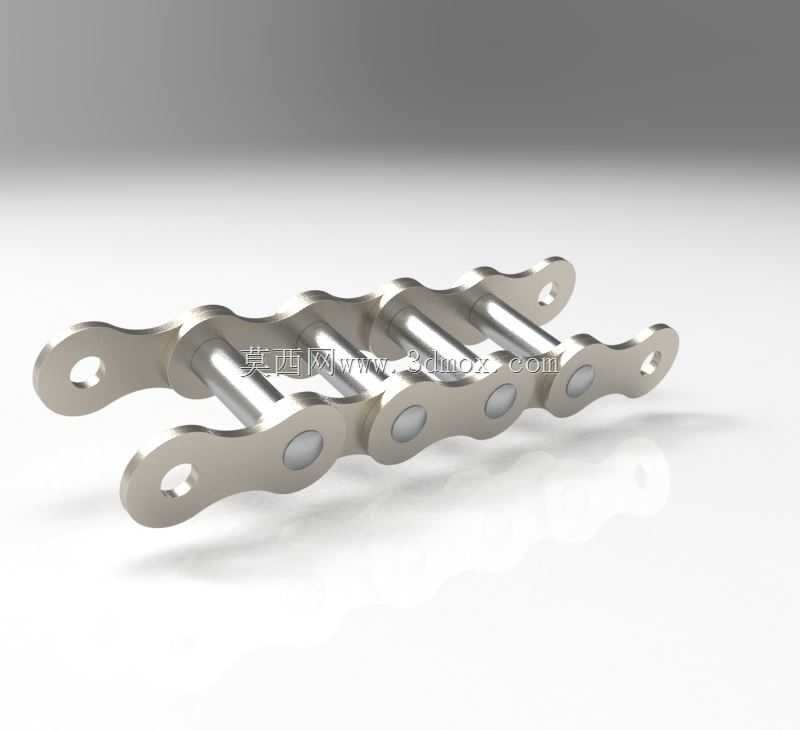

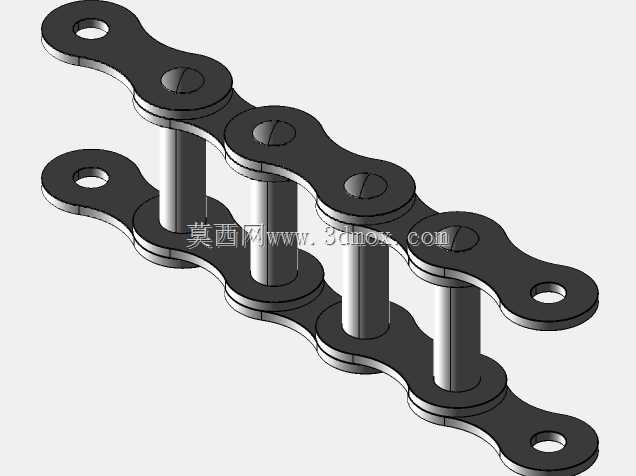

　　在各类连续输送、动力传递工况里，链传动始终是中低速大扭矩场景下可靠性极高的传动形式，这套滚子链条的三维结构完整还原了链节铰接、销轴配合、链板承载的全部细节，可直接用于传动系统布局校核、运动干涉验证以及配套链轮的啮合参数匹配。从现场使用场景来看，这类短节距精密滚子链大量应用在装配线输送工位、农机动力输出段、轻工包装设备主传动、摩托车及低速代步车后轮驱动、机床辅机排屑机构、斗式提升机牵引段，相比同步带它能耐受油污、铁屑、粉尘的恶劣环境，相比齿轮传动它对两轴中心距的适配范围更宽，不需要严格保证密闭润滑腔，在多尘、有少量切削液飞溅的车间环境里维护门槛更低。建模过程中首先梳理链传动的核心配合关系：每一节外链节由两片对称外链板、

　　两根过盈压入的销轴组成，内链节则由两片内链板、两个套筒、两个可自由转动的滚子构成，销轴穿过套筒形成铰接回转副，滚子空套在套筒外侧，和链轮轮齿进入啮合时滚子可随接触摩擦自转，把套筒和轮齿之间的滑动摩擦转化为滚子外周的滚动摩擦，大幅降低啮合磨损速率。结构设计时链板采用两端带圆弧的8字形轮廓，这个外形并非单纯减重：链板在链条受拉时，销轴孔周边是应力集中最高的区域，8字形的腰部收窄轮廓可以让板件的拉伸截面受力更均匀，避免方形板件在孔位外侧出现多余的应力冗余，同时在链条绕上链轮做弯折运动时，相邻链板的侧边不会发生运动干涉，预留出铰接回转所需的摆角空间。外链板和销轴采用过盈压装，压装后销轴和外链板之间无相对转动；内链板和套筒同样为过盈配合，

　　套筒两端和内链板端面贴平，销轴和套筒内孔之间保留间隙配合，保障每一节链节都能围绕销轴自由偏转，偏转角度由配套链轮的齿数决定，链轮齿数越少、节距越大，单节链节所需的弯折角度就越大，设计时要保证相邻链节弯折到最大摆角时，链板端面、套筒端面、销轴铆头之间留有合理间隙，不能出现卡滞。滚子的壁厚、套筒的壁厚、销轴的直径三者要匹配链条的额定拉伸载荷：销轴承担整条链条的全部拉力剪切，套筒承受滚子传来的接触压应力和内孔销轴的铰接磨损，滚子直接和链轮齿面接触，需要足够的表面硬度抵抗接触疲劳。布局安装时首先要确认两传动轴的平行度，若两轴倾斜，会导致链条侧边偏磨、链板受力单侧集中，大幅缩短使用寿命；链条的松边和紧边要按传动方向布置，水平传动时紧边在上、

　　松边在下，避免松边垂度过大导致链条和链轮齿底刮蹭，或是链条运行时上下跳动脱齿。中心距的选取通常控制在30到50倍链条节距，中心距过小会导致包角过小、同时啮合的轮齿数量不足，冲击载荷下容易跳齿；中心距过大则松边垂度难以控制，高速运行时链条会出现横向振颤。链条的端部连接采用连接链节，当链节数为偶数时可直接使用开口销或者弹簧卡片锁定销轴，若工况为重载冲击场景，优先采用开口销锁固，避免弹簧卡圈在反复振动中脱落。三维建模时逐件还原每个零件的倒角与配合间隙：销轴两端的铆头倒角方便压装时导入外链板孔，套筒两端的小倒角避免压入内链板时刮伤孔壁，滚子两端的圆角防止啮合时和链轮齿侧发生锐边磕碰。装配体里可直接添加链轮做啮合运动仿真，验证链条在直线段和绕轮段的运动轨迹，检查链节弯折过程中是否存在零件干涉，也可据此测算链条的总长度、所需张紧行程，指导现场张紧机构的设计——张紧轮通常压在松边内侧，导向轮齿形和主动链轮保持一致，张紧行程不小于半个链条节距，方便后期链条磨损伸长后拆节调整。整套结构完整呈现了滚子链从单个零件到铰接总成的装配逻辑，可用于传动方案选型演示、设备布局干涉检查、维护拆装培训等场景。
