DIN8187标准12B单排套筒滚子链链轮

　　链轮是链传动系统里直接和滚子链啮合的核心传动零件，这一版结构对应12B规格单排套筒滚子链，齿形参数遵循DIN 8187规范，和ISO/R 606的链号体系完全匹配，在各类工业输送线、农机传动单元、小型动力输出机构里都有大量落地使用场景。

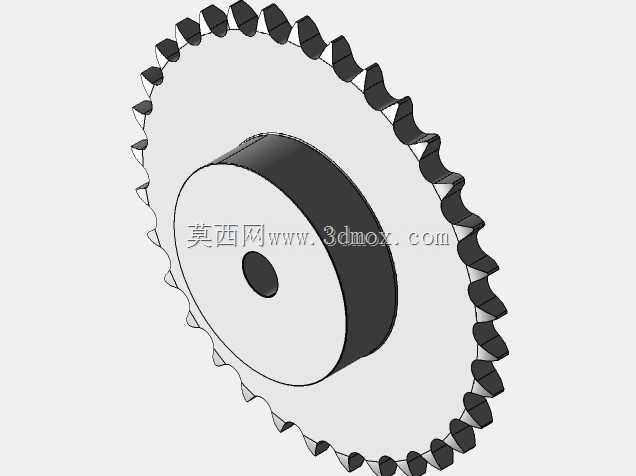

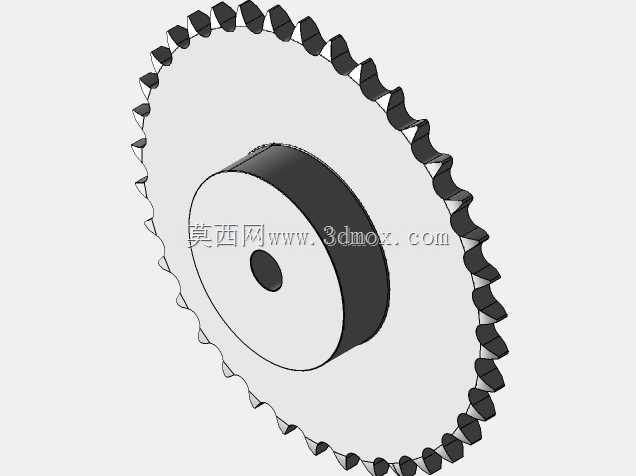

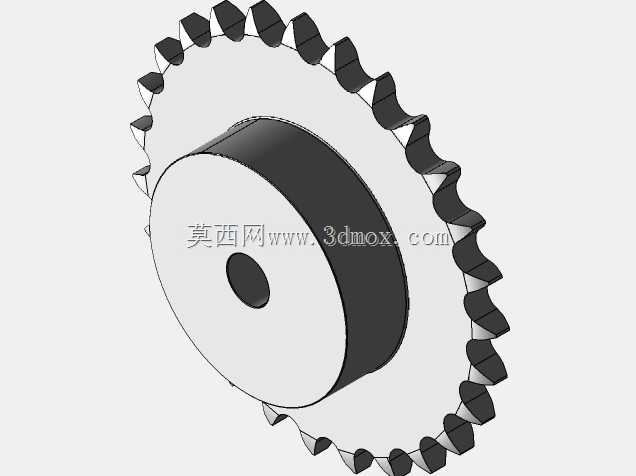

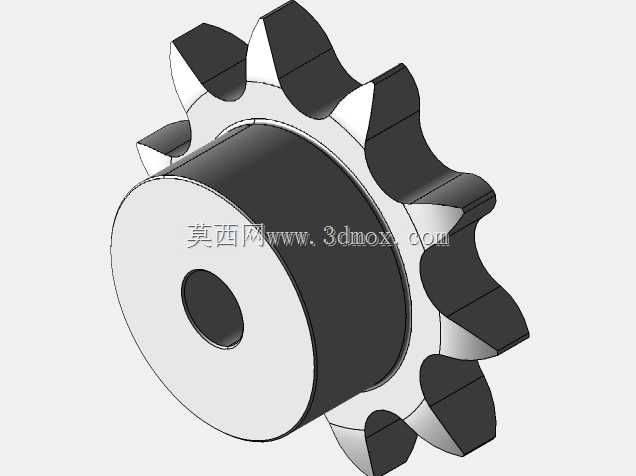

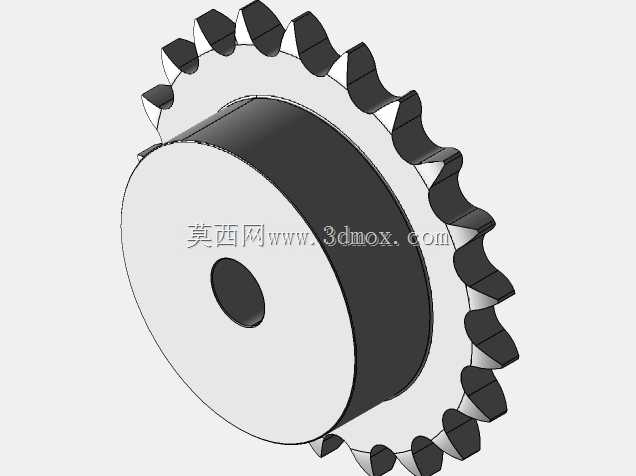

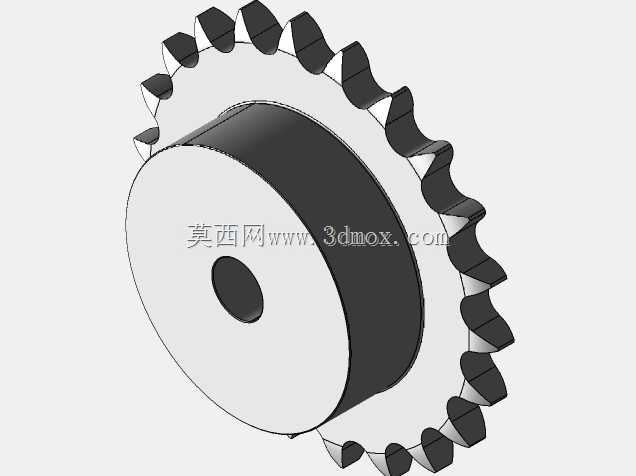

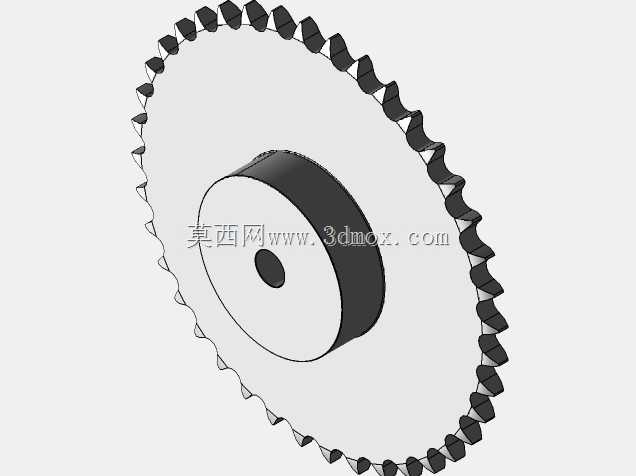

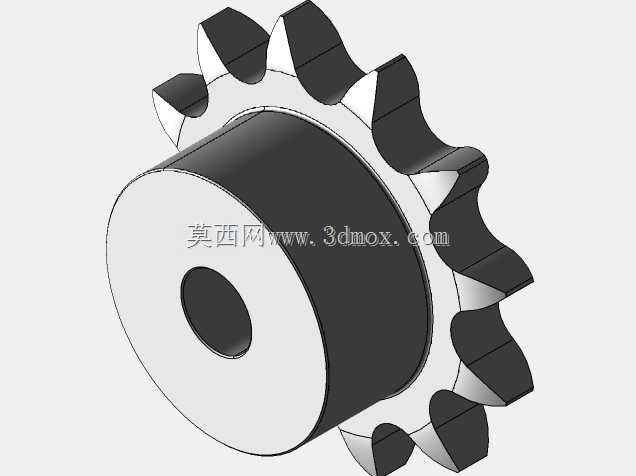

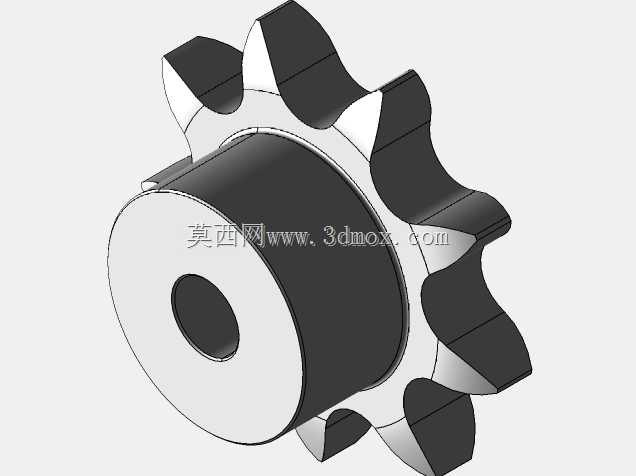

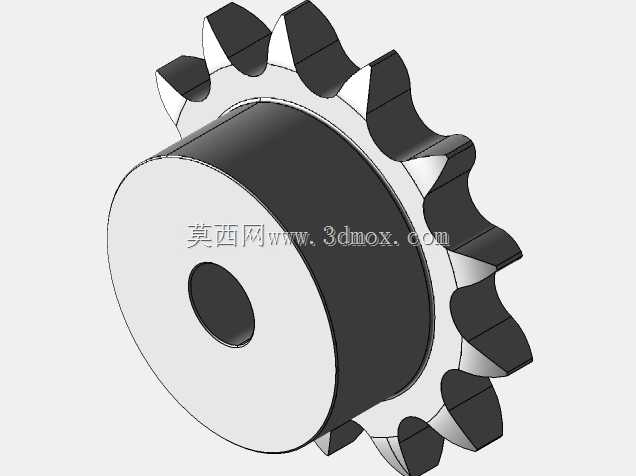

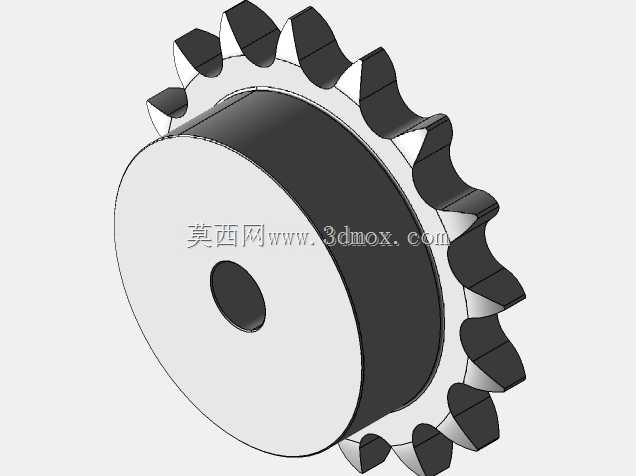

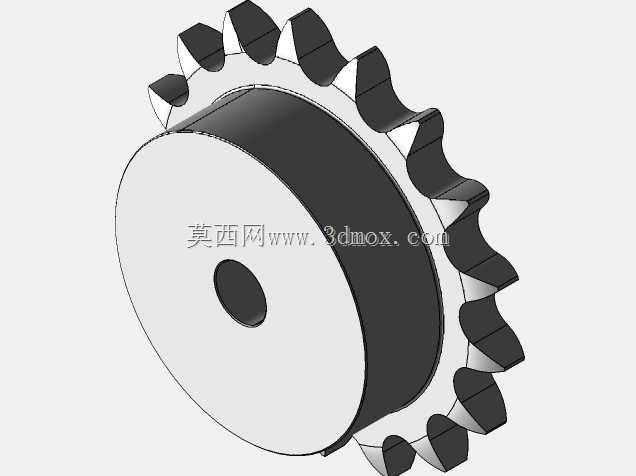

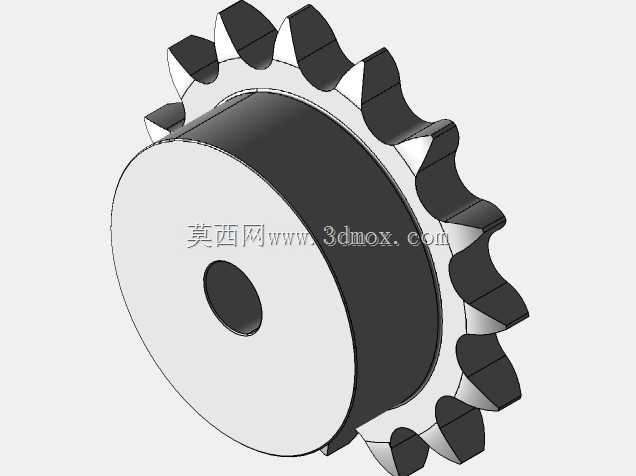

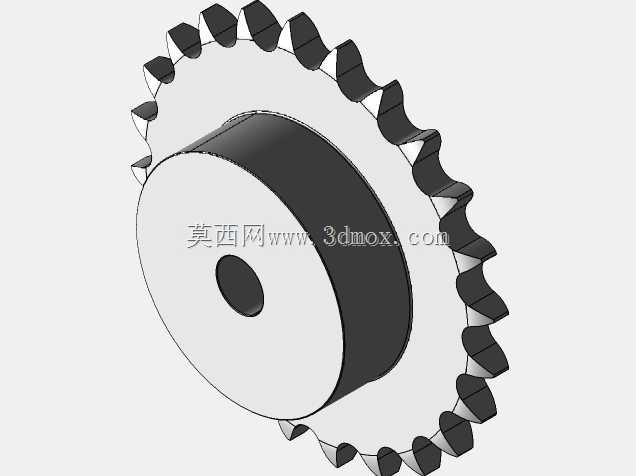

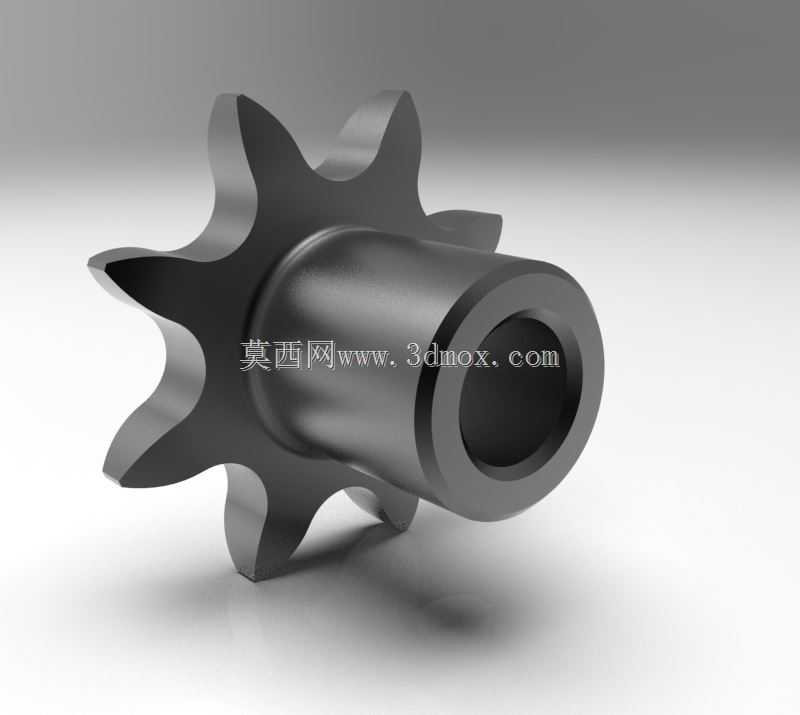

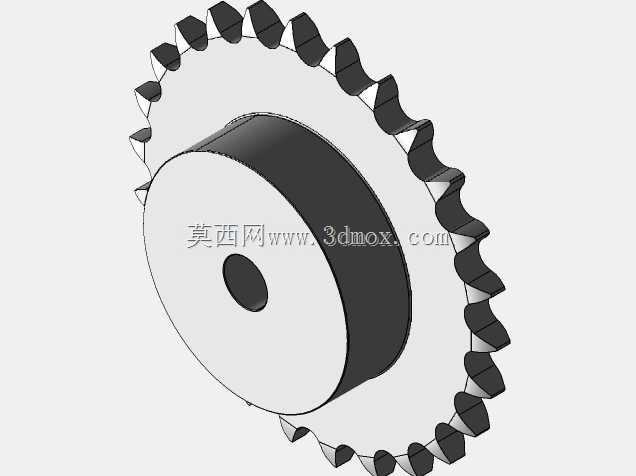

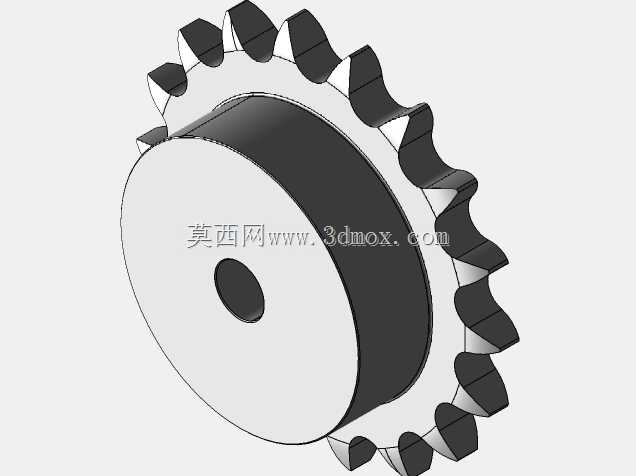

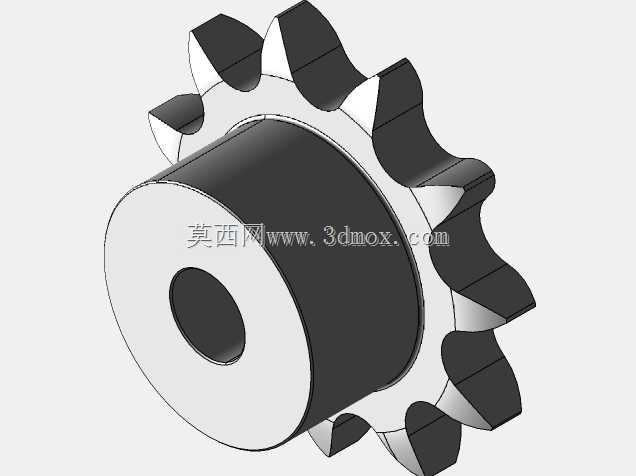

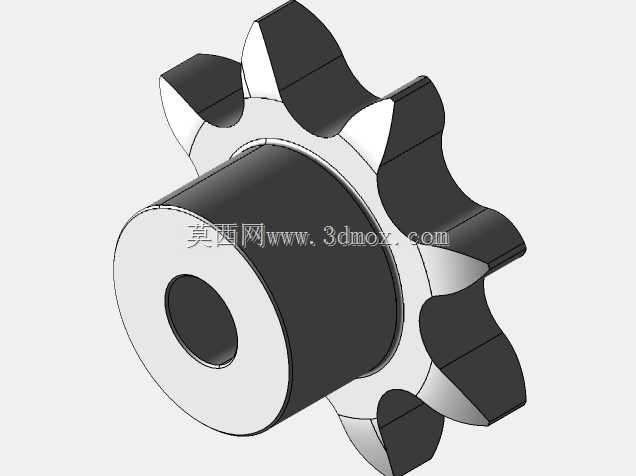

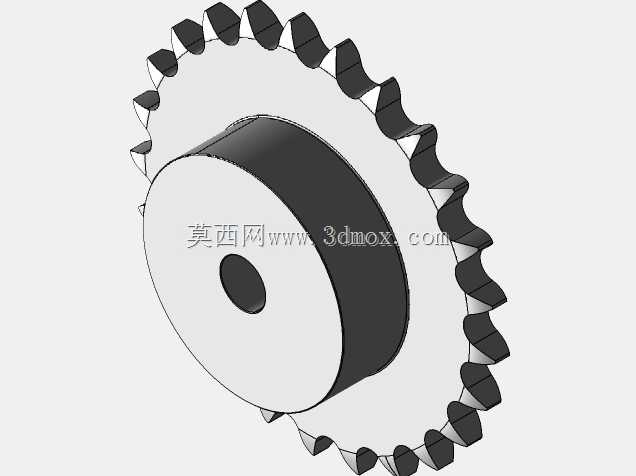

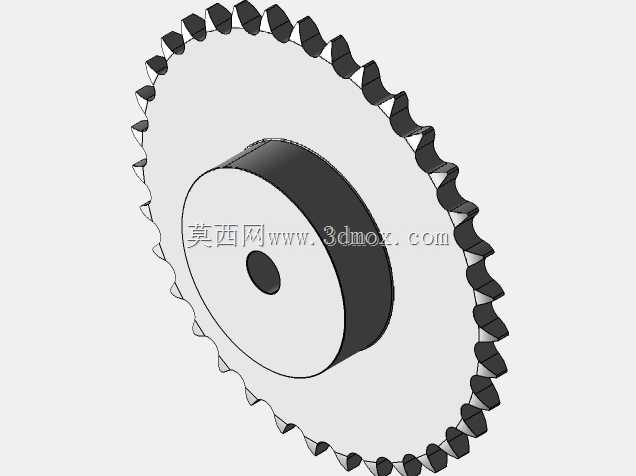

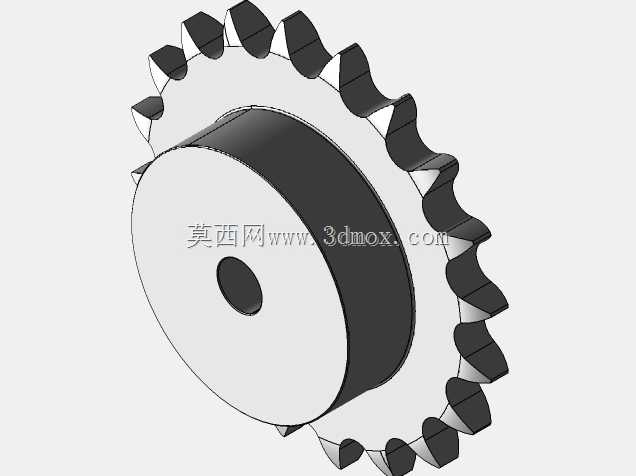

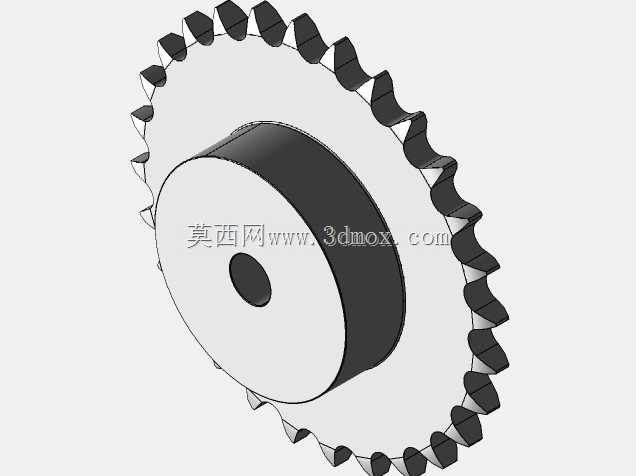

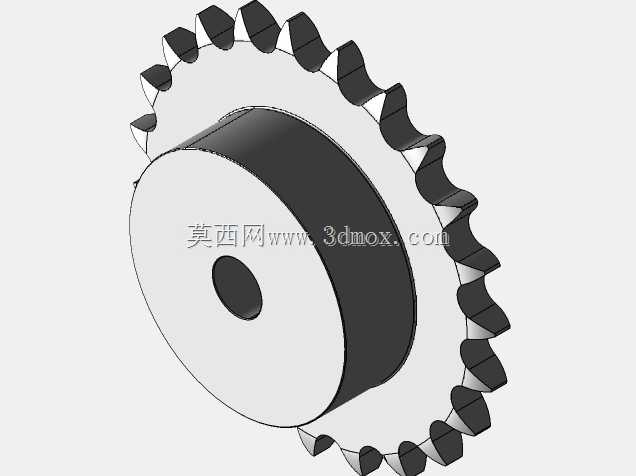

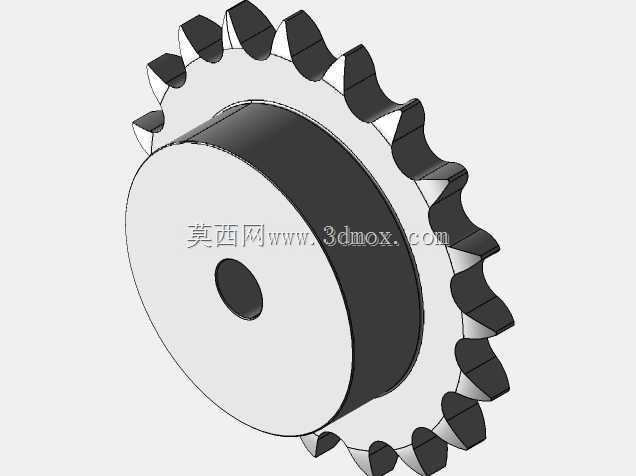

　　从实际装配边界来看，这个零件采用带一体式轮毂的结构，轮毂沿轴向单侧延伸，中心加工出贯通的安装孔，孔壁预留了和传动轴配合的公差区间，装配时可以直接穿入动力输出轴，通过键槽或者紧定螺钉完成周向锁止，不需要额外加装分体式轮毂，整体轴向占用空间更紧凑。齿盘部分的外径、根圆直径、齿沟圆弧半径都严格对应12B链条的节距、滚子外径参数，齿侧做了符合标准的倒角过渡，链条啮入和脱出的时候不会出现卡滞、跳齿的问题，哪怕传动过程中链条存在小幅松边垂度，齿形也能顺利引导滚子落进齿沟。

　　做这类链轮三维建模的时候，第一步要先锁定链条的基础参数：12B链条的节距为19.05mm，滚子外径12.07mm，内节内宽11.68mm，单排链轮的齿宽要控制在略小于内节内宽的尺寸，保证链片可以顺畅跨在齿面两侧，不会发生侧向摩擦。齿形轮廓不能随意绘制，要按照标准三圆弧一直线的齿槽形状逐段搭建：先定位分度圆上的各齿等分点，再依次绘制齿沟圆弧、工作段直线、齿顶圆弧，保证每个齿的啮合位置和滚子外圆完全贴合。齿顶圆到轮毂端面之间保留了足够的厚度，既可以承受链条传动时的交变挤压载荷，也不会因为齿盘过薄在频繁启停冲击下出现齿面变形。

　　实际工况里，链传动和齿轮传动、带传动的特性差异很明确：它不会像同步带那样长期运行后出现弹性打滑，也不需要齿轮传动那样严格的中心距精度，两轴的平行度即便存在小范围误差，只要链条张紧度调整到位，就能稳定传递扭矩。这类带毂链轮经常用在输送设备的从动端、包装机械的动力分配轴、园林机械的行走驱动部位，工作环境里经常会混入粉尘、碎屑，齿面的圆滑过渡设计不会积存杂物，运行时滚子滚过齿沟可以把大部分附着物带离啮合区，降低异常磨损的概率。

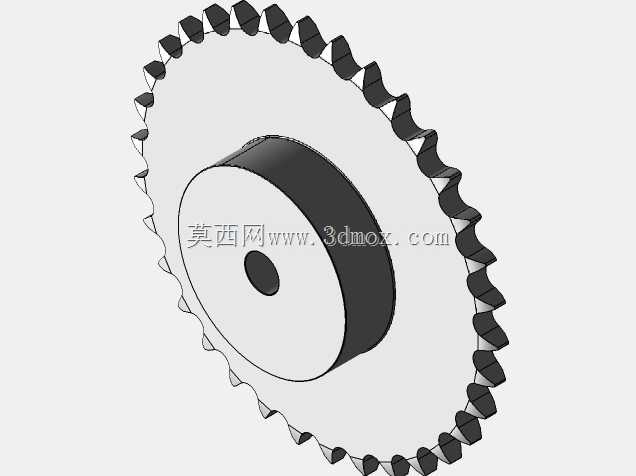

　　轮毂部分的外径设计也经过受力校核，轮毂和齿盘衔接的位置做了圆角过渡，避免热处理或者加载的时候在转角处出现应力集中。中心孔的长度方向尺寸大于齿盘的厚度，和轴的配合接触面积足够大，传递扭矩的时候不会出现轮毂相对于轴的晃动。如果设备需要调整传动比，只需要更换对应齿数的同规格链轮，轴的安装孔径、轮毂外径都可以保持统一，不用改动周边的机架和轴承座结构，互换性很强。

　　建模过程中还要注意轴向的安装干涉问题：链轮装入轴之后，齿盘的侧面和相邻的轴承、链罩内壁之间要留出足够的间隙，避免链条运行时发生侧向摆动剐蹭周边零件。齿顶的边缘做了小角度倒角，既方便安装时链条快速套入，也去除了机加工后留下的锐边，装配调试的时候不会划伤操作人员或者链条表面。整个零件的结构没有多余的复杂特征，常规的棒料下料、数控车削加工轮毂和内孔、滚齿或者铣齿加工齿形之后，再做齿面淬火处理就能满足使用要求，加工工艺性很好，适合批量生产替换备件。
