十七齿带轴孔直齿圆柱传动齿轮

项目分类:齿轮 发布时间:2022-05-30 ID:641131
  • 十七齿带轴孔直齿圆柱传动齿轮
  • 十七齿带轴孔直齿圆柱传动齿轮
  • 十七齿带轴孔直齿圆柱传动齿轮
  • 十七齿带轴孔直齿圆柱传动齿轮
  • 十七齿带轴孔直齿圆柱传动齿轮
  • 十七齿带轴孔直齿圆柱传动齿轮
  • 十七齿带轴孔直齿圆柱传动齿轮
  • 十七齿带轴孔直齿圆柱传动齿轮

  这款十七齿直齿圆柱齿轮的建模工作,核心围绕中小载荷平行轴动力传递场景展开,日常在轻工输送线、小型工装夹具、桌面级自动化模组、通讯设备内部调节机构里都能见到同结构零件的身影。这类齿轮不需要承担重载冲击,更多是完成固定速比的旋转运动传递,或是把手动旋钮的扭矩转化为直线滑台的进给动作,部分小型检测设备里也会用它来带动分度盘做小角度步进转动。

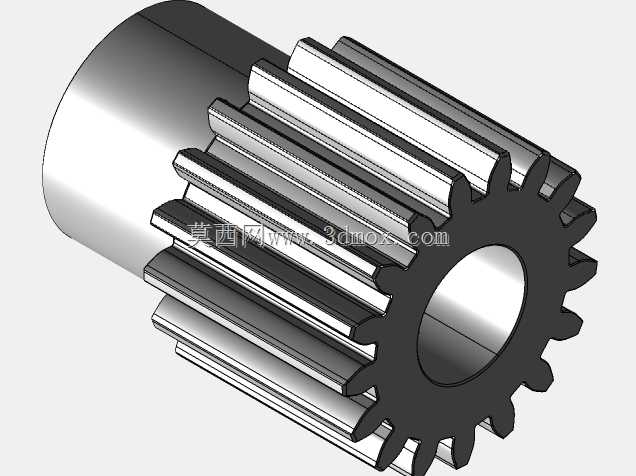

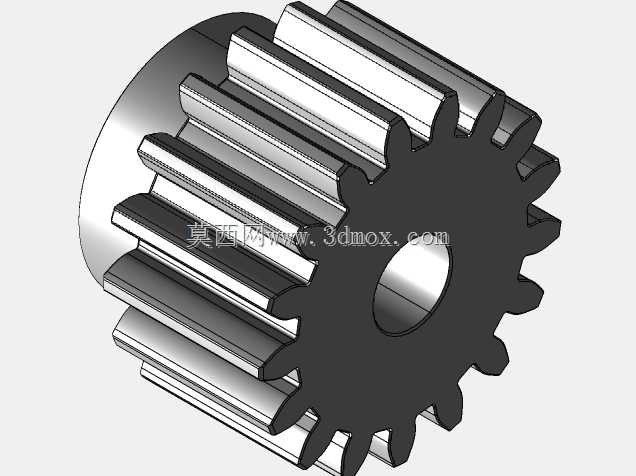

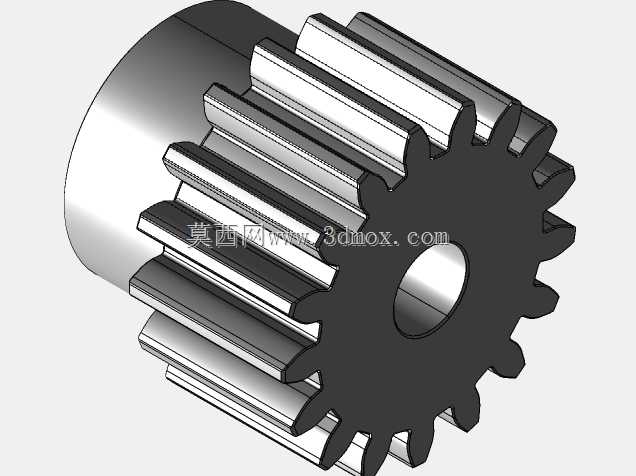

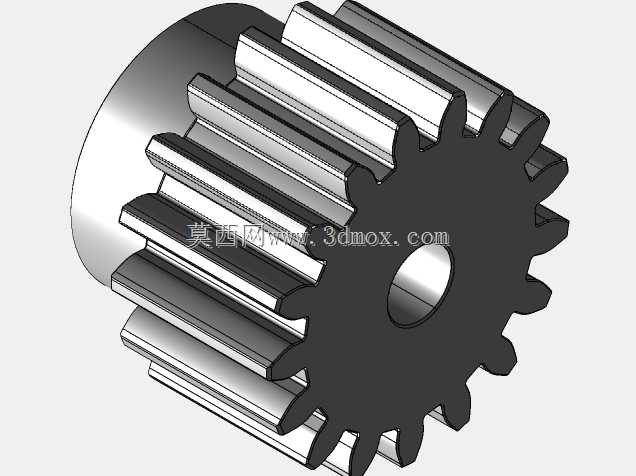

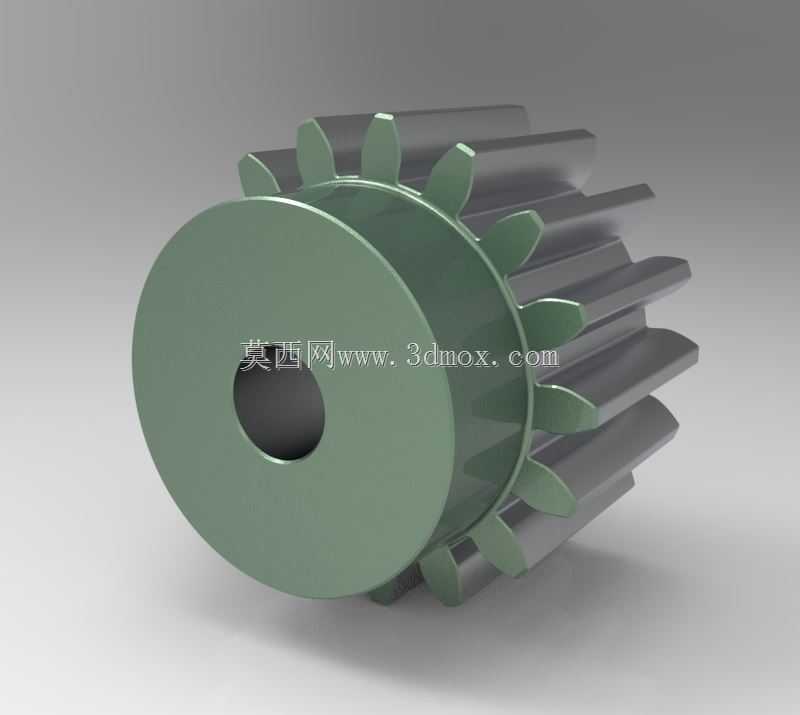

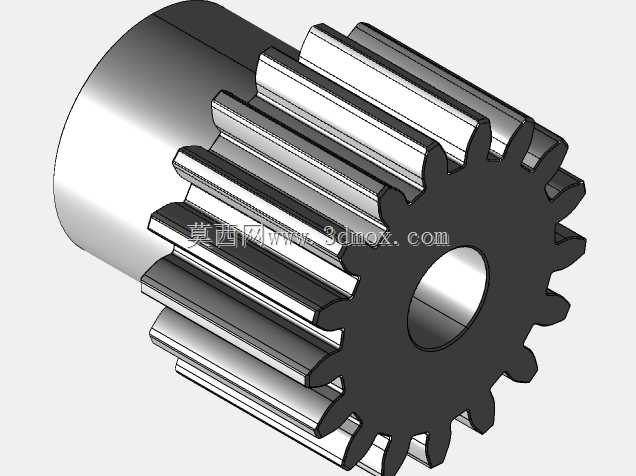

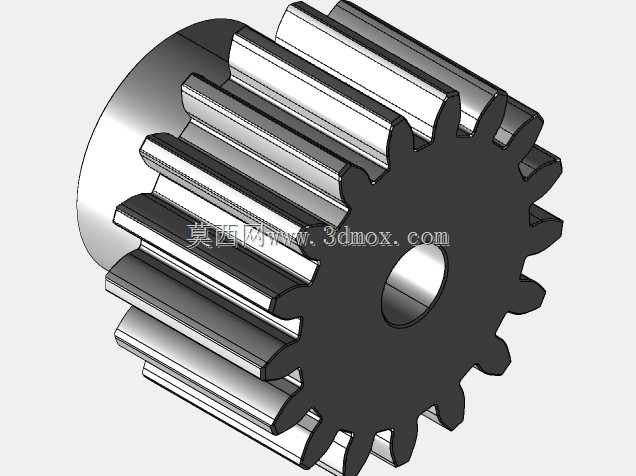

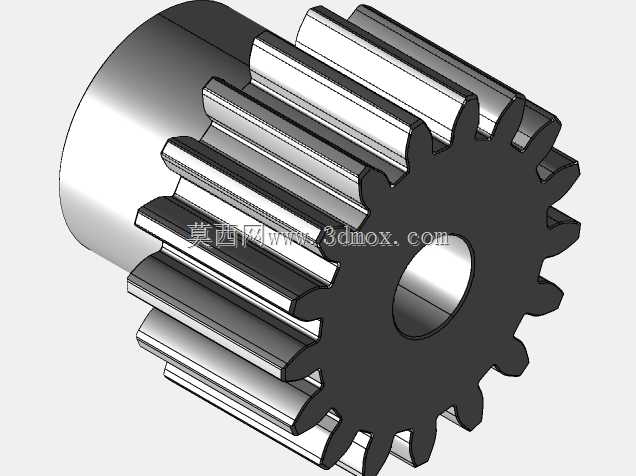

  从结构细节来看,齿轮一端做了直径大于齿根圆的挡边凸缘,这个结构在实际装配里有两个作用:一是啮合过程中阻挡配对齿轮出现轴向窜动,避免齿面接触宽度不足导致偏磨;二是部分安装场景里凸缘端面可以直接贴合轴承内圈或者机架隔套,省去额外加装轴向定位挡圈的工序。齿轮中心是贯通的光滑轴孔,没有加工键槽,适配两种常见的锁紧方式:小扭矩场景可以直接用紧定螺钉从轮毂径向锁死在光轴上,需要更高传动可靠性的场合也可以在孔内加装涨紧套,靠摩擦力传递扭矩,拆装的时候不会在轴表面压出键槽压痕,对经常需要调整齿轮轴向位置的调试工位非常友好。

  齿形部分采用20度压力角的渐开线轮廓,齿端做了小尺寸倒角,这个倒角不是单纯的外观处理:实际装配时如果两根轴的平行度存在微小偏差,齿端倒角可以引导配对轮齿顺利滑入啮合位置,避免装配过程中齿顶边缘磕碰崩缺;长期运转时倒角也能减少润滑油在齿面端部的堆积剪切,降低啮合入口处的滑动摩擦阻力。齿轮的螺旋角为0度,属于标准直齿传动,啮合过程中不会产生轴向分力,支撑轴两端只需要承受径向载荷,选用普通深沟球轴承就能满足支撑需求,不用额外配置角接触轴承来抵消轴向力,能大幅降低整套传动机构的成本和安装复杂度。

  建模时的尺寸边界把控完全贴合实际装配逻辑:齿顶圆、齿根圆、分度圆的参数严格对应渐开线生成轨迹,齿厚偏差按照通用机械传动的中等精度等级预留侧隙,既不会因为侧隙过大导致正反转换向时出现明显冲击空程,也不会因为侧隙过小出现热胀卡齿。轮毂的轴向宽度比齿宽略大,凸缘侧的厚度经过校核,当齿轮传递额定扭矩时,凸缘和轮毂衔接的圆角位置不会出现应力集中断裂;中心孔的内径和常用的圆轴直径形成标准配合公差,孔口两端都做了倒角,方便压装轴件的时候自动对中,不会刮伤轴的外圆表面。

  实际选型使用时,这款齿轮的安装空间边界非常清晰:径向最大尺寸是齿顶圆直径,外围排布其他零件的时候只需要预留齿顶圆到箱体内壁2到3毫米的安全间隙,避免运转过程中齿面刮蹭壳体;轴向方向总长度是轮毂端面到凸缘外侧端面的距离,配对齿轮的啮合宽度要小于齿部的有效宽度,保证全齿面都能参与接触。如果用在 open 式的手动调节机构里,齿轮外侧不需要加装全封闭护罩,只需要在啮合位置加装防触碰的挡板即可;如果是封闭齿轮箱内使用,凸缘端面和箱体内壁之间要预留0.5毫米左右的间隙,避免加工累积误差导致齿轮运转时摩擦侧壁。

  从受力特性上分析,直齿轮的啮合接触线是沿齿宽方向的直线,啮合冲击会比斜齿轮稍明显,但它的加工门槛更低,用普通滚齿机就能完成齿形加工,后期如果需要替换备件,测绘参数后可以快速加工出互换零件,不需要专门的定制刀具。针对轻载场景,这个齿轮的齿根厚度经过验算,承受日常启停的瞬时冲击完全不会出现断齿,轮毂部分的壁厚也足够支撑锁紧螺钉的预紧力,反复拆装多次也不会出现轮毂开裂的问题。
