起重吊装用锻造吊钩结构三维造型

项目分类:通用机械零部件 发布时间:2022-05-30 ID:641124
  • 起重吊装用锻造吊钩结构三维造型
  • 起重吊装用锻造吊钩结构三维造型

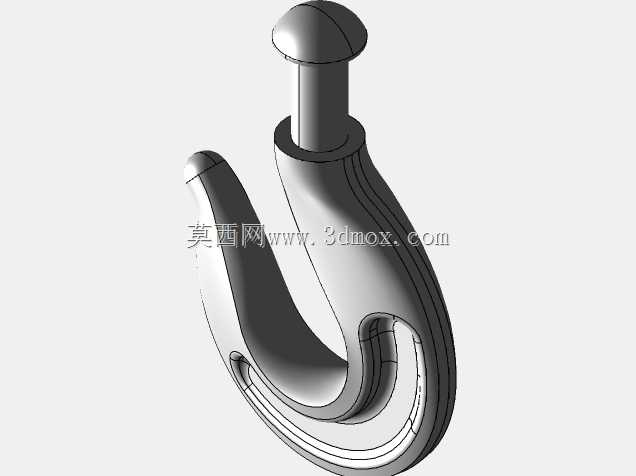

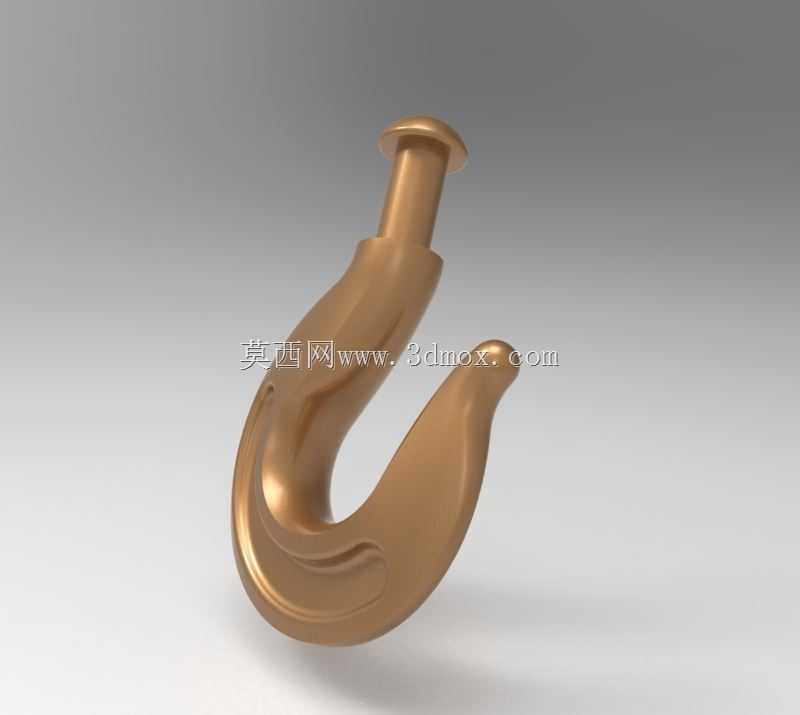

  该造型呈现的是起重作业中直接承载载荷的吊钩部件,整体由钩身弯曲承载段与上端直柄安装段两部分连续过渡构成,没有额外拼接焊缝特征,对应实际生产中模锻成型后整体调质处理的制造工艺路线。在车间桥式起重机、门式起重机、电动葫芦配套吊具、港口吊装索具以及工程抢险起重设备里,这类吊钩都是把钢丝绳、滑轮组下方吊具横梁和被吊工件连接起来的核心受力件,所有起吊载荷最终都要通过钩体的弯曲弧面传递到上端柄部,再经由横梁螺母把力分散到整套起升机构中。

  从受力路径来看,钩体采用大曲率平滑弯钩形态,钩尖朝向斜上方收束,开口内侧留出足够的绳索、卸扣或吊环穿入空间,钩腹位置做了加厚处理,这一区域在承载时同时受拉应力与弯曲应力叠加,是整个零件应力水平最高的位置,建模时钩腹内外圆弧采用不同半径连续相切过渡,避免截面突变形成应力集中。钩背外侧顺着载荷拉力方向延伸出流畅弧线,厚度从钩尖向钩腹逐步增大,再向柄部方向缓慢收窄,完全贴合吊钩受载时的弯矩分布规律:钩尖处主要约束吊索滑脱,受力较小,截面可适当减薄;钩腹弯矩最大,截面面积达到峰值;柄部只承受轴向拉力,截面保持圆杆形态即可满足强度要求。

  上端直柄段末端加工出径向凸缘挡边,实际装配时柄部穿过吊具横梁的安装孔,上方套装推力轴承与锁紧螺母,凸缘顶面抵靠轴承内圈,既可以把起吊拉力均匀传递到横梁,又能让吊钩在悬挂重物后自由绕柄部轴线回转,方便吊装作业时调整被吊工件的朝向,避免钢丝绳扭结。柄部与钩身弯曲段的衔接位置做了大圆角平滑过渡,没有直角台阶,该位置在吊钩受侧向偏载时会产生附加弯曲应力,圆角过渡能大幅降低局部应力峰值,防止长期交变载荷下萌生疲劳裂纹。

  外形尺寸与安装边界方面,钩体开口宽度需要匹配常用卸扣、吊装带端部环眼的尺寸,保证吊索可以顺畅放入钩腹,同时开口间隙不能过大,避免作业过程中吊索从钩尖处滑脱;钩尖端部做了加厚圆头处理,没有尖锐棱角,既防止刮伤吊装带表面纤维,也避免应力集中导致钩尖变形。柄部直径与上端凸缘的尺寸需要和吊具横梁的安装孔、配套推力轴承以及锁紧螺母的规格完全适配,凸缘外径要大于横梁安装孔直径,起到轴向限位作用,柄部有效长度要覆盖横梁板厚、轴承厚度、防松垫片以及螺母锁紧所需的螺纹旋合长度,装配后螺母拧紧后吊钩轴向无窜动,同时周向转动灵活无卡滞。

  实际选型应用中,这类吊钩需要根据额定起重量匹配对应截面尺寸,钩体材料通常选用优质低碳合金钢,锻造后进行正火加调质处理,表面不得存在裂纹、白点等锻造缺陷,承载后钩腹的弹性变形量需要控制在规范允许范围内,卸载后不能残留永久变形。三维建模过程中,先绘制钩身的中心弯曲引导线,再沿引导线扫描变化的截面轮廓,保证钩腹到钩尖、钩腹到柄部的截面厚度平滑过渡,后续在衔接位置添加圆角特征,最后对整个实体进行受力校核,重点检查钩腹内侧、柄钩过渡区这两个高应力区域的安全系数,确保在额定载荷、动载冲击以及轻微偏载的工况下都能满足强度要求。现场使用时吊钩下方不得站人,还要定期检查钩体开口的变形量、表面裂纹以及柄部螺母的防松状态,磨损量超过限值后必须报废更换,杜绝吊装安全隐患。
