DIN8187标准08B-1单排带轮毂链轮

　　链轮是链传动系统中与滚子链直接啮合的核心零件，这一结构按照DIN 8187标准中08B-1单排链条的啮合参数完成齿形与基体设计，整体采用带一体式加长轮毂的结构形式，齿圈与套筒安装段同轴成型，无需额外拼接衬套即可完成轴端装配，在中小载荷的开式、半开式传动场景中应用十分广泛。日常设备改造里，这类链轮常出现在轻型输送线的主动从动轴端、小型农机的动力传递工位、包装设备的间歇进给机构、工装变位机的旋转驱动端，也会用于自行车类人力传动、小型工程机械的辅助动力输出路径，相比齿轮传动，链传动对两轴中心距的容忍度更高，环境中存在少量粉尘、碎屑时不会像同步带那样出现跳齿失效，也不需要齿轮传动那样严格的中心距公差与润滑密封条件，在低速重载、传动比要求不极端精密的工况下维护成本更低。

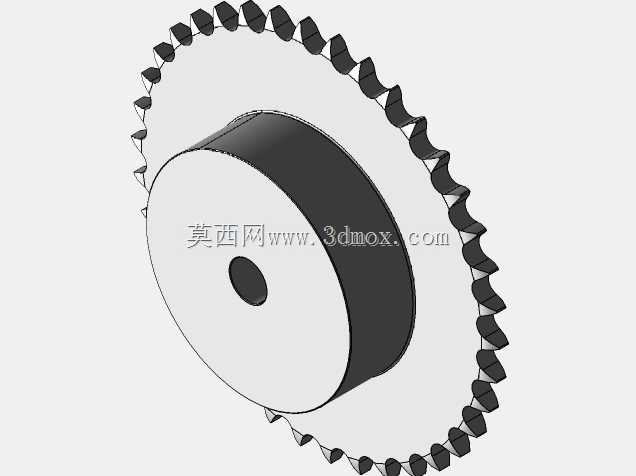

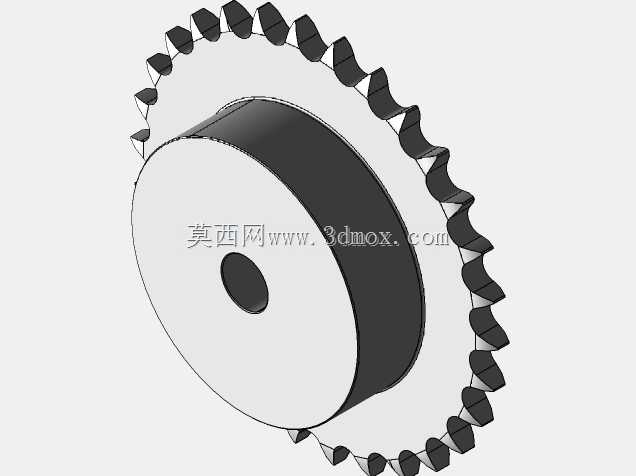

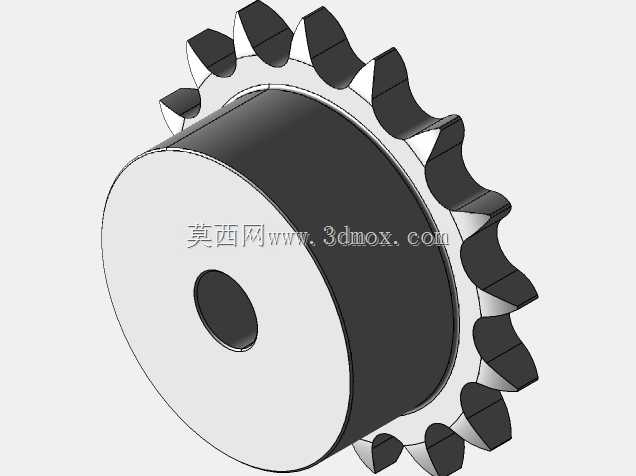

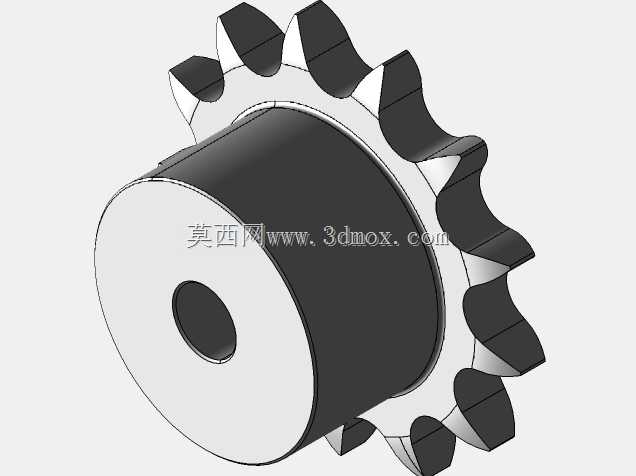

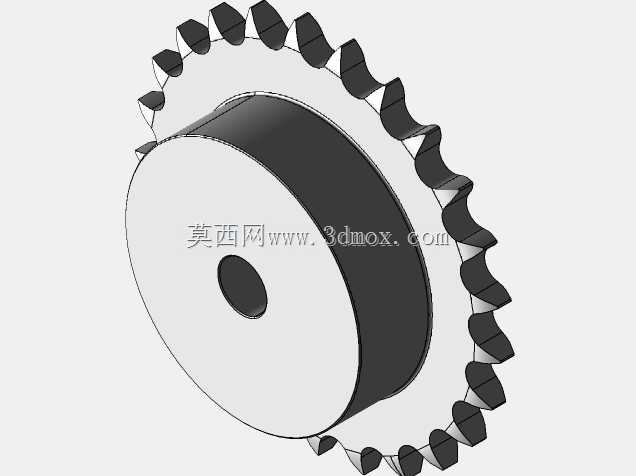

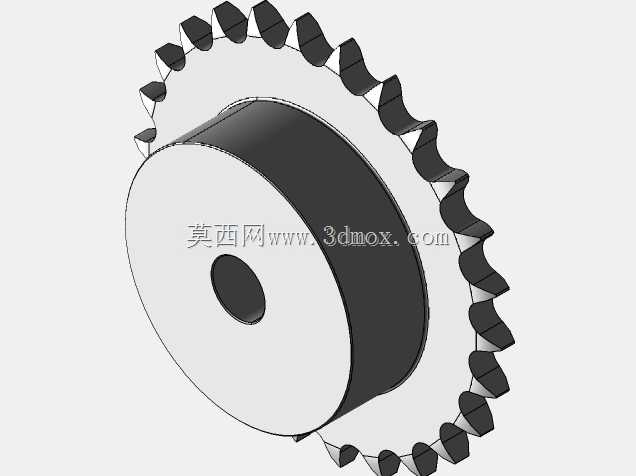

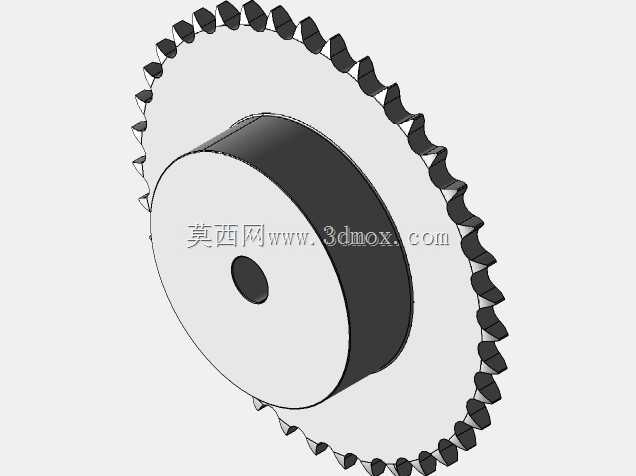

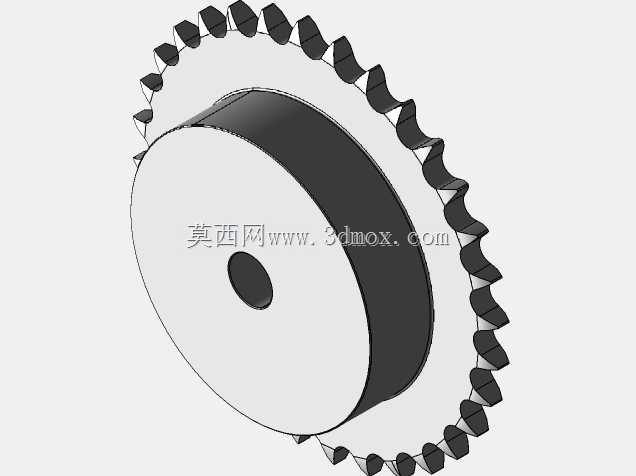

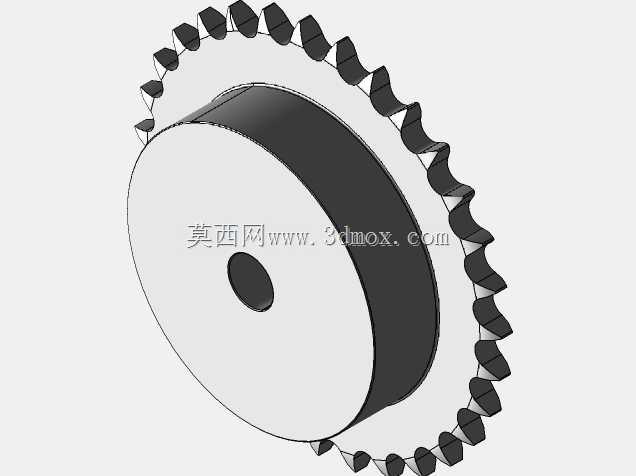

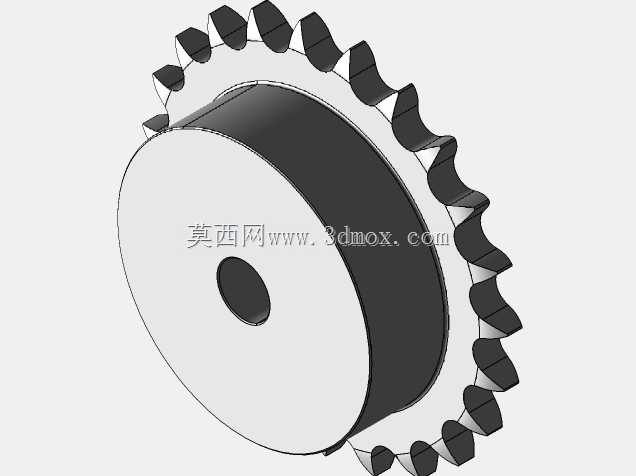

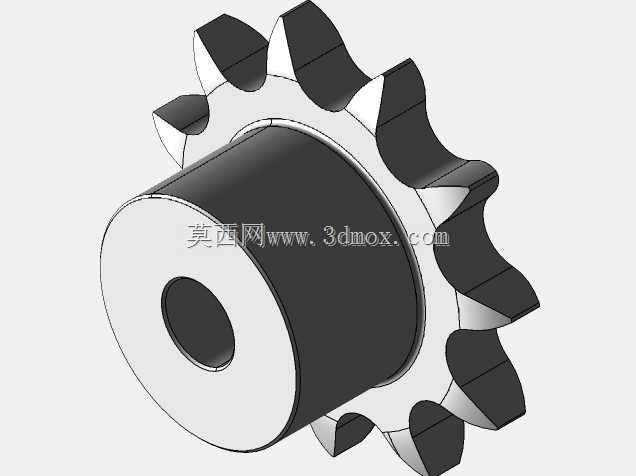

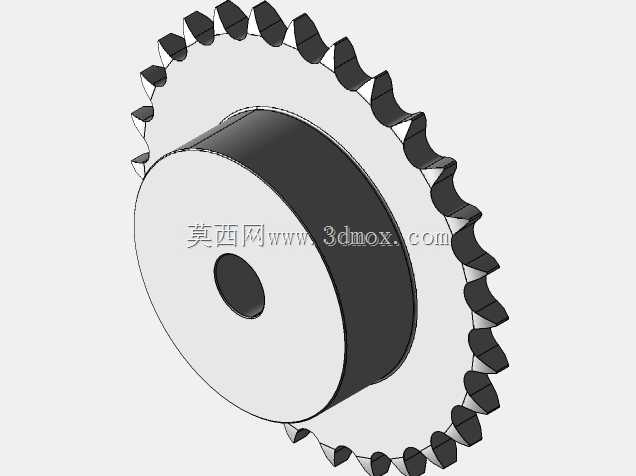

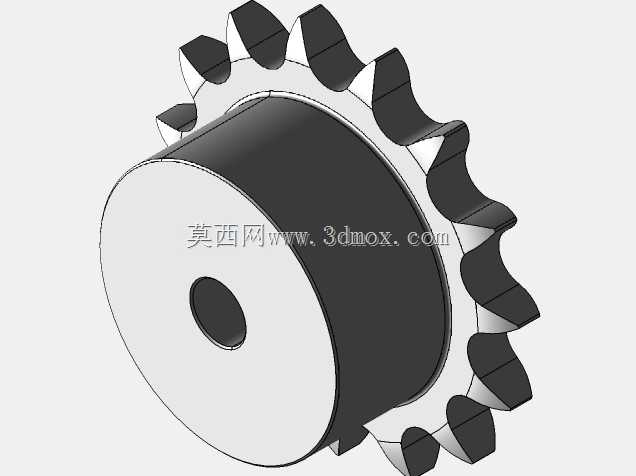

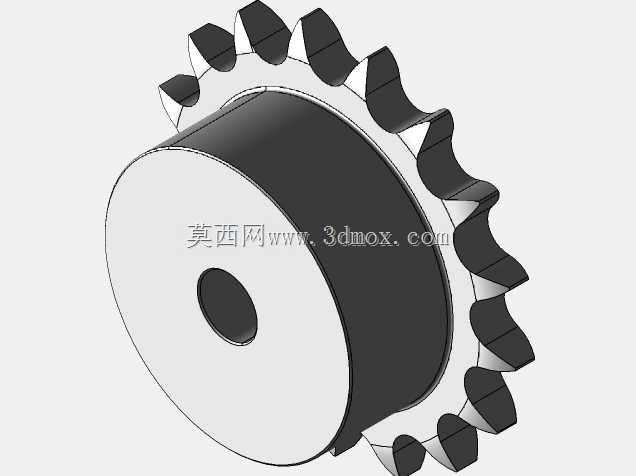

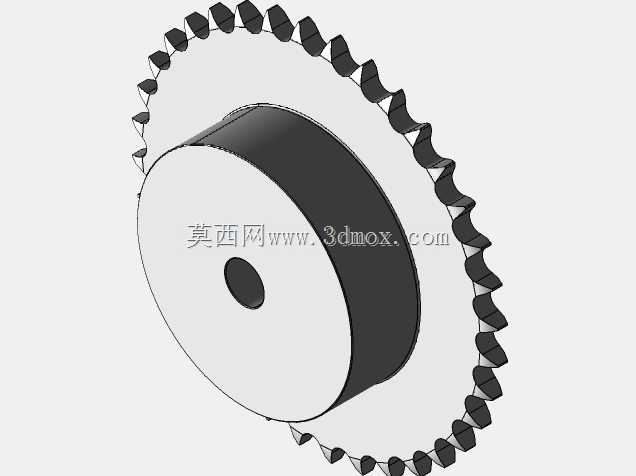

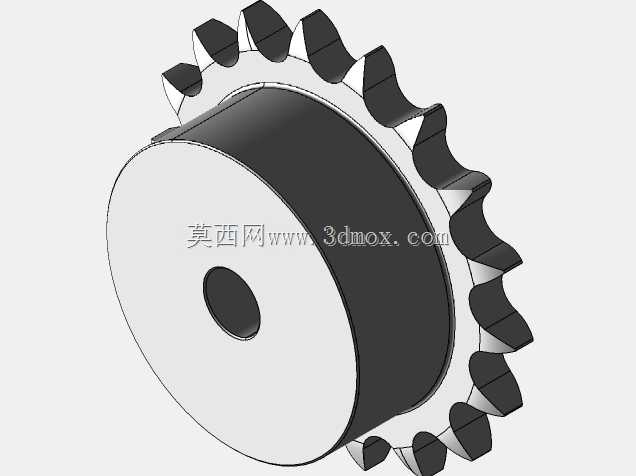

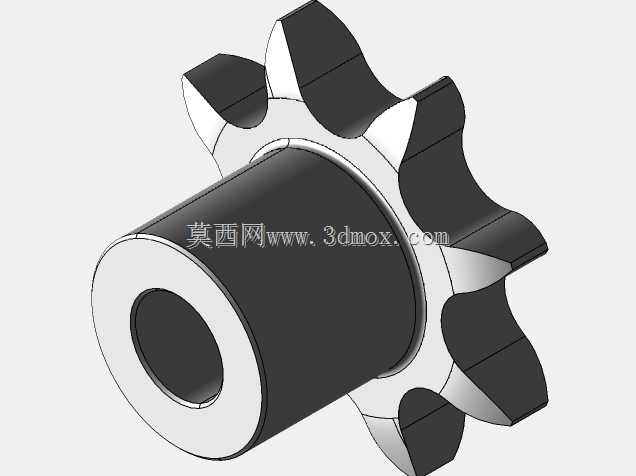

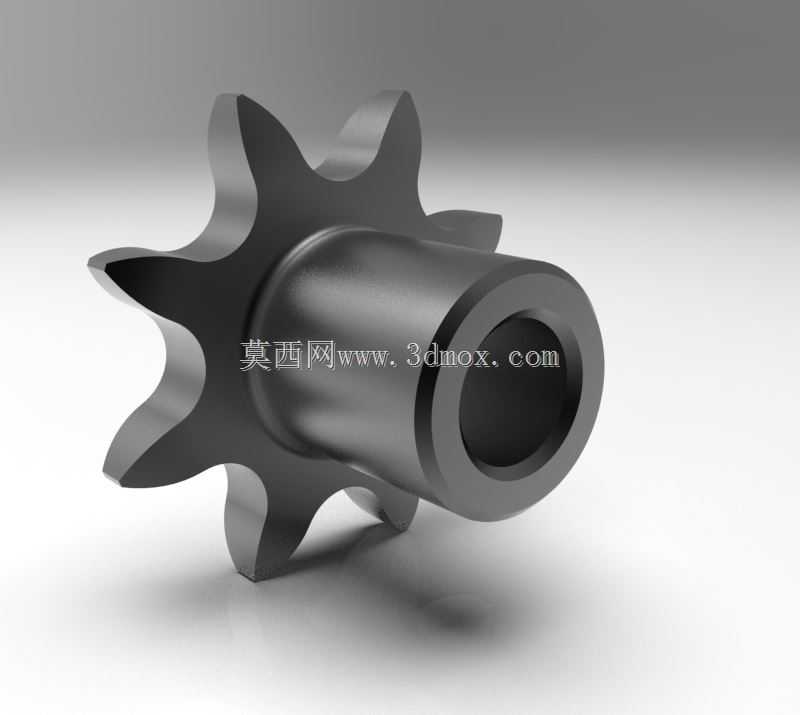

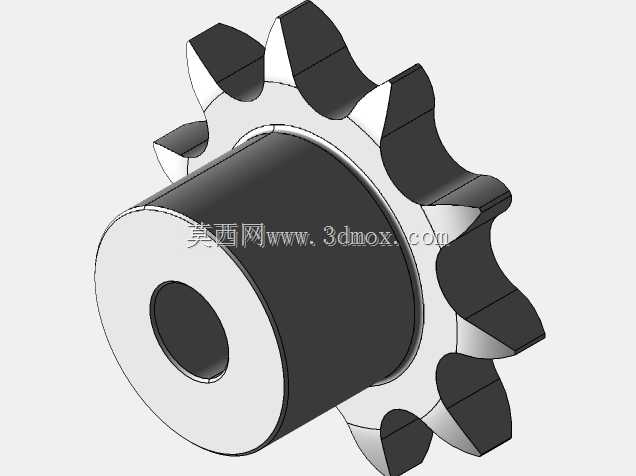

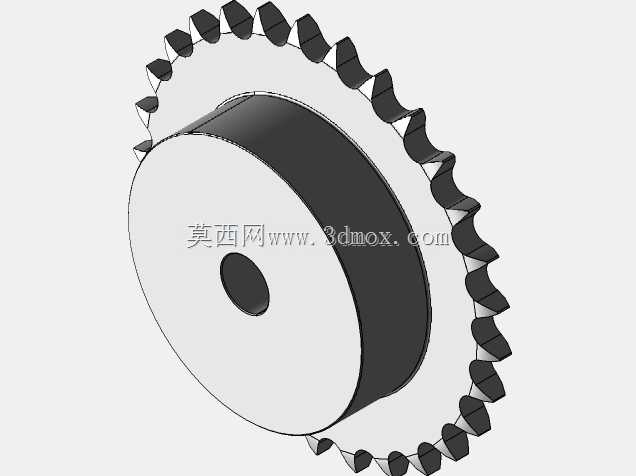

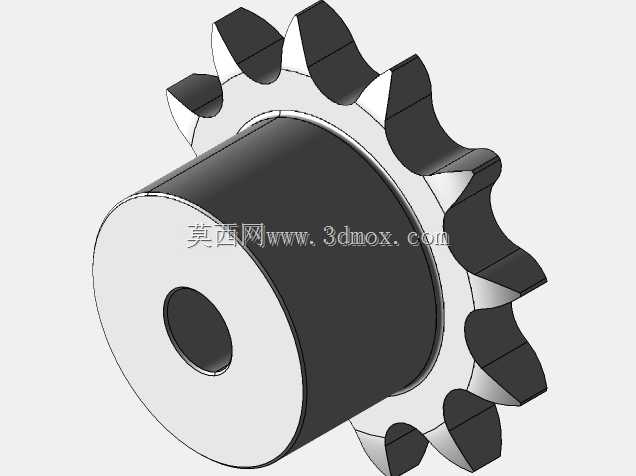

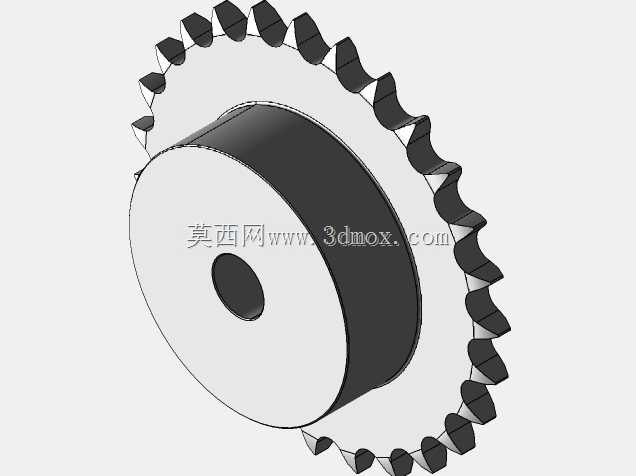

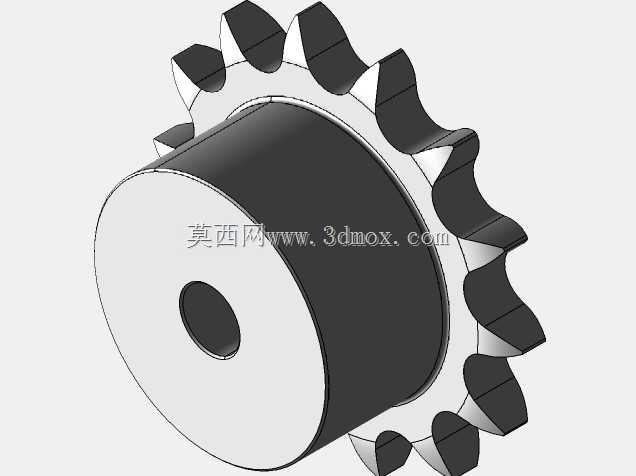

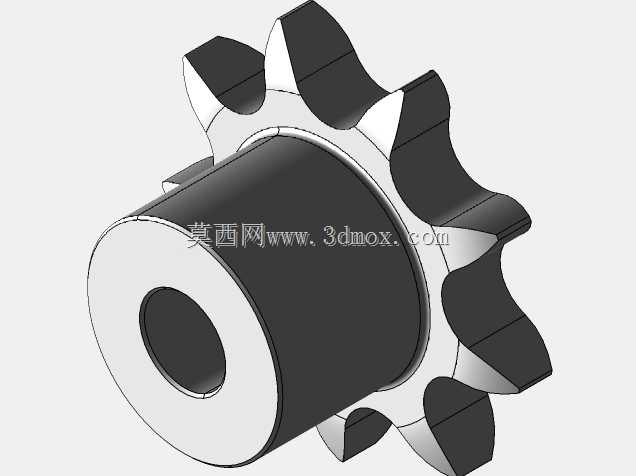

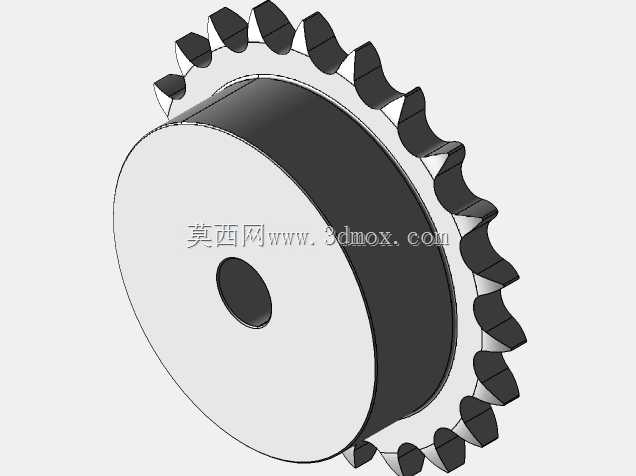

　　从结构细节来看，该零件外侧为适配08B单排滚子链的专用齿形，齿顶做了适配链条啮入啮出的圆弧修形，齿槽轮廓匹配链条滚子外径，啮合时滚子可以顺利落入齿谷，传动过程中链条节距累积误差能够被齿侧间隙合理补偿，避免卡链、爬齿问题。齿圈内侧延伸出整段圆柱形轮毂，轮毂中心加工贯通的轴孔，轴孔端面预留足够的轴向配合长度，装配时轴伸入轮毂内孔后，可通过键连接、紧定螺钉或者胀紧套实现周向固定，加长轮毂的设计大幅提升了轴与链轮的配合接触面积，相比薄板式链轮，它能承受更大的径向载荷与扭矩，运转时齿圈不会因为悬臂支撑产生偏摆，链条在齿宽方向的对中稳定性更好，单排链条运行时不会轻易出现侧向脱链。

　　建模过程中首先依据标准链条参数确定分度圆直径、齿根圆直径、齿顶圆直径以及齿厚尺寸，齿形部分按照三圆弧一直线的标准链轮齿廓绘制截面，通过回转基体与齿形阵列完成齿圈成型，轮毂部分与齿圈合并为同一实体，内孔、端面倒角、齿边过渡圆角都按照实际机加工工艺预留了合理的工艺结构：轮毂两端孔口做倒角处理，方便轴装配时导向，齿部边缘的小圆角可以消除热处理应力集中，也避免安装时锐边划伤链条滚子。整个零件的安装边界需要在布局阶段重点核对：首先要确认轴径与轮毂内孔的配合公差，普通传动选用H7/k6过渡配合即可，频繁拆装的工位可以选用间隙配合加键销防转；其次要核对轮毂轴向长度，保证链轮装入轴端后，齿圈中位与配对链轮的齿圈中位处于同一平面，两轴的平行度误差需要控制在允许范围内，否则链条会出现单侧磨损、侧边摩擦的问题；齿顶圆与设备防护罩、周边机架构件之间要预留足够的安全间隙，链条包角范围内不能有其他管线、结构件干涉，中心距设计时还要预留链条张紧的调节行程，方便后期磨损后张紧链条、补偿节距伸长。

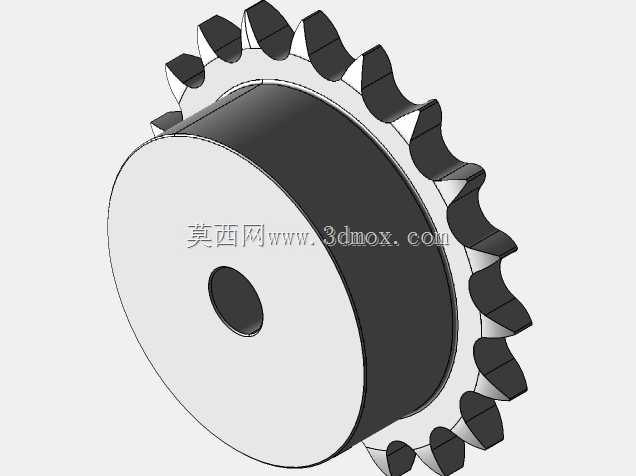

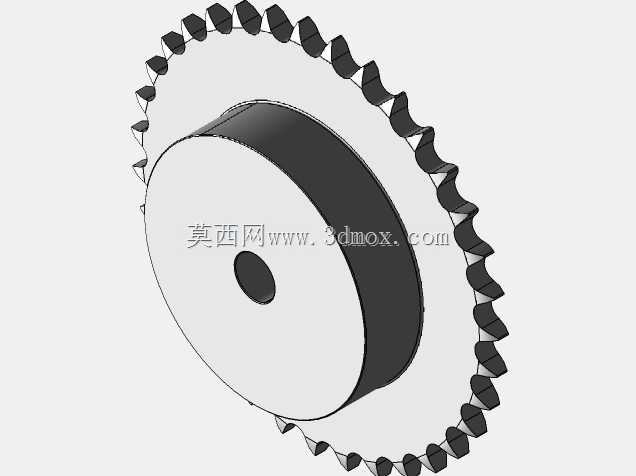

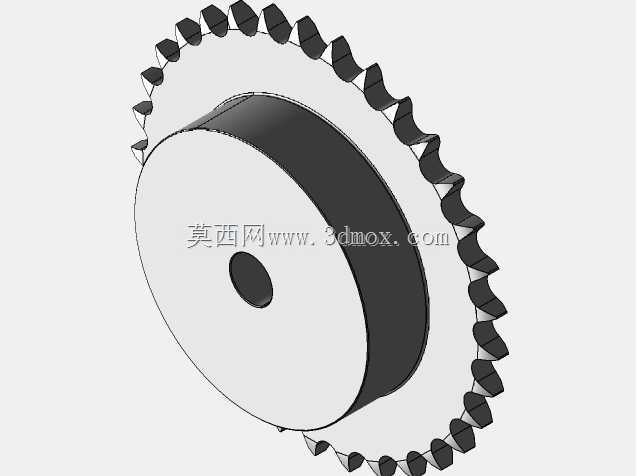

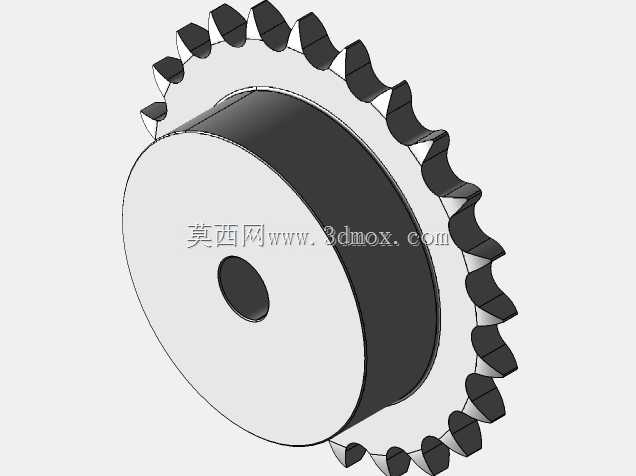

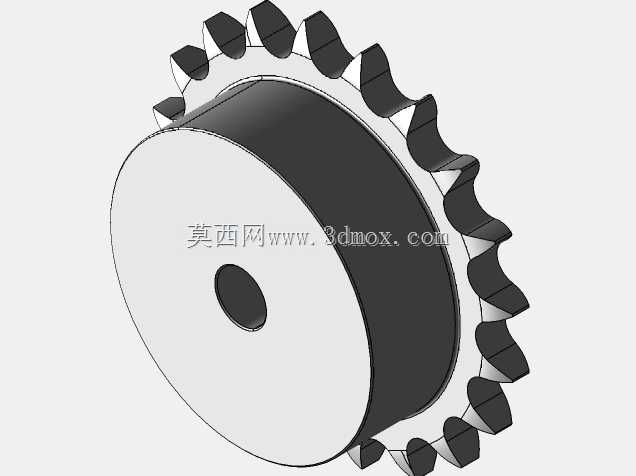

　　实际选型使用时，齿数选择会直接影响传动平稳性，该类小规格链轮常用在动力输出端，小齿数链轮结构紧凑，但传动时链条的多边形效应更明显，高速工况下动载荷、冲击噪声都会上升，因此高速级建议选用齿数稍多的链轮，低速重载、安装空间受限的工位才选用少齿结构。零件材料通常选用45号钢，齿面可根据工况做高频淬火提升耐磨性，普通轻载场景也可使用碳钢加工后做发黑防锈处理，有耐腐蚀需求的工位可以换用不锈钢材质。三维模型完整还原了齿形、轮毂、内孔的全部结构细节，设计人员可以直接将其放入装配体中核对链条走线路径、张紧轮位置、护罩安装空间，也可以基于该模型派生工程图，直接标注尺寸公差、形位公差与热处理要求，大幅缩短链传动机构的开发周期，避免齿形参数绘制错误导致的加工后链条无法啮合的问题。
