卡雷拉索托比拉金属铰接传动构件

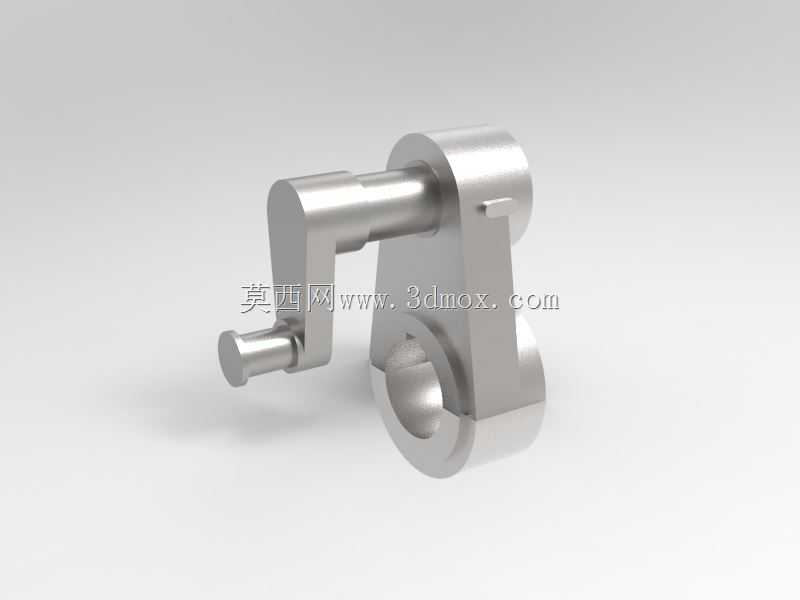

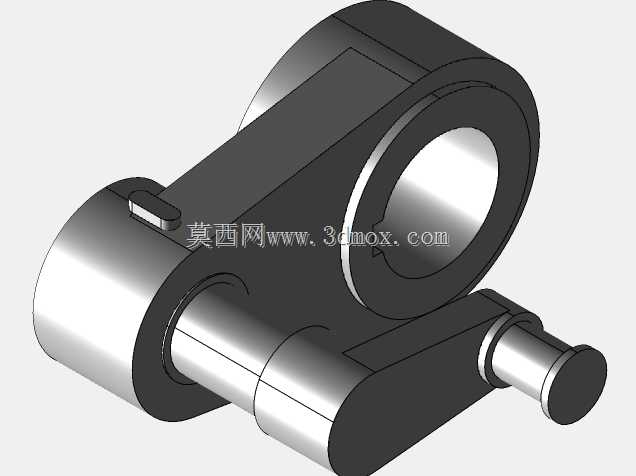

　　在小型精密传动机构的装配场景中，这类铰接传动构件常作为力传递路径上的核心转接零件，承担着改变传力方向、衔接不同运动副的作用，常见于小型锁具、精密工装夹具、便携折叠设备的铰接部位，也可作为微型操纵机构的曲柄转接件使用。从结构设计逻辑来看，该构件采用一体化金属切削成型思路，主体由两个带孔的安装基座与偏心连接臂构成，其中一侧基座为带通孔的圆柱套筒结构，通孔内壁做了适配销轴的公差预留，可与固定销轴形成转动副，保证构件能够绕固定轴做定角度摆动；另一侧的凸轴结构则作为活动连接端，可插入对应联动件的安装孔内，将摆动动作传递至相邻构件，连接臂侧面的小凸台为行程限位结构，在构件摆动至极限角度时，会与相邻的机架部位接触，避免机构过位造成零件磕碰损伤。

　　从安装边界来看，固定端套筒的外径与安装座的预留孔位需保持间隙配合，装配时需保证套筒端面与安装座支撑面的贴合度，避免出现轴向窜动；活动端凸轴的长度需匹配联动件的安装孔深度，装配后需在轴端加装卡簧或者挡圈，防止联动件在往复摆动过程中脱出。整个构件的外形轮廓做了多处圆角过渡处理，既避免了锐边在装配过程中划伤操作人员，也减少了应力集中点，提升零件在反复交变载荷下的疲劳寿命，连接臂的截面厚度经过载荷校核，能够承受常规小型操纵机构的传力需求，不会在频繁摆动过程中出现弯折变形。

　　在实际工况中，这类构件的运动行程通常控制在30度到90度之间，摆动过程中两个转动副的摩擦面需要定期补充润滑脂，减少干摩擦造成的磨损，若用于有防尘要求的设备场景，还需在固定端套筒外侧加装防尘密封圈，避免外界粉尘进入转动副间隙造成卡滞。设计阶段建模时，需要重点保证两个转动副的轴线平行度公差，若平行度超差，会造成机构摆动过程中出现卡涩，额外增加驱动端的负载，严重时甚至会导致零件在交变应力下过早断裂；同时活动凸轴与固定套筒的中心距尺寸需要严格控制，中心距的偏差会直接影响整个机构的行程精度，对于有行程精准要求的操纵场景，该尺寸的公差通常需要控制在0.02mm以内。

　　从加工适配性来看，该构件的结构完全适配常规数控铣削加工流程，所有加工面均可通过三轴铣床一次装夹完成大部分工序，仅固定端套筒的内孔需要配合镗削工序保证尺寸精度，加工完成后表面做金属钝化处理，提升零件的防锈能力，若用于有耐磨要求的高频摆动场景，还可在转动副的摩擦面做高频淬火处理，提升表面硬度，延长零件的更换周期。在装配调试环节，需要先将固定端销轴穿入套筒内，手动摆动构件检查转动是否顺畅，无卡滞现象后再连接活动端的联动件，调试过程中需要验证限位凸台的位置是否符合行程要求，若行程不满足设计需求，可对凸台的接触面做微量修磨，调整极限摆动角度，直到整个机构的动作符合设计预期。
