链条连接式起重吊钩结构设计

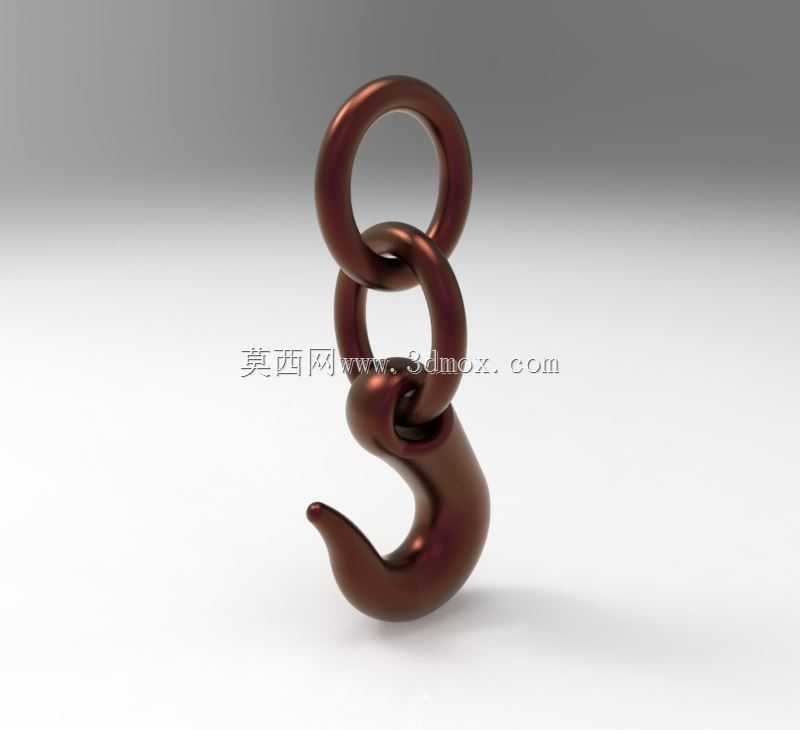

　　在车间吊装、港口装卸、工装转运以及轻型起重设备的末端取物环节，吊钩是把载荷从固定吊点传递到被吊工件的关键受力件。这套结构采用单钩与链环串联的形式，钩体上方通过两个相互套合的圆环完成连接，最上端圆环可直接挂入行车葫芦、电动卷扬或手动吊具的承载部位，中间链环承担铰接与姿态调节作用，下端弯钩则负责兜挂钢丝绳、吊带、吊环或工件上的预制吊耳。相比刚性直连吊点，链环串联结构允许吊钩在起升过程中随载荷重心小幅摆动，减少偏载力矩对上方卷扬机构的冲击，也便于工人在挂取工件时调整钩口朝向。

　　从受力路径看，载荷由钩尖内侧接触区进入钩身，沿弯钩弧形截面逐步传递到钩顶，再经链环接触面逐级向上传递。弯钩部分采用大曲率回转体造型，钩口内侧留出明显开口，方便吊带或绳套快速放入；钩尖向上翘起并形成防脱趋势，可在正常张紧状态下降低索具从开口处滑出的风险。钩身与中间链环衔接的位置做了加粗过渡，避免应力在颈部急剧集中；链环本身为闭合圆环形锻件形态，环间接触面能够相对转动，适应起吊时链条扭转、工件偏转以及多姿态悬挂的需要。

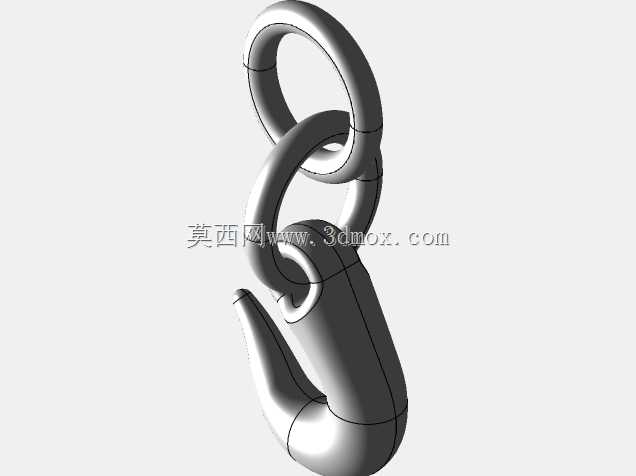

　　建模时需要重点控制弯钩中心线的曲率变化。钩体不是简单等直径圆杆弯曲，而是在靠近钩顶和钩腹承载区保持较大截面，在钩尖处逐渐收窄，使材料分布与弯矩分布相匹配。钩腹内侧是索具接触最频繁的区域，圆弧半径应与常用绳径、卸销或吊带宽度相协调，过小的接触半径会造成钢丝绳局部挤压和吊带剪切损伤。钩口开度则要兼顾挂取便利性与防脱安全性：开度过大，索具在松弛状态下容易脱出；开度过小，又会影响现场快速挂钩。链环内径需保证相邻环体能够自由转动，同时环杆直径与环孔比例不能过细，否则在冲击载荷下容易在环顶发生塑性伸长。

　　安装边界方面，上端链环的外廓尺寸决定了它能否顺利进入葫芦下吊钩、卸扣或横梁吊点的开口空间；下端弯钩的钩尖高度、钩腹深度和整体悬挂长度，则影响工件起吊后的净空。布置在生产线旁时，要核对吊钩最低位与地面、托盘、设备台面之间的距离，避免工件尚未离地时钩体或链条与周边工装干涉。串联两个链环会增加末端悬挂长度，在低矮厂房或起升行程受限的场合，这一尺寸需要提前纳入行程校核；而在需要多角度翻转工件的工位，额外链环带来的转动自由度又能明显改善操作灵活性。

　　实际使用中，这类吊钩常见于轻型维修工位、机加工车间上下料、模具吊运以及仓储区域的临时吊装。挂钩前应让索具落在钩腹最深位置，避免载荷集中在钩尖；起升瞬间需保持链条顺直，防止链环之间出现拧链或侧向别卡。结构设计上还可在钩口处增设弹簧防脱舌片，舌片一端铰接于钩头，另一端在自由状态下挡住钩口，挂入索具时向内压开，卸载后自动复位，这对频繁移动的行车吊具尤为重要。若用于高温、电镀或腐蚀环境，还需在材料和表面处理上预留余量，模型中则应把钩体、链环、铰接件以及可选防脱装置分别建立清楚，便于后续工程图拆解、受力校核和选型装配。
