铸铁法兰三通式阀体壳体结构

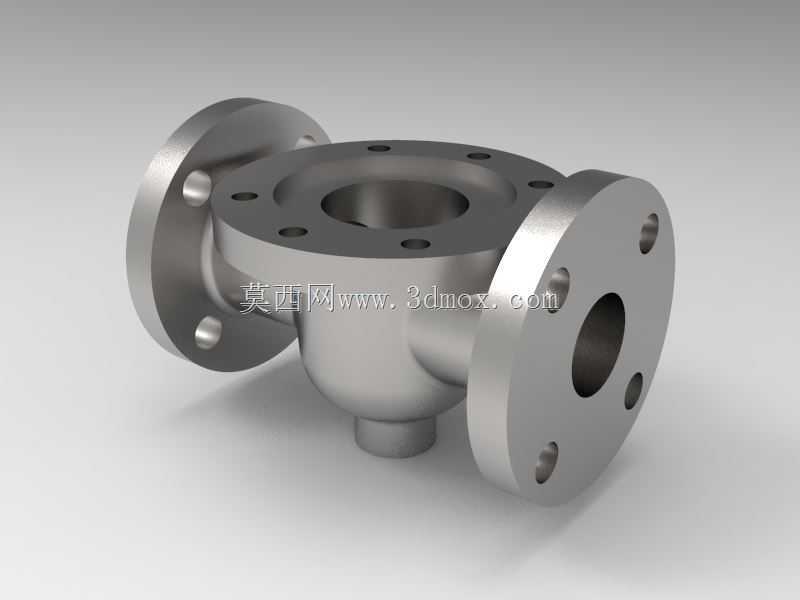

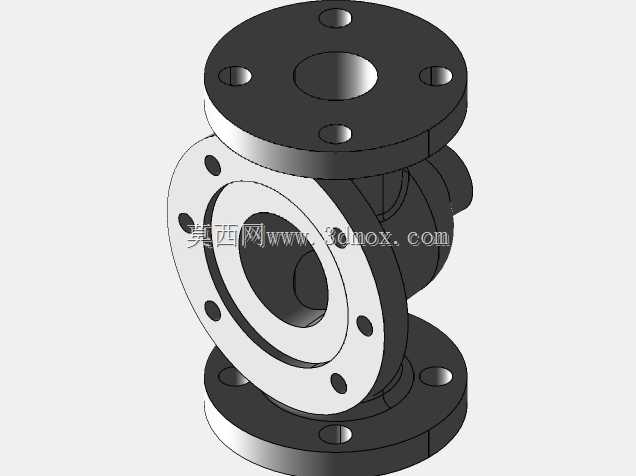

　　该模型呈现的是一种带双侧法兰接口的铸铁阀体壳体，整体采用三通式流道布局，适用于中低压管路系统中作为流体换向、截流或汇流部件的主体承载结构。壳体中部为膨大的阀腔，上方设置圆形阀盖安装法兰，左右两侧各伸出一段带法兰盘的水平通道，底部保留小尺寸工艺凸台，可用于铸造定位、加工支承或排液接口预留。

　　从实际布置看，两侧法兰轴线保持同轴，便于直接串接在水平管道之间；顶部法兰轴线与水平流道垂直，形成典型的三通交汇空间。阀腔内部需要容纳阀芯、阀座、密封件或启闭机构，因此中部腔体直径明显大于进出口通道，这种扩腔设计既能为运动部件留出装配和动作行程，也能在流体通过时降低局部流速，减少冲刷与噪声。

　　法兰盘是该零件的主要安装边界。左右法兰端面承担管道对中、垫片压紧和螺栓传力作用，盘面上均布螺栓孔，孔位需与配套管法兰标准保持一致。顶部法兰同样布置一圈连接孔，用于阀盖、压盖或驱动组件的固定。建模时应重点控制法兰端面的平面度、密封面区域的加工余量以及螺栓孔中心圆直径，否则现场装配时容易出现孔位错位、垫片压不实或螺栓受力不均等问题。

　　外形尺寸方面，零件的最大外轮廓由两侧法兰外径和顶部法兰高度共同决定。水平方向的总长取决于法兰盘厚度、颈部过渡长度和中央腔体宽度；竖直方向的安装高度则由顶部法兰面至底部凸台下端面决定。设备选型或管路布局时，不能只核对通径，还应预留法兰外侧螺栓装拆空间、顶部执行机构检修空间以及底部排水或支承空间。若将其放入紧凑管廊，两侧管道弯头、支吊架和保温层都应避开法兰螺栓操作范围。

　　结构设计上，壳体外壁在腔体与管道交接处采用圆滑过渡，避免尖锐转角造成应力集中。铸铁材料抗压性能较好，适合承受管路内压和法兰预紧力，但铸件壁厚变化不宜过急。模型中颈部、腔体和法兰根部的厚度应逐步过渡，以便金属液充型和冷却收缩，降低缩孔、裂纹和气孔风险。底部小凸台虽然尺寸不大，但在铸造和机加工阶段可作为稳定支承点，也可在后期根据需要扩展为排污口。

　　该类阀体常见于水务、暖通、化工辅助管线、消防给水及一般工业流体输送场景。根据内部装配零件不同，壳体可衍生为截止阀、调节阀、止回结构或多路分配阀的外部承压件。工作时，介质从一侧法兰进入腔室，经阀芯控制后从另一侧流出，顶部接口则用于安装阀盖和操作机构；若底部凸台加工成通孔，也可承担泄放、取样或排空功能。

　　三维建模过程中，应先建立三条主轴线的交汇基准，再分别生成水平流道和顶部阀腔。法兰孔适合采用圆周阵列方式完成，并保证左右法兰与顶法兰的孔位相位关系清晰。内腔建模要兼顾铸造最小壁厚和机加工余量，流道转折处不应出现突兀台阶。对于需要出工程图的场景，还应标注法兰密封面、同轴度、端面垂直度、螺栓孔分布圆及腔体关键内径，这些尺寸直接决定后续铸件加工、管路配焊和现场装配的可行性。

　　整体来看，该结构不以复杂曲面为重点，而在于法兰连接、腔体承压、流道贯通和铸造工艺之间的协调。合理的壁厚过渡、清晰的安装基准和充足的检修空间，是这类铸铁阀体在工程应用中保证密封可靠和长期运行的关键。
