双排齿工业传动链轮结构设计

　　在各类链传动工况的设备布局里，链轮是承担动力传递、扭矩输出的核心啮合零件，这款双排齿链轮的结构方案，针对需要同时啮合两根平行滚子链条的重载传动场景开发，常见于输送线分段驱动、农业机械动力分路、轻工包装设备的同步输送工位，以及小型机床的进给传动链路中。不同于单排链轮仅能适配单根链条的布局，双排结构可以在不额外增加链轮轴向安装组数的前提下，将输入扭矩均匀分配给两根并行链条，既缩小了传动端的轴向占用空间，也能避免两根链条分别驱动时出现的转速不同步、输送面跑偏问题。从实际装配边界来看，零件主体分为轮毂段与齿圈段两部分，中心加工出贯通的轴孔，用于穿装传动轴，轴孔内壁可根据使用需求加工键槽，通过平键实现周向扭矩锁止，

　　防止链轮在交变载荷下与轴发生相对转动。轮毂部分做了加厚的圆柱延伸设计，轴向长度大于齿圈的总宽度，这一设计思路是为了增加链轮与传动轴的配合接触面积，在悬臂安装或者轴端支撑跨距较大的工况下，能有效降低齿面受到的径向弯矩，减少轴端的挠曲变形，避免链条在啮合过程中出现跳齿、脱链的故障。齿圈部分的齿形完全遵循链传动的啮合几何关系，每个齿的两侧轮廓都对应滚子链条的滚子落点，齿间的圆弧凹槽半径和配套链条的滚子外径匹配，当链条绕上链轮时，滚子可以顺利落入齿槽底部，啮合过程中接触应力均匀分布，不会出现齿尖卡滞滚子、或者啮合间隙过大导致冲击异响的问题。双排齿的排布采用同轴等距布局，两排齿的齿槽周向相位完全对齐，保证两根链条在运转时的链节位置同步，

　　当输送线上的工装托盘同时搭在两根链条上时，不会出现两侧链条行进速度差，托盘移动平稳无卡滞。齿顶部分做了圆滑的过渡倒角，没有尖锐的加工棱边，一方面可以在链条啮入、啮出的瞬间起到导向作用，即使链条存在小幅的轴向偏摆，也能顺着倒角滑入正确的啮合位置，另一方面也能减少操作人员检修设备时被锐边划伤的风险。链轮的轴向总宽度经过紧凑化设计，两排齿之间保留了足够的间隙，避免两根链条在运行过程中发生侧面摩擦，同时轮毂的外径和齿根圆之间留出了充足的壁厚，在热处理渗碳淬火之后，整个零件的刚性可以满足中低速重载传动的强度要求，不会在峰值扭矩下出现齿根断裂或者轮毂变形的问题。在设备选型匹配阶段，工程师首先需要确认配套链条的节距、滚子直径、排距参数，

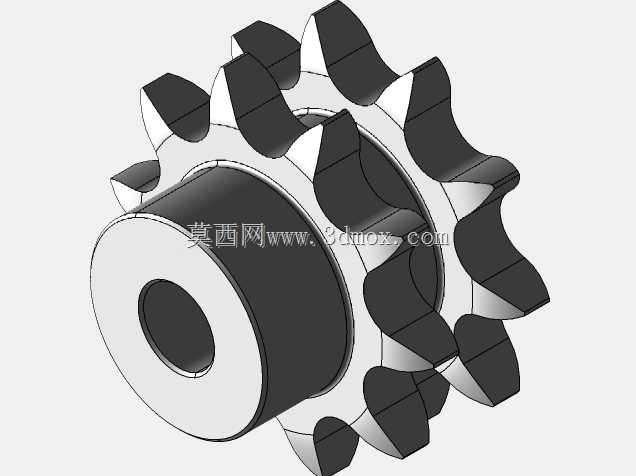

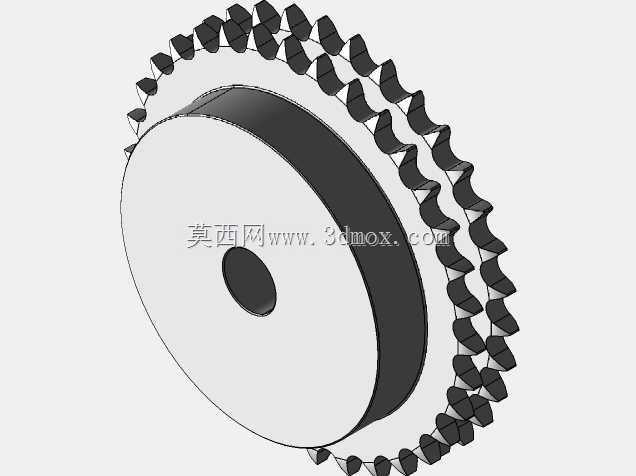

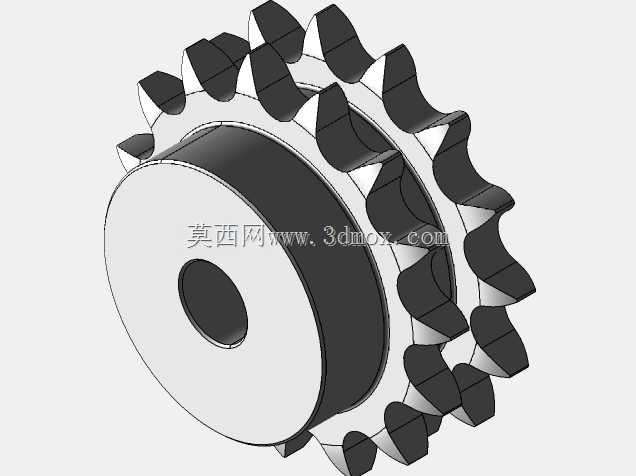

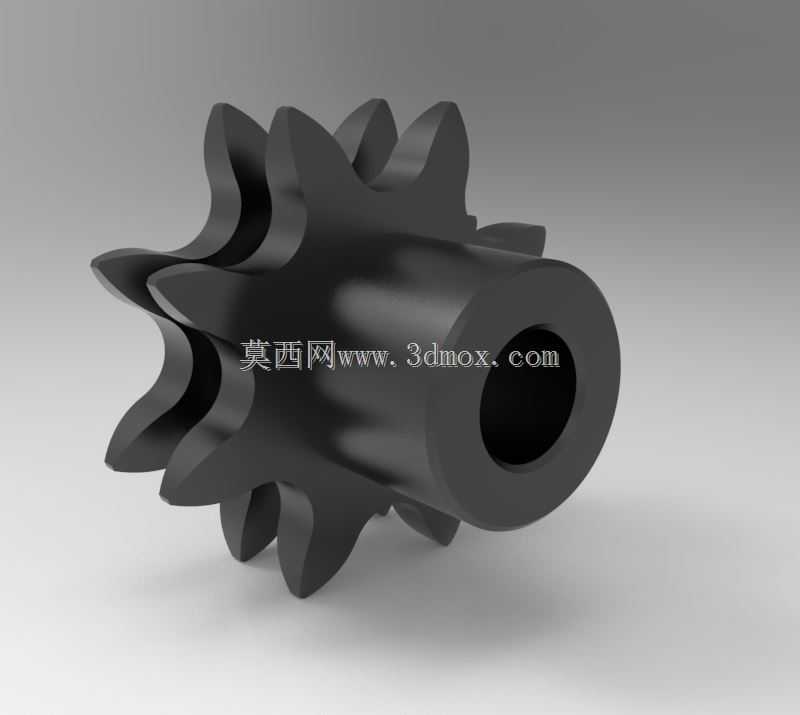

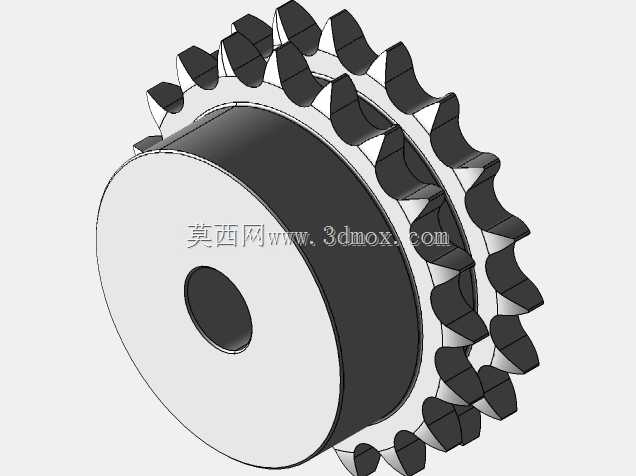

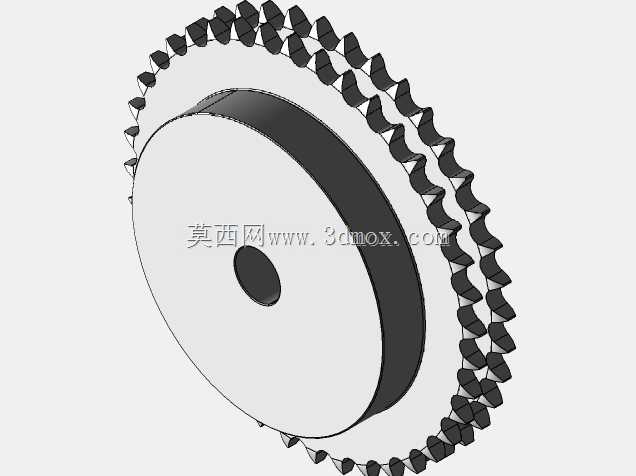

　　再对应核对链轮的齿数、轴孔直径、键槽尺寸，安装时要保证链轮的端面和传动轴的轴线保持垂直，同时配对的主从动链轮的轴向平面要处于同一平面，偏差控制在允许的范围内，才能让链条和链轮全齿宽均匀啮合，降低偏磨带来的零件损耗。这款链轮的三维结构完整还原了齿形轮廓、轮毂台阶、中心通孔的所有细节，在做整机传动系统的干涉检查时，可以直接把模型导入装配体，模拟链条包绕链轮的运动轨迹，核验链轮周边的机架护板、张紧轮、轴承座的安装间隙，提前发现布局里的空间冲突，省去后期样机试制阶段反复修改零件尺寸的工作量。针对有密封防护需求的工况，还可以在轮毂外侧加装防尘端盖，阻挡输送环境里的粉尘、碎屑进入轴孔配合面，延长轴承和链轮的使用寿命，整个零件的结构没有复杂的异形曲面，常规的棒料下料、数控铣齿、热处理工序即可完成加工，工艺性良好，适合批量配套到各类链传动自动化设备当中。
