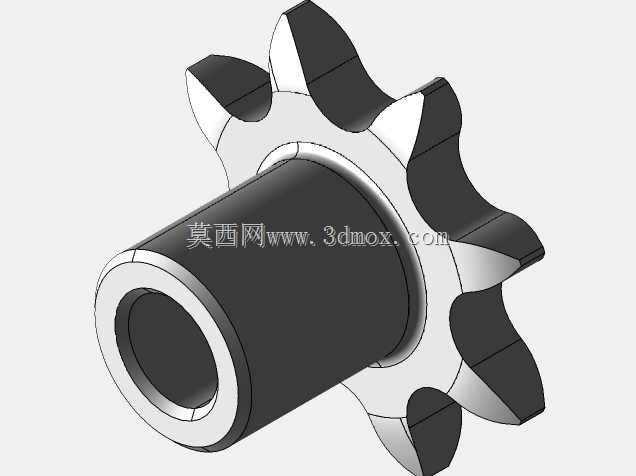

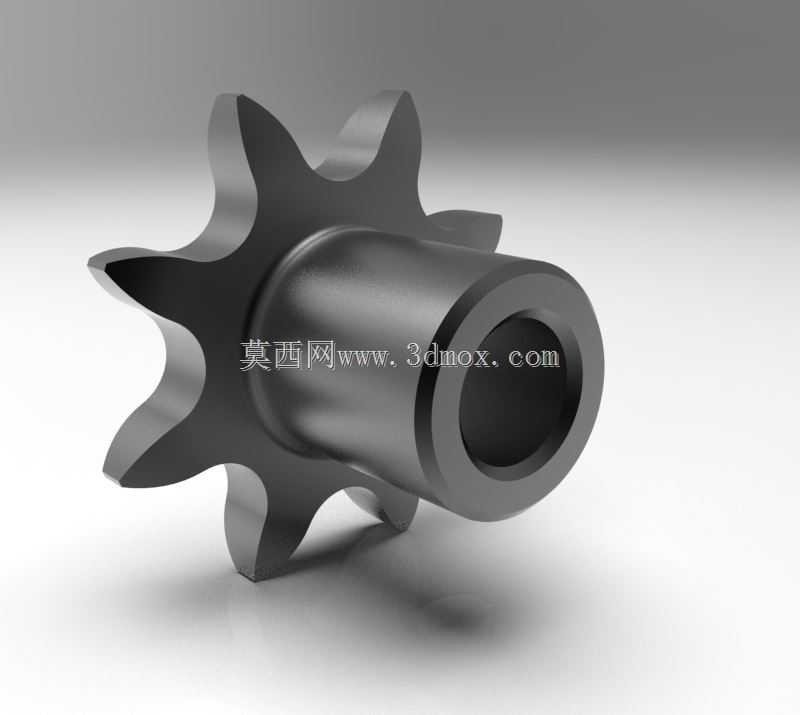

八齿套筒式滚子链链轮传动构件

项目分类:通用机械零部件 发布时间:2022-05-30 ID:641171
  • 八齿套筒式滚子链链轮传动构件
  • 八齿套筒式滚子链链轮传动构件

  在中小载荷链传动布局里,齿数偏少的主动链轮往往布置在动力输出端,用紧凑的节圆尺寸换取较大的单级传动比,这款八齿带轮毂链轮就是针对短节距滚子链配套开发的啮合件。它没有采用分体链轮片加焊接轮毂的拼合结构,而是把轮齿、定位轴套和中心安装孔做成一体,整体刚性更适合频繁启停、正反转切换的轻载传动工位。从使用场景看,这类小齿数链轮常见于包装线的间歇送进机构、小型输送辊道的端部驱动、农机辅具的动力传递,以及工装夹具里的链条张紧联动单元;因为齿数只有8,链轮每转一圈链条走过的链节数少,在相同输出转速下能让从动侧获得更低的链速,布置空间紧张时不用额外增加一级减速。

  轮齿部分按滚子链啮合轨迹修形,齿槽圆弧要容纳链节滚子落入,齿顶两侧留出侧向间隙,链条啮入和啮出时不会出现硬顶干涉。和普通平板链轮相比,这个零件自带加长套筒轮毂,中心通孔可直接穿入传动轴,轮毂外圆端面能够抵住轴肩或定位套,轴向定位不用额外叠加厚垫片;轮毂长度比轮齿幅板厚出不少,键连接或紧定螺钉锁紧时,轴和孔的接触长度更充分,传递扭矩时接触面压分布更均匀,也能降低悬臂链轮运转时的轴孔偏磨。

  建模时先按链条规格确定节距、滚子外径和配用齿数,由节圆直径为基准推导齿顶圆、齿根圆,再逐齿绘制齿廓工作段。齿形不能只按理论渐开线处理,链轮齿廓属于直线与圆弧组合的专用啮合曲线,要保证滚子在链节张紧段平稳落座,在松边退出时顺着齿槽滑出。八齿方案的多边形效应比多齿链轮明显,链速会随啮合角周期波动,所以选型时它不适合高速平稳输送场合,更多用在低速、对瞬时速度波动不敏感的机构里;设计校核阶段要留意最小包角,主动轮和从动轮中心距不宜过短,避免同时啮合齿数太少导致跳齿。

  外形边界上,轮齿外缘是整个零件的最大旋转直径,安装入机柜前要按齿顶圆预留径向安全间隙,不能让护罩、机架横梁贴到齿顶运动轨迹。套筒端的外圆小于齿根圆,周边管线可以靠近轮毂布置,但中心孔的同轴度、端面垂直度需要在工程图中标注,链轮装到轴上后端面跳动过大会拉扯链条侧向偏移,造成链板和齿侧异常摩擦。零件根部在轮幅与套筒交接处做了过渡圆角,热处理或载荷循环时可减少应力集中;中空轴孔在保证壁厚的前提下减轻了自重,对于需要随摆臂往复运动的链条机构,降低运动件惯量能让启停动作更干脆。实际装配时,链条张紧度要留出少量下垂余量,小齿数链轮若张得过紧,啮入冲击会直接作用在齿根和滚子上,长期运行会加剧齿面磨损。
