单头开口固定扳手五金工具结构

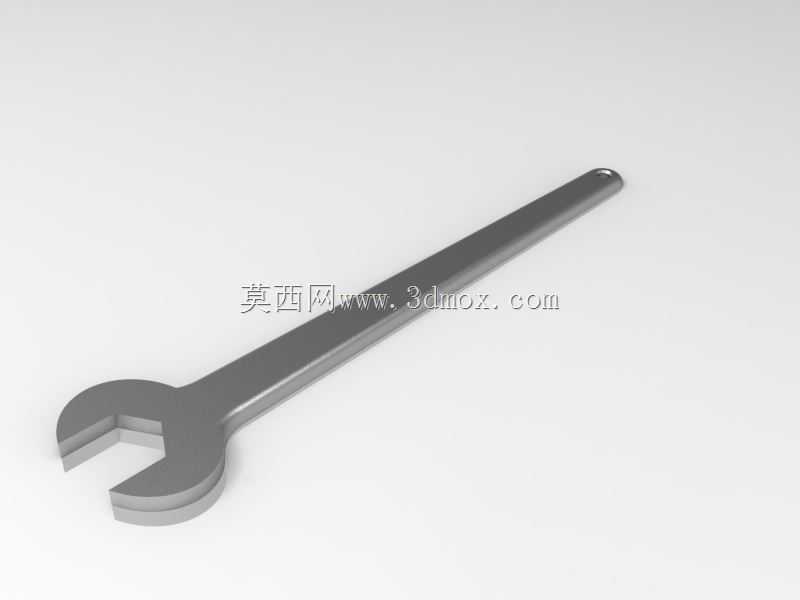

　　该模型呈现的是一把单头开口固定扳手，整体为细长直柄与开口扳口一体化的结构形式，属于设备装配、维修和日常机械作业中常见的手动紧固工具。模型重点表达了扳口开口宽度、头部厚度、手柄过渡圆角以及长柄受力形态，适合用于五金工具结构展示、工装工具库建模、维修场景布置以及手动工具类产品的方案评审。

　　从实际使用场景看，这类扳手主要用于六角头螺栓、螺母等标准紧固件的拧紧与松开。开口端可以从侧向套入紧固件，不必像套筒工具那样从端部完全套入，因此在管路附近、设备侧板、狭窄机架间隙以及紧固件上方存在遮挡的位置具有较好的可达性。车间装配线、模具维护、机床检修、管道安装和通用机械维修中，固定开口扳手常作为基础工具配置。与活动扳手相比，固定开口尺寸的扳口与紧固件接触边界更明确，配合间隙更小，操作时不易因 jaw 滑动而损伤螺母棱角；其不足是一把扳手通常只对应有限规格，工具配置需要按紧固件尺寸成组准备。

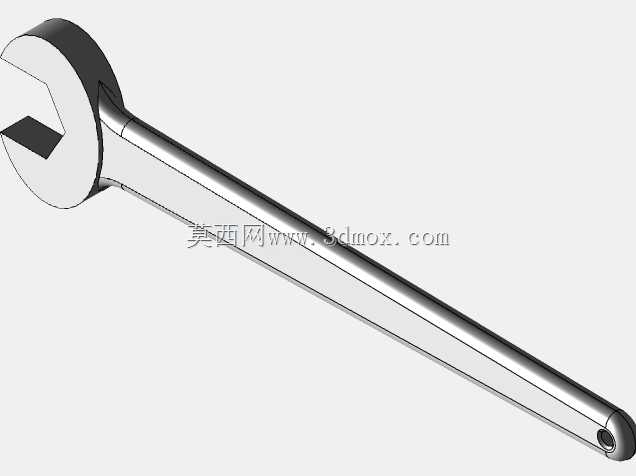

　　结构上，模型的工作端采用U形开口，两侧夹持面平行布置，用于贴合六角紧固件的两个相对受力面。扳口内侧不是简单直角开槽，头部外缘与开口根部均设置了圆弧过渡，这一细节对应真实零件中的应力扩散需求。扳手在施加扭矩时，开口根部和头部与手柄连接处会承受明显弯曲载荷，若过渡区域过于尖锐，容易在热处理或长期使用后形成裂纹起点。模型中头部厚度大于手柄截面，使扭矩输入区域具备更高刚度，能够减少扳口张开变形；手柄则向尾端逐渐收窄，在保证握持长度的同时控制整体重量。

　　手柄长度是这类工具设计中的关键边界。较长手柄可以提供更大的力臂，在相同手部作用力下获得更大扭矩，但过长会增加工具携带和空间操作难度，也可能导致紧固件过扭。实际选型时，手柄长度需要与开口规格、螺栓强度等级以及预期扭矩范围匹配。小规格扳手手柄较短，适合仪表、薄板组件和小尺寸紧固件；大规格扳手手柄更长，适用于机架、底盘、管道法兰等需要较大预紧力的部位。该模型的直柄形态适合在无障碍方向上持续施力，尾端可设置挂孔，便于工具墙悬挂、工具箱定位和现场清点。

　　从建模思路看，外形可通过长杆实体与头部实体合并后进行开口切除获得，再对头部轮廓、开口根部、手柄边缘和尾端挂孔进行圆角处理。扳口夹持面应保持平行度和足够的接触宽度，开口尺寸需要参照对应螺母对边宽度建立，不宜只按外观比例随意绘制。头部与手柄相接处的截面变化应平缓，避免出现台阶式突变；手柄边缘需要做出圆润截面，以符合真实握持感受。若用于工程细化，还可进一步补充表面倒角、锻压纹理、材质分区或手柄包覆层，但当前模型已经能够清楚表达固定开口扳手的主要功能结构。

　　安装与使用边界方面，该工具不依赖外部动力，也不需要固定安装，操作时要求扳口完全卡入紧固件对边，夹持面应尽量贴合，避免仅接触开口尖端。转动空间需预留手柄摆动角度，在密集管路或设备内腔中使用时，应确认尾端不会与相邻零件干涉。扳手受力方向应尽量位于扳口平面内，侧向撬动容易造成开口变形或手柄弯折。作为三维数字模型，它可用于维修工具包布置、操作培训动画、装配工位工具清单验证以及五金类产品外观结构沟通，能够直观反映手动紧固工具在机械维护场景中的空间占比和操作形态。
