17齿单排滚子链传动链轮结构

　　在轻工输送线、包装机械、小型农机以及自动化分拣设备里，短节距滚子链一直承担着把旋转扭矩从主动轴传递到从动轴的任务，而链轮正是决定链条能否平稳啮合、长期运行的关键零件。这套17齿链轮围绕5×2.5mm规格链条展开，齿形依据DIN 8187以及ISO对应的滚子链链轮几何关系建立，适配R606链条使用场景，齿数选择17齿，属于小规格链传动中兼顾啮合平顺性与结构紧凑性的常用方案。

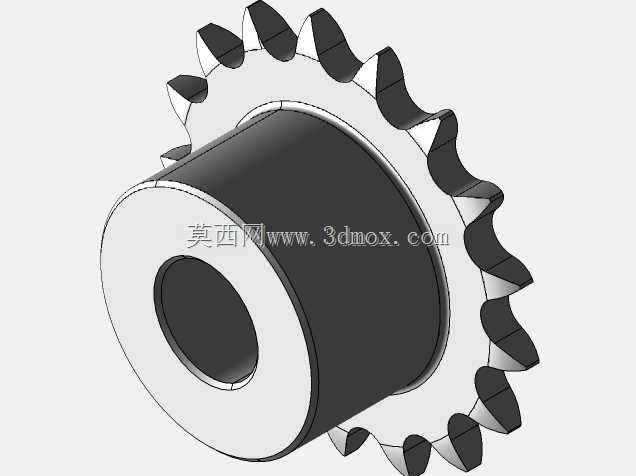

　　从实际布置看，链轮采用带轮毂的一体式结构，外缘为链齿，中部延伸出圆柱形轮毂，中心设置轴孔。轮毂外圆明显高于齿圈侧面，能够在轴上提供足够的支承长度，使键连接或紧定螺钉连接后的受力更加稳定；齿圈与轮毂之间通过盘状腹板过渡，既保留了链轮必要的刚性，也避免整块圆盘造成材料浪费。对于轻载、间歇运转的设备，这种结构可以直接安装在传动轴端部，用于驱动链条牵引夹具、托盘、料盒或小型工装移动。

　　齿部设计是链轮建模的重点。链传动不同于齿轮啮合，它依靠链条滚子进入齿槽来传递运动，因此齿槽轮廓需要保证滚子顺利进入和退出，同时在节距累积误差、链条磨损伸长后仍有一定适应能力。模型中每个齿槽围绕节圆均匀分布，齿顶、齿侧和齿根过渡区域形成适合滚子落座的空间；17个齿沿圆周重复排列，齿距与链条节距相匹配。工作时，链条滚子依次嵌入齿槽，链轮转动推动链条节距向前移动，从而把电机或减速器输出端的扭矩转化为链条的直线牵引运动。

　　齿数取17有较明确的工程考虑。链轮齿数过少时，链条进入和退出啮合的冲击更明显，多边形效应增强，速度波动和噪声都会增大；齿数过多则会使链轮外径增加，并且在链条磨损后容易发生跳齿。17齿处于小规格链传动较平衡的范围，既能保持较小的安装空间，又能让啮合过程相对平缓。对于输送速度不高、载荷波动不大的机构，该齿数常用于从动链轮或张紧链轮；在传动比要求不大的场合，也可作为主动链轮使用。

　　外形尺寸方面，模型的边界主要由齿顶圆、轮毂外径、轮毂长度和中心轴孔构成。齿顶圆决定链条包络范围，设计机架护罩或链条导轨时，需要在齿顶圆外侧保留安全间隙，不能让护板直接擦碰链齿或链板。轮毂长度影响轴向定位，轴端安装时要保证轮毂端面与轴肩、挡圈或锁紧件之间的配合关系；中心孔则需根据实际轴径、键槽标准和公差要求进一步细化。若用于高速或重载工况，还应在工程图中补充齿部淬火、轴孔公差、键槽对称度和动平衡要求。

　　建模过程中，齿形通常先由单个齿槽截面开始，依据滚子直径、链条节距、齿根圆和齿顶圆建立轮廓，再通过圆周阵列得到完整齿圈。轮毂与腹板可采用回转体方式生成，随后与齿圈合并为单一实体。齿根处应保留圆滑过渡，避免在热处理或受冲击时形成应力集中；轮毂端面与腹板交接处也可设置小圆角，以提高零件疲劳强度。对于需要加工的图纸，还应区分铸造毛坯面、机加工面和齿部热处理区域。

　　在设备维护层面，链轮中心距、链条张紧度和润滑条件会直接影响寿命。链轮与配对链轮必须保持轴线平行，若两轴偏斜，链条会偏向齿侧运行，造成齿面偏磨和链板异常拉伸。张紧机构不宜把链条压得过紧，否则会增大轴承受力；过松则容易在启动瞬间产生跳齿。该17齿链轮结构紧凑，适合布置在空间受限的传动端，尤其常见于小型输送设备、给料机构、包装线拨送机构以及台式自动化装置中。

　　从三维结构表达来看，模型完整呈现了链齿、齿槽、腹板、轮毂和中心孔的关系，可用于干涉检查、传动布局确认、护罩设计以及装配模拟。设计人员在调用类似结构时，应结合实际链条型号、传递功率、转速、轴径和中心距复核尺寸，而不是只按外观替换。齿圈外径决定防护边界，轮毂长度决定轴向固定方式，轴孔尺寸决定与传动轴的配合，这些几何要素共同构成链轮在整机中的安装约束。

　　链传动的优势在于中心距适应范围较广、制造安装成本较低、对恶劣环境容忍度较好，能够在粉尘、碎屑和轻度污染条件下持续工作。链轮作为其中的主动啮合件，其齿形精度和安装状态会直接反映为链条运行的平稳性。该模型以17齿、单排、小规格滚子链为对象，结构简单明确，适合作为轻载传动部件的设计基础，也便于在后续工程中扩展键槽、紧定螺钉、双排齿或不同轮毂形式。
