36齿滚子链传动链轮精密结构

　　该链轮围绕短节距滚子链的啮合传动需求展开结构设计，齿数取36齿，适配5×2.5规格链条，齿形轮廓严格遵循DIN 8187与ISO 606链条传动标准，可在常规链传动工况下保证链节滚子顺利啮入、啮出，降低啮合冲击与多边形效应带来的速度波动。从实际设备布局来看，这类链轮大量出现在轻工输送线、小型包装设备、食品传送机构、农用辅机以及台式自动化装置的动力传递环节，用来把电机或减速箱输出的旋转扭矩传递给从动轴，或者直接带动链条完成物料的直线输送。

　　建模时先以链节距、滚子外径为基础参数推导节圆直径，再依次确定齿顶圆、齿根圆和齿沟圆弧。36齿属于齿数偏多的规格，相比十几齿的小链轮，它在相同链速下的啮合频率更低，单齿承受的交变载荷次数更少，运转时链条绕入绕出更平缓，动载荷、噪声和磨损都相对更小；但齿数增多后链轮外径相应增大，设计时必须预留足够的径向安装空间，同时校核链条松边下垂量，避免大直径链轮在长中心距传动中出现链条跳齿或与护罩干涉。

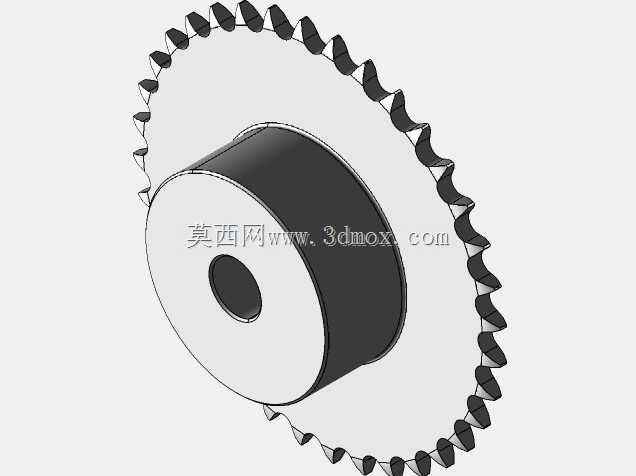

　　结构上采用带轮毂的一体式盘状造型，外缘均匀分布36个链齿，中部凸起的轮毂用于容纳轴孔并传递扭矩。轮毂轴向长度明显大于齿盘厚度，这样可以增加与传动轴的配合接触面积，键连接或紧定螺钉固定时受力更稳定，也能减少悬臂安装时的偏摆。齿盘部分厚度按链板内宽选取，保证链条两侧内链板能够顺畅跨在链轮两侧，不发生卡滞或侧向摩擦；轮毂外径则根据轴孔大小、键槽深度和轮毂壁厚综合确定，既要保证壁厚足够承受扭矩，又避免外径过大而与链条或附近机架发生碰撞。

　　安装边界方面，轴孔中心到齿顶的径向尺寸决定了链轮在设备中的最小回转半径，布局时需要在齿顶圆外侧留出安全间隙，方便链条接头拆装和后期维护。轴向方向上，轮毂端面到齿盘端面的台阶可作为轴上定位面，配合轴肩或挡圈就能限制链轮的轴向窜动；两轴链轮的对中精度需要重点控制，若链轮端面偏斜，链条会在运行中持续受到侧向力，导致链板异常磨损、销轴弯曲甚至脱链。齿形处理上，齿沟圆弧与滚子外径匹配，齿侧工作面留出合理间隙，使链节在啮合时既能可靠定位，又能在节距因磨损伸长后仍有一定适应能力。

　　从传动选型角度看，链轮齿数、链条规格和中心距共同决定了传动比、承载能力与润滑方式。该模型把齿廓、轮毂、轴孔和齿盘厚度作为完整结构表达，便于在三维装配中检查链条包角、张紧轮位置以及防护罩空间。实际使用中，大齿数链轮常作为从动轮布置在输送轴上，主动端则选用较小齿数链轮，以此获得合适的减速比；当设备需要频繁启停或正反转时，还应结合键槽强度、轮毂夹紧方式和张紧结构一起校核，确保动力传递平稳、链条啮合可靠。
