橙色铰接式传动摇臂连杆构件

项目分类:通用机械零部件 发布时间:2022-05-30 ID:641205
  • 橙色铰接式传动摇臂连杆构件
  • 橙色铰接式传动摇臂连杆构件

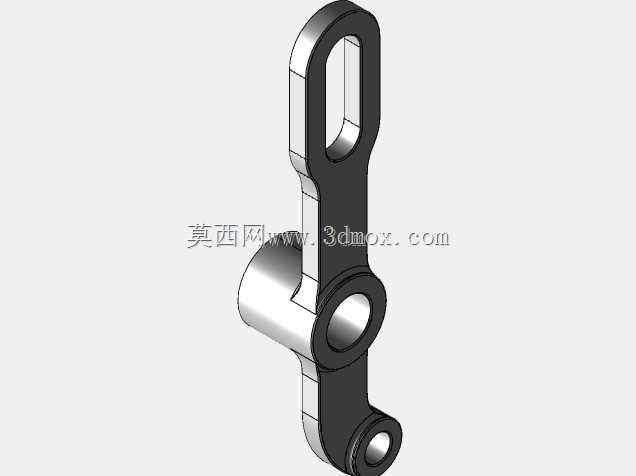

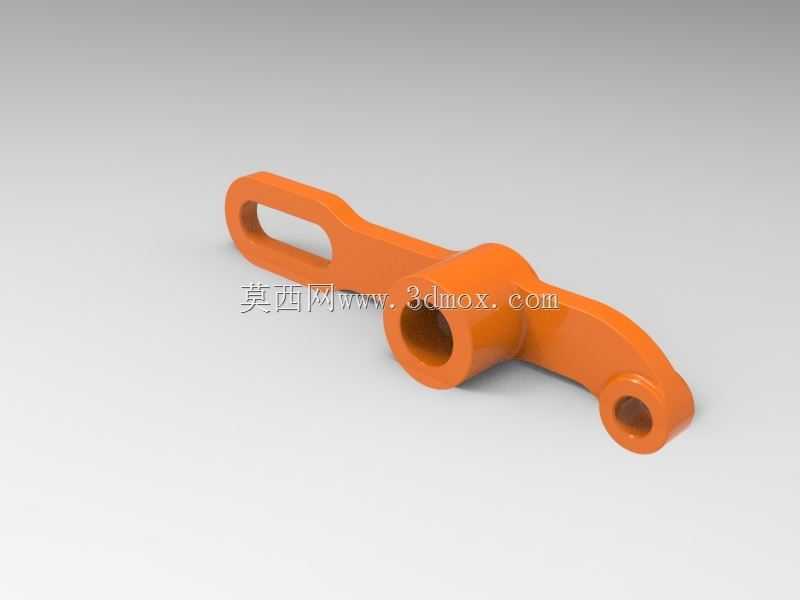

  在轻工输送线、小型包装设备以及手动夹持工装的连杆机构里,这类带长槽孔的摇臂件承担着把旋转摆动转化为可调行程直线牵引的作用,日常调试中经常需要在不拆解主轴的前提下微调连杆有效臂长,长圆槽的设计正是为了适配这一场景。构件中段设置了带贯通圆孔的加厚轴套座,工作时该孔作为整根摇臂的回转支点,套在设备机架的固定销轴上,轴套两端面预留了足够的轴向贴合宽度,销轴穿入后可通过端面卡簧或轴端挡圈限位,避免摇臂受侧向载荷时出现轴向窜动。从受力路径来看,驱动侧的载荷从右端带圆孔的短臂端头输入,该端头的铰接孔用于连接气缸推杆或者凸轮随动部件,动力传入后绕中段轴套支点回转,再经由左侧长臂末端的长槽孔传递给执行端的滑座或者夹爪,

  长臂与短臂之间形成非对称的力臂比,可根据实际安装点位的空间约束放大或者缩小输入行程。建模时优先以中段轴套的内孔轴线作为整机装配基准,所有臂段的轮廓均围绕该轴线做拉伸加圆角过渡,长臂段采用扁平等厚截面,在保证抗弯截面模量的前提下尽可能降低构件整体重量,短臂段则做了局部加宽加厚处理,因为铰接孔周边在高频往复摆动中会承受反复的挤压应力,加厚实体可以避免孔口出现应力开裂。长槽孔的槽宽按照配套铰接螺栓的公称直径做间隙配合,槽的延伸方向严格对齐长臂的长度走向,调试时松开槽内的锁紧螺栓,即可沿槽方向改变执行端铰接点到回转支点的距离,调整到位后拧紧螺栓靠端面摩擦力锁死位置,这种调节方式在多规格产品共线生产的工位上实用性很强,

  换产时不需要更换不同长度的摇臂,仅需调整螺栓在槽内的位置即可匹配不同的牵引行程。外形安装边界方面,整根摇臂的回转包络面以中段轴套轴线为中心,长臂末端的最远回转半径要在布局阶段提前校核,避免摆动过程中与设备旁侧的护板、管线发生干涉;轴套的外圆直径大于臂身厚度,突出的圆柱段既可以作为摇臂轴向定位的贴合面,也能在装配时快速对准机架上的安装座止口。构件所有外轮廓的转角都做了铸造圆角处理,若采用铸钢或者铸铁毛坯生产,圆角半径可规避浇注时的应力集中,后续机加工仅需保证三个孔的尺寸精度与端面粗糙度,其余非配合面直接保留铸件涂装外观即可;若采用板材切割后焊接轴套的工艺,则长臂部分可直接用等厚钢板激光切割成型,

  再将车削加工好的轴套与短臂端头铰接座焊接到对应位置,焊后做去应力处理再精加工孔位,能有效控制焊接变形带来的孔位同轴度误差。实际选型应用中,这类摇臂常见于间歇式送料机构、翻盖式夹具的联动转轴、小型压力机的手动操纵连杆以及农业小型机具的档位拨叉联动结构,工作转速普遍偏低但冲击载荷频次较高,设计时需要重点校核长臂根部与轴套衔接处的弯曲疲劳强度,该截面是整个构件弯矩最大的位置,建模时可在该处做局部的加厚凸台,分散应力集中。三个铰接点位的孔端均预留了平垫圈安装空间,装配后销轴与孔之间可加装自润滑衬套,在无定期注油工况下也能长期保持摆动顺畅,长槽孔的内壁可做局部淬火处理,避免长期调节与往复受力后槽壁出现压痕变形,保证行程调节的重复精度。
