角式传动杠杆铰接摇臂构件

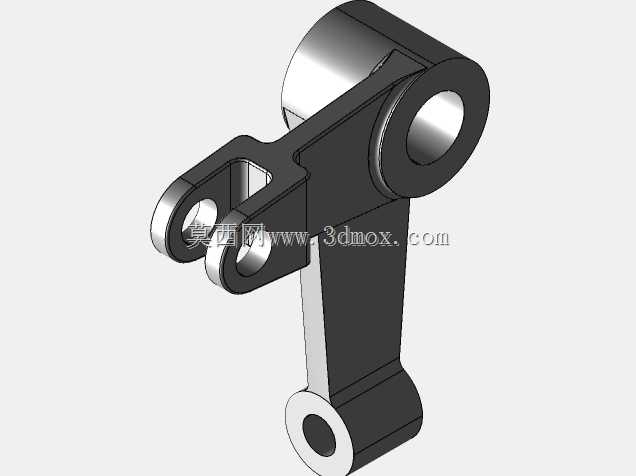

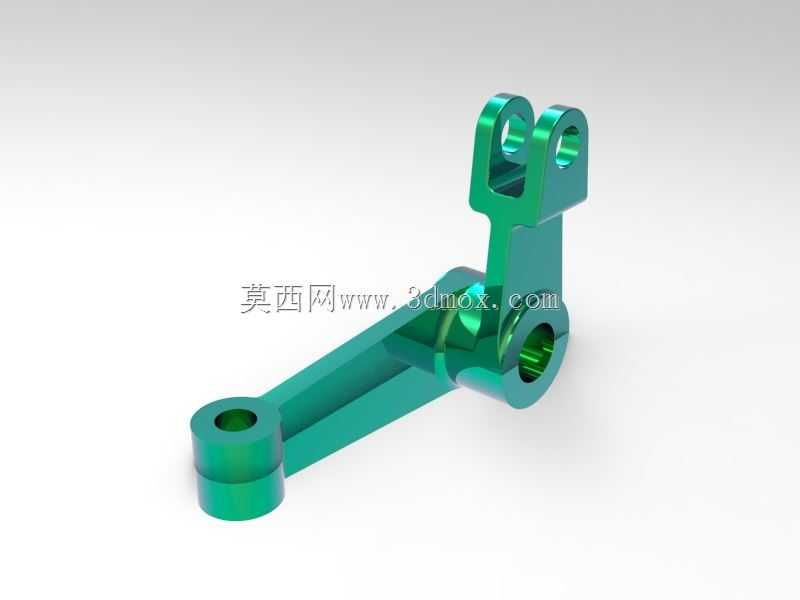

　　该角式杠杆构件属于机械传动系统里的中间传力铰接件，整体采用一体式铸锻后机加工的成型思路，三个铰接点位呈非共线三角布局，分别承担动力输入、行程换向与负载输出的功能，常见于轻工包装设备的凸轮连杆机构、小型内燃机组的调速操纵连杆、纺织机械的摆臂驱动单元以及非标自动化工位的角度转换传动组中。在实际设备运行场景里，这类摇臂不需要承担整轴级的大扭矩载荷，核心作用是把直线推杆的往复推力转化为指定角度范围内的摆动输出，或是把转轴的小角度转动转化为末端执行件的直线位移动作，相比直连杆传动，角式布局可以在有限的安装腔体内避让相邻的管线、机架立柱与其他运动部件，不需要额外加装过渡拐臂，减少传动链的铰接间隙累计误差。从结构细节来看，

　　构件左下角的套筒位为整根摇臂的主回转支点，内孔预留了衬套压装余量，孔口两端做了同轴沉台，装配时铜衬套压入后两端面和摇臂本体端面留0.02至0.03毫米的间隙，避免衬套随转轴转动时发生端面摩擦卡滞；套筒外壁的加厚凸台沿杠杆力臂方向延伸出加强筋，筋板厚度从支点处向长力臂端逐步收窄，既保证支点位置承受交变径向载荷时不会出现孔口椭圆变形，也尽可能控制构件整体重量，降低摆动过程的转动惯量，让设备高速往复动作时的冲击噪音明显减小。构件右上位置的双叉耳铰接位为动力输入端，两片平行叉耳的同轴孔预留了销轴穿装间隙，叉耳开口宽度匹配配套推杆的接头厚度，装配时销轴穿过叉耳与推杆接头后，两端用卡簧限位，这种双叉夹持的铰接形式相比单耳连接，侧向受力更均衡，

　　长期往复动作下销轴不会出现单侧偏磨，传动间隙的增长速度更慢。构件中部偏右的侧向凸台孔位为输出端，用来连接末端的小行程拉杆，该孔的轴线和主支点孔、叉耳孔的轴线呈空间垂直交错布局，让三个方向的传力路径不在同一平面内，刚好适配设备里跨层级的动力传递需求，不需要额外加装万向转接件。设计阶段的力臂配比经过校核：主支点到输入叉耳的中心距、主支点到输出孔的中心距比例按照现场行程需求设定，输入侧推杆推出10毫米行程时，输出侧拉杆对应的位移量符合工位动作的节拍要求，杠杆转角的极限位置做了硬限位预留，当摇臂摆动到最大行程时，臂身的加强筋侧面会和机架上的限位挡块贴合，不会出现铰接点过死点导致的机构锁死问题。外形安装边界方面，

　　整根摇臂的最大外轮廓沿长力臂方向延伸，所有凸起的凸台、叉耳结构都在运动包络面内做了倒角处理，装配时主支点孔的同轴度公差控制在0.02毫米以内，叉耳两孔的同轴度公差不大于0.03毫米，各铰接孔的端面和孔轴线垂直度控制在0.05毫米以内，避免销轴穿装后出现别劲卡顿。构件本体的材质可选45号钢调质处理后表面发蓝，也可采用铸造铝合金做硬质阳极氧化，对应不同载荷工况：钢质件适合重载低速的操纵机构，铝合金件适合高速轻载的自动化传动工位，两种材质的模型结构完全通用，工程人员在选型时只需要根据设备的负载大小、摆动节拍频次调整材质和衬套参数即可，不需要改动整体安装尺寸。臂身的截面采用变高度设计，靠近支点位置的臂身厚度更大，向两端铰接点逐步过渡变薄，在保证整体刚性的前提下去除了非受力区域的多余材料，长期承受交变载荷时，应力集中位置都做了圆角过渡，从根源上避免臂身在长期往复动作后出现疲劳断裂的风险。
