三孔菱形法兰立式导向支撑支座

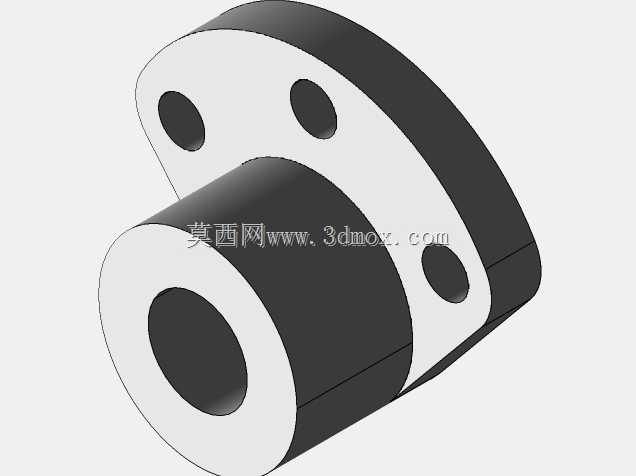

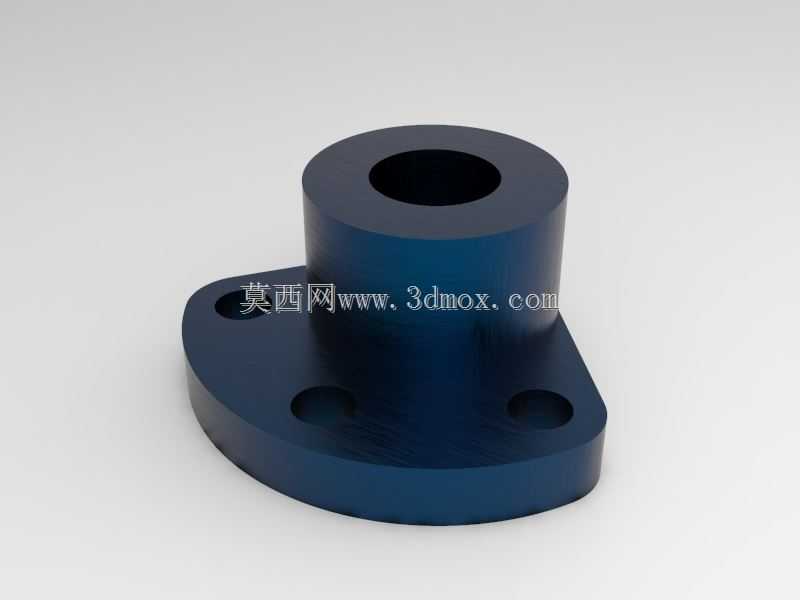

　　在自动化输送线、工装夹具以及小型精密传动机构里，这类带三孔安装面的立式支撑座经常被用来承接导向轴、铰接销或者小型回转件。它的下部是近似菱形切边的法兰底板，三个安装孔分别布置在底板的三个端部，相比圆形四孔法兰，这种布局在狭窄安装面上更容易避让周边筋板和管线，也能在保证压紧力的前提下减少底板占用空间。上部圆筒与底板一体成型，中心通孔沿轴向贯通，既可以作为轴套的容纳腔，也可以直接让销轴、拉杆从中穿过，承担径向定位和轴向导向的双重作用。

　　从受力角度看，圆筒外壁到底板上表面之间形成了较大的过渡区域，载荷从上部轴孔传递到法兰时不会集中在尖角位置。底板厚度经过压实，能够承受螺栓预紧后产生的局部压应力；圆筒高度则根据导向长度需求确定，使穿入其中的杆件在受侧向力时拥有足够的支承跨距，减少悬臂晃动。实际选型时，需要先确认中心孔直径与配合轴径的关系：若用于滑动导向，孔内通常压入自润滑衬套或铜套，支座本体只提供刚性支撑；若用于螺栓穿过，则中心孔可留出适当间隙，避免装配时因孔位微小偏差而产生别劲。

　　三孔法兰的孔位设计值得在建模时重点处理。三个孔围绕圆筒中心分布，其中两个孔位于底板较宽的一端两侧，另一个孔位于尖端方向，形成稳定的三角形压紧区域。装配过程中，螺栓从底板上方或下方穿入安装台面，拧紧后法兰底面与安装基面完全贴合。菱形外轮廓在三个孔外侧保留了均匀的边距，既不会因壁厚过薄导致拧紧时边缘翘起，也不会因外形过大而干涉相邻零件。对于需要在回转盘、滑移平台或密集阀板上布置多个支撑点的设备，这种轮廓比整圆法兰更便于并排安装。

　　建模时可先绘制底板外形草图，利用三段圆弧和直线切边构成菱形法兰轮廓，再拉伸得到底板实体；上部圆筒以底板中心为基准同轴拉伸，随后在中心切除贯通孔。三个安装孔采用完全贯穿约束，孔口可根据实际工艺增加倒角或沉孔结构。圆筒顶端内孔和外圆边缘设置小倒角，能够去除锐边，并方便轴套或杆件从上方导入。底板底面应保持为完整平面，若铸件或机加工件需要减少贴合面积，也可在非螺栓区域设计浅凹槽，但三个孔周围必须保留平整压紧面。

　　在设备用途上，该支座可用于连杆机构的固定铰点、气缸尾部辅助支撑、导杆端部限位座以及检测探头的安装立柱。它不像标准轴承座那样内置滚动轴承，而是更偏向简单、刚性的法兰支撑，适合低速、轻载或以定位为主的场合。若工作中存在持续转动，可在中心孔内加装轴套并预留润滑空间；若仅承受静态拉紧力，则直接使用本体孔面即可满足要求。安装边界方面，外围轮廓决定了台面开孔和避让范围，圆筒高度决定了上方零件的最低装配位置，三个孔的分布圆则决定了配作安装孔时的坐标尺寸。把这些几何关系在三维中完整表达后，工程人员可以直接在总装里校核螺栓装拆空间、杆件穿入长度以及相邻部件的运动间隙，从而减少现场返修和重复打孔的风险。
