帕兰卡角形联动杠杆传动构件

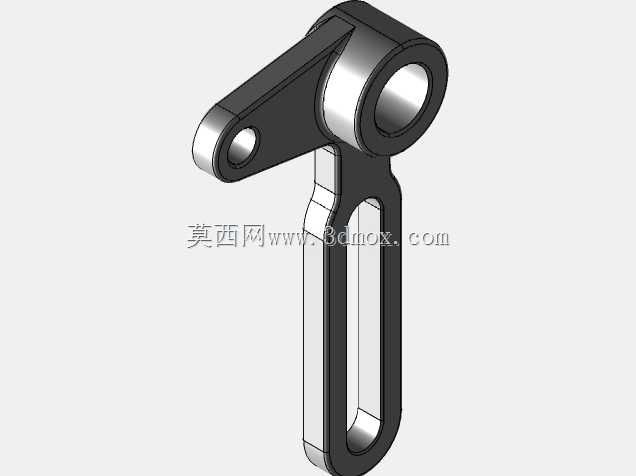

　　该角形杠杆类传动构件在小型往复机构、手动锁止装置、连杆调节组件以及轻载工位夹具中承担力向转换与行程传递作用，其结构将长槽导向段、立板铰接耳与筒状回转座整合为一体，可在有限安装空间内完成摆动、滑移与支点固定三类运动的耦合。现场布置时，下端圆筒作为主回转支点，需套入对应直径的固定销轴或支座轴颈，圆筒端面与支座贴合面之间预留0.2至0.5毫米间隙，避免摆动过程中出现端面摩擦卡滞；立板顶端的圆孔为第二铰接点位，用于连接驱动拉杆或从动摆臂，孔位中心与主回转中心形成固定力臂，决定输入力与输出行程的放大比例；长臂上开设的通长腰型槽则提供可调滑移约束，槽内装入滑块销或导向螺栓后，可随杠杆摆动沿槽长方向补偿位置偏差，适配不同行程档位的装配需求。

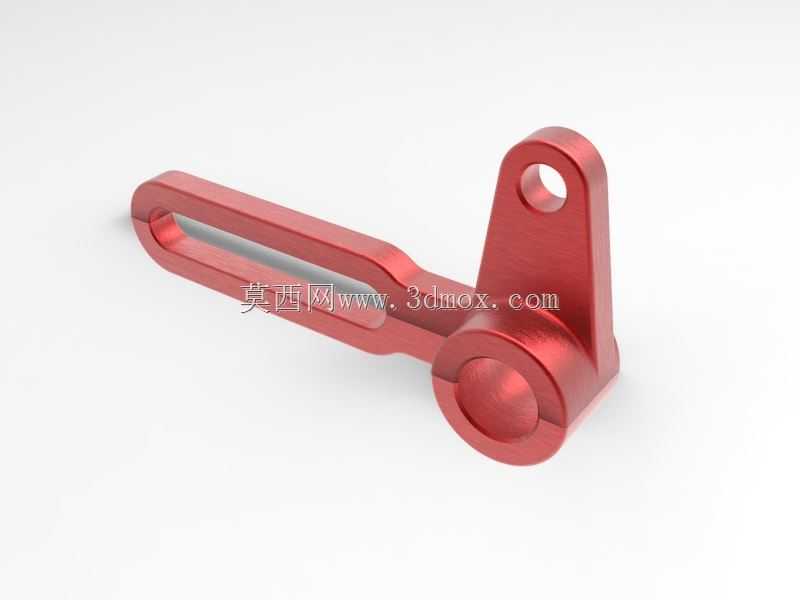

　　从受力路径来看，驱动端载荷经顶端铰接孔传入立板，立板以加厚三角过渡区将载荷分散至主回转座，长臂侧的腰型槽则承担导向反力与横向限位载荷，三处受力节点之间的壁厚均做了连续过渡处理，拐角处无尖锐应力集中棱线，在频繁往复摆动工况下可降低疲劳裂纹萌生风险。构件整体呈弯折角形布局，长臂沿水平方向延伸，立板相对主座向上翘起，这种非对称构型能够避开周边管线与邻接零件的干涉边界，在紧凑机构内部无需额外增设转接垫块即可完成装连。

　　建模过程中需优先锁定三个核心基准：主圆筒内孔轴线、顶端铰接孔轴线以及腰型槽的对称中心面，三基准之间的平行度与中心距直接决定机构运动精度。主圆筒内外圆采用同轴回转特征生成，筒壁厚度沿周向保持均匀，端部倒角便于销轴压装时导向；立板与圆筒相接处设置圆弧加强过渡，既保证刚性又避免热处理或压铸成型时出现截面突变；腰型槽两端为半圆弧收尾，槽宽与滑移销采用间隙配合，槽的长度方向预留足够调节余量，装配时可通过改变滑块销在槽内的位置微调杠杆输出摆角。外形边界上，长臂末端做圆弧收头，消除突出锐边，立板顶部铰接孔周边局部加厚，提升孔壁承压面积，整体外轮廓在运动包络范围内与相邻构件保持安全间隙，摆动至极限位置时长臂端部不会触碰机架基面。

　　实际选型配装时，需先核验主支点轴径与铰接孔的配合公差，腰型槽的有效滑移行程要覆盖机构所需的调节范围，立板高度与长臂长度的比值应结合所需传动比核算，避免力臂过短导致操作力过大、或力臂过长引发构件挠曲。该类角形杠杆既可以用于操作台手动拨杆的力矩传递，也可嵌入自动化分拣设备的挡停摆臂、包装线夹持联动机构以及检测工装的压紧摆组中，依靠多铰接点与长槽调节的组合，在不更换主体零件的前提下适应多规格工件的工位切换需求。
