格里福卡箍式快速锁紧夹持机构

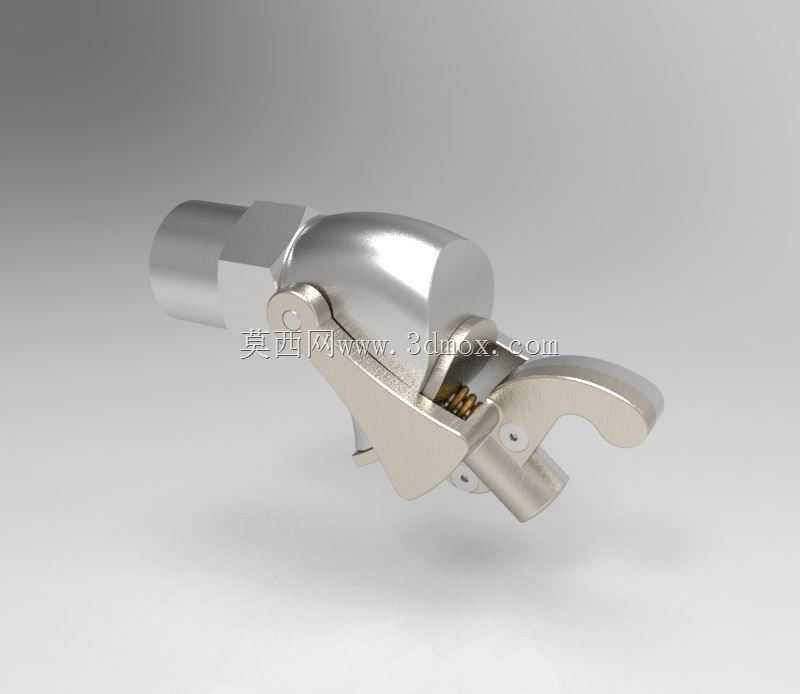

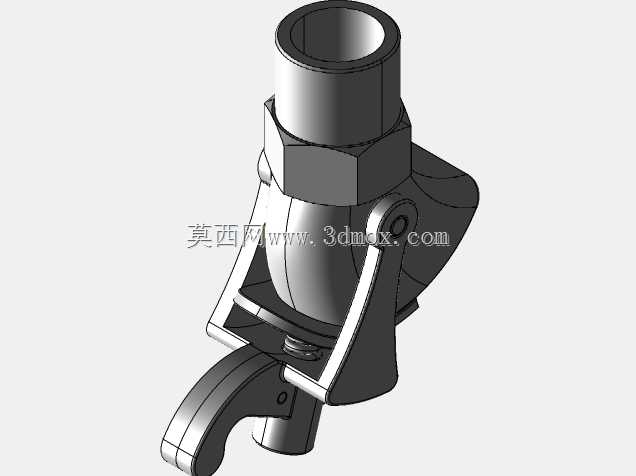

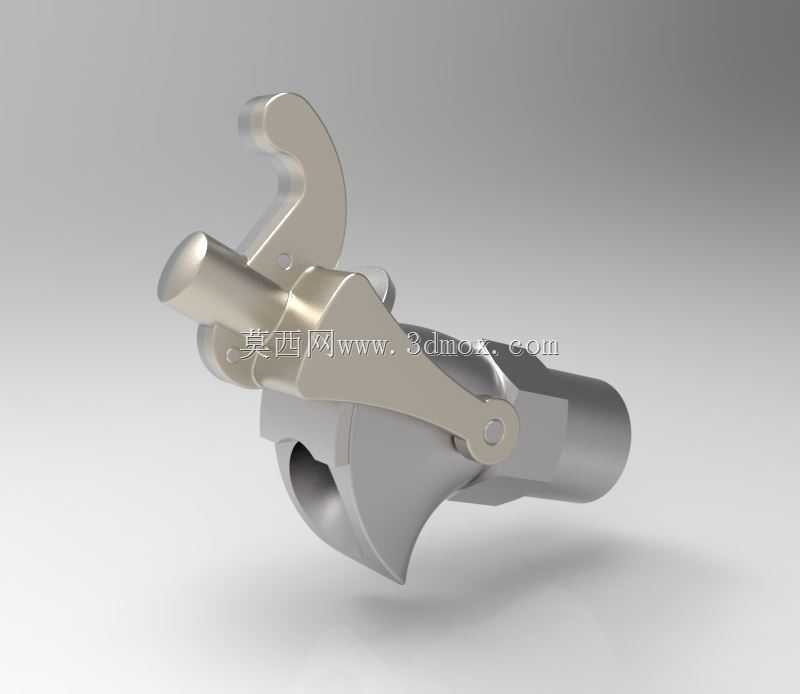

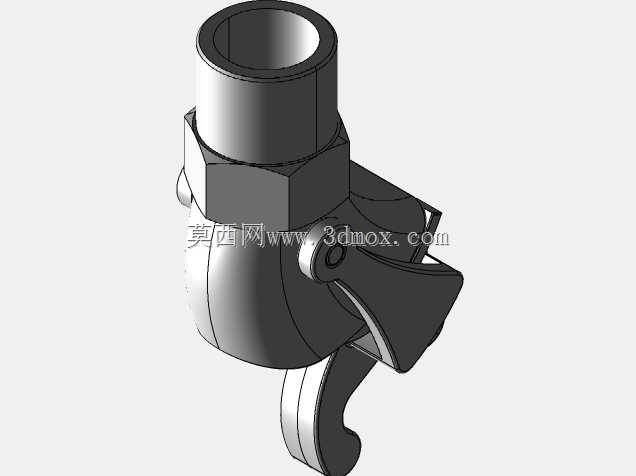

　　这套夹持锁紧机构的三维结构完整还原了卡箍类快接构件的全部装配关系，主体由带锥面的基座套筒、铰接摆钩、压合杠杆、销轴以及配套锁紧件组成，所有配合面的过渡圆角、铰接孔位、切削倒角均按实际加工逻辑搭建，没有出现悬空特征或者干涉硬边。从现场使用场景来看，这类构件大量出现在管线快装工位、小型工装夹具台、检测工位的快速压紧单元里，操作人员不需要额外扳手，只需要扳动外侧的杠杆压臂，就能让摆钩绕销轴回转，钩头卡入对接件的卡槽后，杠杆继续下压进入死点位置，整个机构就会形成自锁，对接的两个筒段被锥面轴向拉紧，既限制轴向窜动，也抵消径向的间隙晃动。拆解结构设计逻辑的时候可以看到，基座套筒一端做了外六角的夹持段，方便台钳或者工位开口扳手固定，

　　另一端的锥面开口槽在受压时会产生微量弹性形变，抱紧插入的对接轴头，这个锥度的取值没有做过陡的设计，避免锁紧时需要的操作力过大，也没有做过缓的锥面，防止受振动后出现松脱。摆钩的钩头工作面做了贴合对接法兰外缘的圆弧曲面，钩接接触不是线接触而是小面积面接触，反复开合使用后不会出现局部压痕凹坑，摆钩和杠杆之间的铰接销轴两端做了铆接限位，销轴和孔之间保留微小转动间隙，既保证摆臂动作顺滑，也不会在晃动时出现销轴脱出的问题。杠杆压臂的末端做了贴合手指施力的圆弧过渡，操作人员按压的时候受力面不会硌手，压臂和基座接触的死点位置做了小平面贴合，当杠杆压到底之后，接触面完全贴平，哪怕工位旁边有冲压设备、输送线带来的持续振动，杠杆也不会自行回弹松脱。

　　安装边界方面，基座的圆柱段外径、轴向总长度都按照常规快装夹具的预留空间设计，摆钩完全打开状态下的最大回转半径、杠杆下压到位之后的外伸尺寸都在模型里完整呈现，做工位布局的时候可以直接校核周边护板、料道、操作空间的干涉情况，不需要再额外测绘构件的极限位置。整个机构的所有零件都适配常规的铣削、车削加工工艺，基座的内孔、外锥面可以一次车装加工完成，保证同轴度，摆钩和杠杆的异形轮廓可以通过铣削成型，铰接孔在装配时配钻铰孔，保证几个铰接位的同轴度，组装后动作没有卡滞。这类夹持结构相比螺纹旋紧的固定方式，单次装夹的动作行程极短，在频繁更换对接工件的流水线工位上，能大幅减少装夹耗时，同时锁紧力通过杠杆死点机械锁定，

　　不会像气动夹紧那样出现气源压力波动导致夹持力不足的问题，在没有气源供给的手工工位、户外临时装配场景下也能直接使用。建模过程中所有零件的装配约束完全按照实际装配关系定义，铰接位置保留真实转动自由度，工程师在做运动校核的时候可以直接拖动杠杆模拟完整开合锁紧动作，检查摆钩在整个回转行程里会不会和基座锥面、对接工件发生运动干涉，也可以顺着模型的特征树查看每个壁厚、加强筋的布置：杠杆受力的弯折位置特意加厚了截面，抵消扳动时的弯曲应力，摆钩钩头的根部做了大圆角过渡，避免反复受拉之后应力集中出现断裂，基座开槽的两个侧壁厚度均匀，锁紧形变的时候两侧弹力对称，不会出现单侧偏磨抱紧不同心的问题。
